Markenbezeichnung: | Sinuo |
Modellnummer: | SN1013 |
MOQ: | 1 |
Preis: | Customized |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 15 Sätze/Monat |
Schaltbuchse-Verriegelung IEC62196 EV nehmen Kraft-Prüfeinrichtung zurück
Eingewilligte Standards u. Klauseln für Schaltbuchse-Verriegelung nehmen Kraft-Prüfeinrichtung zurück
Iec-62196-1:2020-Klausel 14.1.5, 14.1.6, fig13, fig14.
Iec-62196-1:2014-Klausel 17,2.
Ausrüstungs-Überblick für Schaltbuchse-Verriegelung nehmen Kraft-Prüfeinrichtung zurück
Testzweck: Die Struktur der Aufladungsschnittstelle sollte erlauben, das Aufladungsgewehr wird, leicht eingefügt zu werden und ausgezogen und sollte verhindern, dass das Aufladungsgewehr aus dem Sockel heraus während des normalen Gebrauches fällt. Überprüfen Sie, dass die maximale Kraft, die erfordert wird, um das Aufladungskabel den Gerätesockel herauszuziehen, innerhalb des Bereiches ist-, der im Standard spezifiziert wird.
Messgrundlage: Maximale herausziehbare Kraft des Sockels: Treffen Sie die maximale herausziehbare Kraft zu, die im Standard spezifiziert wird (die Gesamtkraft des Hauptgewichts, des zusätzlichen Gewichts, des Hakens (Spannvorrichtung) und des Teststeckers) auf den Teststecker, und der Stecker sollte aus den Sockel herauskommen.
Struktur: Dieses Gerät wird aus der Spannvorrichtung verfasst, die unter die Kopfplatte A, das Hauptgewicht F, das zusätzliche Gewicht G und den Teststecker C. installiert ist. Der Gerätrahmen ist mit Abbildung 5 GB/T20234.1 und Abbildung 102 GB11918.4, einschließlich Test der mechanischen Last der horizontalen horizontalen Aufladungsschnittstelle, Schraubensicherungstest und Einfügungskrafttest kompatibel.
Anmerkung: Die justierbare Klammer wird angenommen, die vertikal und horizontal geschaltet werden kann, und kann verschiedene Produkte festklemmen; die d-Klammer wird durch einen Ring ersetzt, der bequemer zu benützen und zu verwenden ist; das Hauptgewicht wird direkt ohne eine Klammer ausgeglichen.
Technische Parameter für Schaltbuchse-Verriegelung nehmen Kraft-Prüfeinrichtung zurück
Eine maximale Auszugskraft
Die maximale Auszugskraft des Sockelausgangs erfüllt die Bedingungen von Tabelle 1.
Wenden Sie die maximale Auszugskraft auf, die im Standard spezifiziert wird (Gesamtkraft des Hauptgewichts, Ergänzungsgewicht, Haken (Spannvorrichtung) zum Teststecker, wenn das Ergänzungsgewicht von einer Höhe von 50mm fallen gelassen wird, der Stecker sollte aus den Sockel herauskommen.
Benutzer sollte ein passendes Gewicht für den Test entsprechend der folgenden Tabelle vorwählen:
Beispielart (WECHSELSTROM A) |
Zurücknahme N |
Hauptgewicht N |
Ergänzungsgewicht N |
6-40 | 165 | 148,5 | 16,5 |
41-80 | 300 | 270 | 30 |
81-150 | 440 | 396 | 44 |
151-250 | 660 | 396+148.5+49.5 | 66 |
Beispielart (DC A) |
|||
Irgendwelche | 750 | 396+148.5+49.5+15 | 75 |
Klausel A 17,2 | |||
<59> | 150 | 135 | 15 |
60-99 | 275 | 247,5 | 27,5 |
100-125 | 400 | 270+90 | 40 |
Anmerkung: Das Hauptgewicht enthält bereits das Teststecker- und -hakengewicht |
Minimale Auszugskraft B
Fügen Sie das Messgerät mit der minimalen Auszugskraft ein, die im Standard spezifiziert wird (das heißt, sollte der Teststift (einzelner Stift) das die Bedingungen dieses Standards erfüllt, die Gesamtmasse des Stiftes dem Wert gleich sein, der in der Tabelle spezifiziert wird), in jeden einzelnen Sockel im Sockelausgang. Das Messgerät darf nicht vom Sockel innerhalb 30 Sekunden entfernt werden.
Nominaler Stiftdurchmesser Millimeter |
Durchmesser des Messgeräts Millimeter +0 -0,01 |
Minimale Gesamtkraft N |
5 | 4,80 | 2,5 |
6 | 5,80 | 5 |
7 | 6,80 | 5 |
8 | 7,80 | 10 |
10 | 9,80 | 15 |
12 | 11,80 | 20 |
Anmerkung: Die minimale Auszugskraft umfasst bereits das Gewicht des Messgeräts |
C-Struktureigenschaften

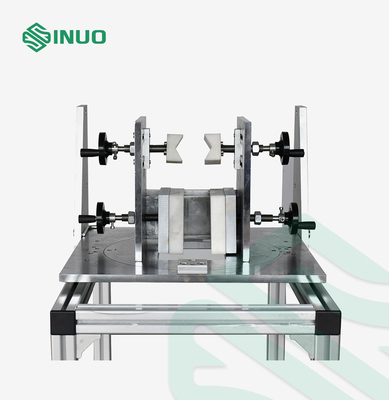

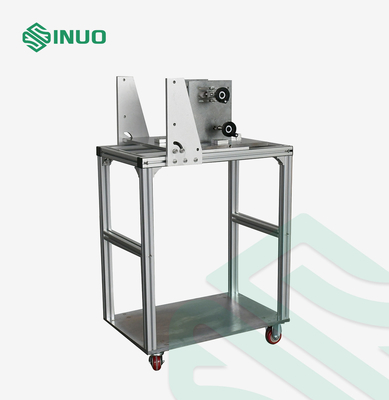

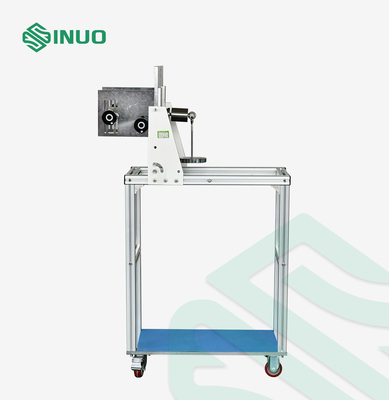

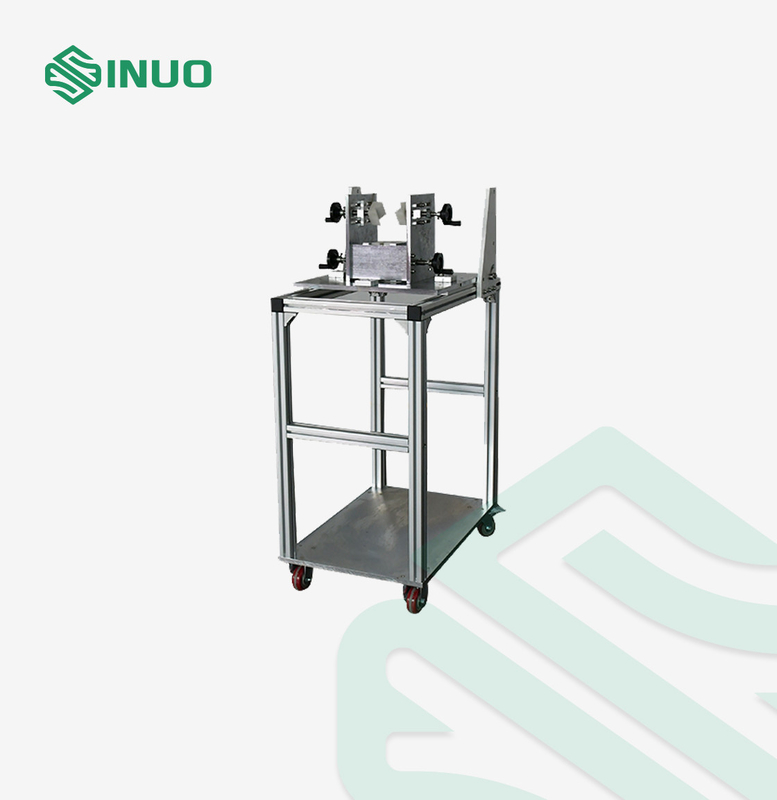

Dieses Gerät wird hauptsächlich aus der Installationsbefestigung, der Spannvorrichtung, Hauptgewicht, Ergänzungsgewicht und dem Teststecker verfasst. Basiert auf Erfahrung, wird die Zugklammer zu einem Gegengewicht geändert, wird der Gewichtshaken direkt an den Teststecker angeschlossen, und die Befestigung für das Halten der Probe ist konfiguriert. Die spezifische Form wird im Abbildung 1. gezeigt
D-Teststecker
Der Teststecker, entsprechend den relevanten Standardblättern, hat fein gemahlene Kontakte von Stahl und hat eine Oberflächenrauigkeit, die nicht das µm 0,8 über ihrer aktiven Länge und in den nominalen Abständen, bei einer Toleranz von ±0,05 Millimeter gesperrt übersteigt.
Das Maß der Steckkontakte oder der Abstand zwischen Kontaktflächen für andere Arten Steckkontakte stimmen mit den minimalen Maßen überein, die in den relevanten Standardblättern, bei einer Toleranz von +0,010mm gegeben werden
Die Teststecker sind nicht in dieser Prüfeinrichtung, benutzen bitte jene Teststecker eingeschlossen, dass Kunde bereits separat als Folgen bestellte:
Nein: | Standard | Zahl nein: | Name | Menge |
1 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-I | Test-plug1: 32A, 250 V-WECHSELSTROM-FAHRZEUG-EINLASS | 1 |
2 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Ilb | Test-plug1: 63 A, 480 V DREIPHASEN- ODER 70 A, EINPHASIGES VON 250 V | 1 |
3 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Ild | Prüfungsfahrzeug INLET2: 63 A, 480 V DREIPHASEN- ODER 70 A, EINPHASIGES VON 250 V | 1 |
4 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Ilf | Prüfungsfahrzeug INLET3: 63 A, 480 V DREIPHASEN- ODER 70 A, EINPHASIGES VON 250 V | 1 |
5 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Illa | Test-Stecker 4: 16 A, EINPHASIGER STECKER mit 250 V MIT 1 VERSUCHSkontakt | 1 |
6 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Illb | Test-Stecker 6: 32 A, EINPHASIGER STECKER mit 250 V MIT 2 VERSUCHSkontakten | 1 |
7 | IEC62196-2/Ed.3/CDV © Iec (E) | STANDARDblatt 1 des BLATTES 2-Illc | Test-Stecker 8: 63 A, DREIPHASENstecker mit 480 V MIT 2 VERSUCHSkontakten | 1 |
8 | IEC62196-3/Ed.2/CDV © Iec (E) | STANDARDblatt 3-Ib Blatt 1 |
Prüfungsfahrzeug VERBINDUNGSSTÜCK 10 | 1 |
9 | IEC62196-3/Ed.2/CDV © Iec (E) | STANDARDblätter KONFIGURATION BB FAHRZEUG-KOPPLER 250 EIN 900 V-DC STANDARDblatt 3-Iia Blatt 1 |
Prüfungsfahrzeug VERBINDUNGSSTÜCK 11 | 1 |
10 | IEC62196-3/Ed.2/CDV © Iec (E) | STANDARDblatt 3-IIIa Blatt 2 | Prüfungsfahrzeug EINLASS 12 | 1 |
11 | IEC62196-3/Ed.2/CDV © Iec (E) | STANDARDfahrzeug INLETMODES 2, 3 UND 4 Blatt 2 DES BLATT-3-Iva | Prüfungsfahrzeug EINLASS 13 | 1 |
12 | IEC62196-3/Ed.2/CDV © Iec (E) | STANDARDfahrzeug-EINLASS DES BLATT-3-Ivb ALLE MODI bedecken 1 | Prüfungsfahrzeug EINLASS 14 | 1 |
E-Teststifte
Die Teststifte sind nicht in dieser Prüfeinrichtung, benutzen bitte jene Teststifte eingeschlossen, dass Kunde bereits separat als Folgen bestellte:
Nominaler Stiftdurchmesser Millimeter |
Durchmesser des Messgeräts Millimeter +0 -0,01 |
Minimale Gesamtkraft N |
5 | 4,80 | 2,5 |
6 | 5,80 | 5 |
7 | 6,80 | 5 |
8 | 7,80 | 10 |
10 | 9,80 | 15 |
12 | 11,80 | 20 |
Anmerkung: Die minimale Auszugskraft umfasst bereits das Gewicht des Messgeräts |
Konfiguration und Details für Schaltbuchse-Verriegelung nehmen Kraft-Prüfeinrichtung zurück
Messgerätkonfiguration:
Gemacht von S136, ist der Stift der Minimalwert der Standardgröße, ist die Toleranz +0,01 0 Millimeter, ist der Abstand ±0.05mm, und das Ende ist 0.8um
zusammenpassender Sockel gauge*1 der maximalen herausziehbaren Kraft 16A;
zusammenpassender Sockel gauge*1 der maximalen herausziehbaren Kraft 32A;
Zusammenpassender Sockel gauge*1 maximaler herausziehbarer Kraft DCs;
Gewichtskonfiguration:
165: 148.5N Hauptzusätzliches Gewicht x1 des gewichts x1+16.5N;
300N: 270N Hauptzusätzliches Gewicht x1 des gewichts x1+30N;
440N: 396N Hauptzusätzliches Gewicht x1 des gewichts x1+44N;
660N: 594N Hauptzusätzliches Gewicht x1 des gewichts x1+66N;
750N: 675N Hauptzusätzliches Gewicht x1 des gewichts x1+75N;
Anmerkung: Das Gewicht des Hauptgewichts umfasst das Gewicht des Hakens, und das Gewicht des Gewichts wird durch Überlagerung und Kombination verwirklicht.
Testinhalt:
7.11.8: Aufladungstest der mechanischen Last der schnittstelle
7.15.1.1: Schraubensicherungstest
7,17: Einfügungskrafttest (der Extraktionskraftteil)
TestHaltezeit: 60s, die Steckfassung fährt den Behälter auf und ab, um das Gewicht anzuheben, um zu erzielen
Zahl von Tests: 4mal, einmal in jedem 90° Richtung um die horizontale Achse, manuell
Testlast:
Aufladungsgewehr Wechselstroms: 100N
Aufladungsgewehr DCs: 140N
1,0 Kilogramm
Testreferenzwert:
