10kA Kurzschluss-Widerstandsstrom-Tester -- IEC 62196-1 Konform für EV-Tests

Name: 10kA Kurzschluss-Widerstandsstrom-Tester -- IEC 62196-1 Konform für EV-Tests
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1020A
Availability: InStock

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1020A
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Prüfspannungsstrecke:

0~1000Vac

Wellenform:

Sinuswelle

Eingabeparameter:

380 V ±10 %, 50 Hz/60 Hz, 100 kW

Kontrollmethode:

SPS-Steuerung

Offen-Stromkreisspannung:

≥36V

Genauigkeit der aktuellen Anzeige:

±1 % ±3 lsb

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

10-kA-Kurzschlusstester

Prüfgerät für EV-Stecker

IEC 62196-1-konformer Tester

Beschreibung des Produkts

10-kA-Kurzschlussstromprüfgerät | Konform mit IEC 62196-1 für EV-Tests

Produktübersicht

Kurzschlussstromprüfgerätist ein spezielles Gerät, das für die Durchführung von Kurzschlussfestigkeitsprüfungen an elektrischen Geräten wie Ladepistolen für Elektrofahrzeuge, Leistungsschaltern, Verteilungstransformatoren, Ringleitungen, Kabelverteilerkästen und Steckverbindern entwickelt wurde.Es entspricht in vollem Umfang den Prüfanforderungen für die Kurzschlussstromfestigkeit, die in den entsprechenden Abschnitten von festgelegt sindIEC 62196-1:2025.

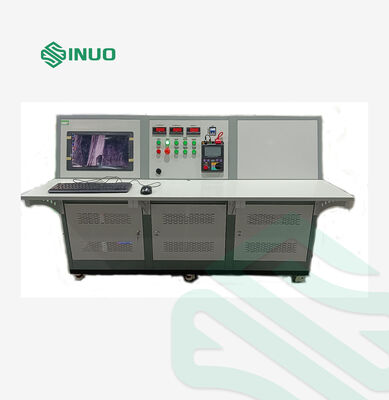

Das System verfügt über einen industriellen All-in-One-Computer zur Anzeige und Parametereinstellung, eine SPS-Steuerung zur Prozesssteuerung und eine Datenerfassungskarte zur Wellenformmessung. Es liefert einen Prüfstrom von bis zu10 kA.

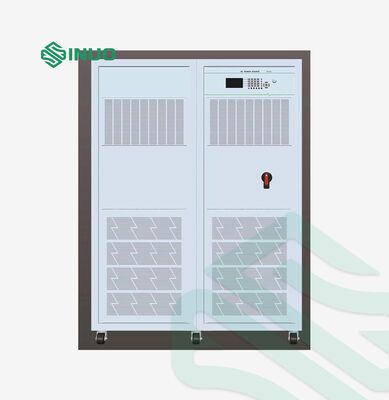

Die Wechselstromversorgung verwendet eine Hochleistungs-Wechselstromquelle mit mehreren Magnetkreisen und einem adaptiven Stromregelkreis. Der Spannungstestmodus verwendet eine isolierte Spannungsüberlagerung und unterstützt eine maximale Testspannung von1000 V.

Das Gerät bietet eine benutzerfreundliche Bedienung, schnelle Produktinstallation, automatische Tests, automatische Beurteilungsfunktionen sowie hohe Intelligenz und Zuverlässigkeit.

Technische Merkmale

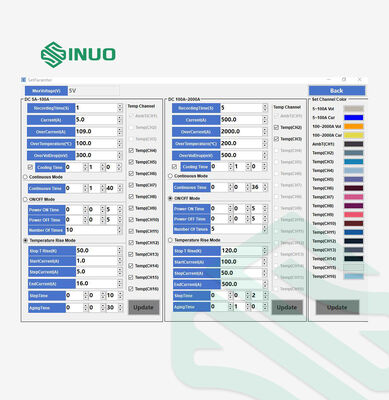

Ausgestattet mit einem industriellen All-in-One-Computer zur Parameteranzeige und Echtzeit-Wellenformvisualisierung, der eine klare und intuitive Benutzeroberfläche bietet.
Die Hochgeschwindigkeits-Datenerfassung ermöglicht die Echtzeitüberwachung aktueller Wellenformen mit einer Zeitauflösung im Mikrosekundenbereich (μs).
Die Stromquelle verwendet ein Wechselstromnetzteil mit mehreren Magnetkreisen und digitaler Steuerung, das eine hohe Genauigkeit und hervorragende Stabilität bietet.
Die Spannung ist isoliert aufgebaut, wodurch eine Potenzialdifferenz von 1000 V zum Gerätegehäuse (Erdungsanschluss) entsteht und gleichzeitig der Stromverbrauch reduziert wird.
Unterstützt die Prüfung von Überlastströmen beim 2,0-/2,5-/3,0-/3,5-/4,0-/5,0-/8,0-/10-fachen des Nennstroms (d. h. 50–10.000 A).
Kompatibel mit der Prüfung verschiedener Gerätespezifikationen.
Kann den Zusammenhang zwischen Strom und Zeit messen und aufzeichnen.
Verfügt über umfassende Schutzfunktionen, einschließlich Überspannungs- und Überstromschutz, der den Ausgang automatisch unterbricht und bei Auslösung akustisch-visuelle Alarme auslöst.

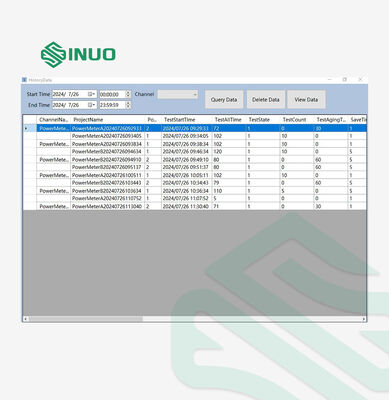

Zeichnet Testdaten in Echtzeit auf, um eine einfache Überprüfung und Rückverfolgbarkeit zu ermöglichen.

Technische Parameter

Eingabeparameter	380 V ±10 %, 50 Hz/60 Hz, 100 kW
Prüfspannungsbereich	0~1000Vac
Auflösung der Spannungsanzeige	1V
Genauigkeit der Spannungsanzeige	±1 % ±2 lsb
Teststrombereich	50~10000A; Unterstützt Kurzschlussstromtests bei 2,0/2,5/3,0/3,5/4,0/5,0/8,0/10-fachem Nennstrom
Leerlaufspannung	≥36V
Aktuelle Bildschirmauflösung	1A
Aktuelle Anzeigegenauigkeit	±1 % ±3 lsb
Wellenform	Sinuswelle
Teststation	1 Station (vom Benutzer bereitgestellte Proben)
Zeiteinstellbereich	0~200mS
Zeiterkennungsbereich	0~200,0 mS
Testzeitgenauigkeit	≤ ±1 mS + 0,3 % RD (wobei sich „RD“ auf den tatsächlichen Arbeitszeitwert bezieht)
Kontrollmethode	SPS-Steuerung
Testverfahren	Parametereinstellung → Voreingestellter Ausgang → Testausgang
Anzeigemethode	19-Zoll-Industrie-All-in-One-Computer
Andere Funktionen	Überstrom-, Überzeit- und Übertemperaturschutzfunktionen mit akustischen Alarmen
Datenspeicherfunktion	Wellenformanzeige und Funktion zum Speichern von Testdaten
Referenzmaße	Antriebseinheit: 1800 mm (L) × 1000 mm (T) × 1800 mm (H) Bedienkonsole: 1500 mm (L) × 800 mm (T) × 1400 mm (H)

Warum benötigen Ladeanschlüsse für Elektrofahrzeuge eine 10-kA-Hochstromprüfung?

Während des normalen Ladevorgangs von Elektrofahrzeugen sind die Steckverbinder für die Bewältigung konstanter Ströme ausgelegt. Im Falle eines Kurzschlussfehlers im Fahrzeug, an der Ladestation oder im Stromnetz können die Ladeanschlüsse von Elektrofahrzeugen jedoch extrem hohen Übergangsströmen ausgesetzt sein, die oft mehrere Kiloampere erreichen. Um sicherzustellen, dass der Steckverbinder der thermischen und mechanischen Belastung eines solchen Fehlers ohne Beschädigung, Verformung, Schmelzen oder Sicherheitsrisiken wie Feuer oder Stromschlag standhält, ist ein 10-kA-Kurzzeit-Stromfestigkeitstest erforderlich.

Dieser Test ist nicht nur wichtig, um die Zertifizierungsanforderungen der IEC 62196-1:2025 für EV-Steckverbinder zu erfüllen, sondern auch, um die langfristige Produktsicherheit und -zuverlässigkeit in realen Anwendungen zu gewährleisten. Ohne Bestehen dieses Tests besteht ein erhebliches Risiko eines Steckverbinderausfalls während eines Fehlers, der zu Geräteschäden, Systemabschaltungen oder sogar Sicherheitsvorfällen führen kann. Durch die Simulation der schlimmsten Kurzschlussbedingungen können Hersteller das Design, die Materialien und die Fertigungsqualität ihrer Ladepistolen validieren, bevor sie auf den Markt kommen.

Produktdetails

Sinuo Testing Equipment Co., Limited ist ein professioneller Hersteller, der sich auf Prüfgeräte für Elektrofahrzeuge spezialisiert hat, darunter den 10-kA-Kurzschlussstromprüfer SNQC1020A. Wir entwerfen und produzieren dieses System, um die Kurzschlussfestigkeitsprüfungsanforderungen von Ladepistolen, Leistungsschaltern, Steckverbindern und anderen elektrischen Komponenten vollständig zu erfüllen. Als Hersteller bieten wir maßgeschneiderte Lösungen für Testparameter, Vorrichtungen und Automatisierungsstufen zur Unterstützung Ihrer Produktzertifizierungs- und Validierungsprozesse.
