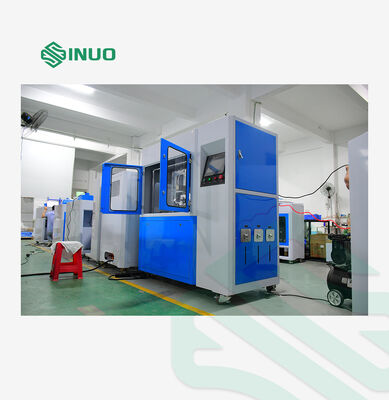

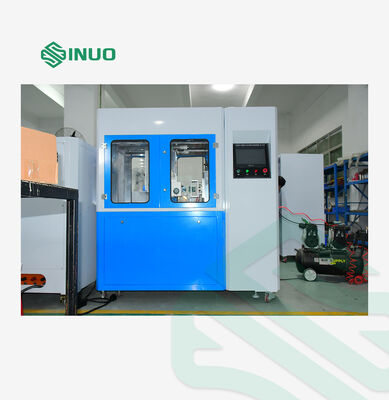

IEC 62196-1 Prüfgerät für EV-Ladesteckverbinder, Servo-Steckverbindungs-Zug- und Bruchlast-Dauerfestigkeitsprüfgerät

Testinhalte

a) Trennung und Kapazität; b) Normalbetrieb

Prüfprobenbereich

AC- und DC-Ladegerät

Prüfstation

Einzelne Station

Elektrische Steuerung

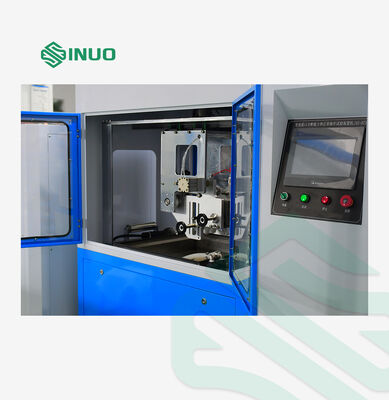

Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb

Betriebsmodus

Manuelle oder programmbestimmte Bedienung

Funktion

Es hat die Funktion, den normalen Betrieb der Ladeoberfläche zu simulieren, die den Plug-in- und Pull-out-Betrieb der Ladeoberfläche realisieren kann,hat auch die programmierbare Einstellung der Prüfgeschwindigkeit, Prüfzeit und Prüfzeiten

Antriebsmodus

Der Servomotor treibt die Steck- und Absteckbewegungen sowie die Dreh- und Flüssigkeitsbewegungen an.und der Hilfszylinder realisiert das Öffnen und Schließen des Schalterverriegelungsmechanismus.

Musterbefestigung und Klemmmethode

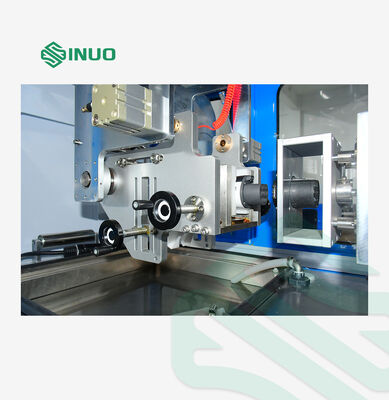

Mechanische Spannung, dreidimensionale verstellbare Spannung X/Y/Z, verstellbare Spannungspunkteposition, universelle Spannung geeignet für den nationalen Standard, den amerikanischen Standard,Europäische Standard-AC/DC-Ladeoberflächen


Automatische Umdrehung

Ausgestattet mit einem automatischen Umdrehmechanismus an der Ladepistole, der um 90o umgedreht werden kann, und die Umdrehzeit kann beliebig im Bereich (0 ~ 600) s eingestellt werden,die die Prüfung des Lösungsdips nach IEC 62196-1 erreichen kann:2022, Abschnitt 23.3.2.

Anzahl der Versuche

0~999999 mal, kann vor eingestellt werden, stoppt automatisch, wenn die Zählung den eingestellten Wert erreicht

Bremskapazität Leitung Zeit

1-999.9s, vor eingestellt werden kann (die Norm verlangt, dass der elektrische Kontakt nicht länger als 4 und nicht weniger als 2 Sekunden aufrechterhalten werden sollte)

Steck- und Rücknahmequote

0-10 Mal/min, vorgegeben werden kann (3,75 Zyklen/min, 7,5 Schläge/min)

Prüfungsschlag

0-150 mm, vorgegeben werden kann (der Abstand zwischen Prüfstecker und Versuchssteckdose beträgt ≥ 50 mm)

Prüfgeschwindigkeit

0-1100mm/s kann direkt auf dem Touchscreen vor eingestellt werden

Anzeige des Kraftwerts

Ausgestattet mit einem 50-kg-Kraftsensor, der den Kraftwert in Echtzeit überwachen, eine Kraft-Zeit-Kurve bilden, die maximale Einsatzkraft und Abzugskraft anzeigen kann,und den aktuellen Kraftwert anzeigen, Kraftwertbereich (0 ~ 500) N

Verriegelungseinrichtung

Es hat die Funktion, die mechanische Sperrvorrichtung automatisch zu drücken, um normale Betriebsbedingungen zu simulieren.

Lösungsbehälter

Ausgerüstet mit einem Lösungsbehälter, der IEC 62196-1:2022 Abschnitt 23 aufnehmen kann.3.2 simulierte Salz- und Staubwasserlösung, bitte beachten Sie, dass die Lösung vom Benutzer vorbereitet werden sollte

Anforderungen an das Eintauchen der Lösung

Die Anzahl der Tauchzeiten, Tauchzeiten, Trocknungszeiten, Steck- und Abzugzeiten sowie Zykluszeiten können festgelegt werden

Belastung

Außen, kann mit SN2217-480V250A arbeiten

Erkennungsfunktion

Wenn die Last angeschlossen ist, kann sie einen Leistungsunterbrechungsmelder erkennen und die aktuellen Zeiten aufzeichnen.

Sicherheitsschutz

Bodenschutz, Kurzschlussschutz, Überlastschutz
