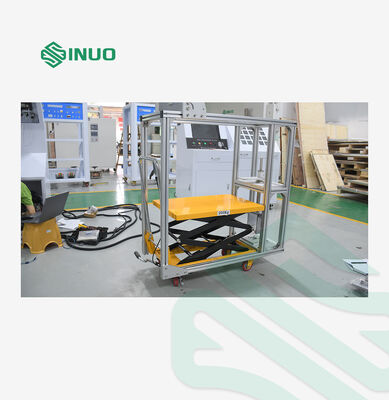

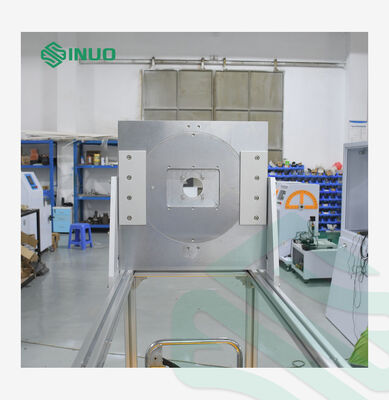

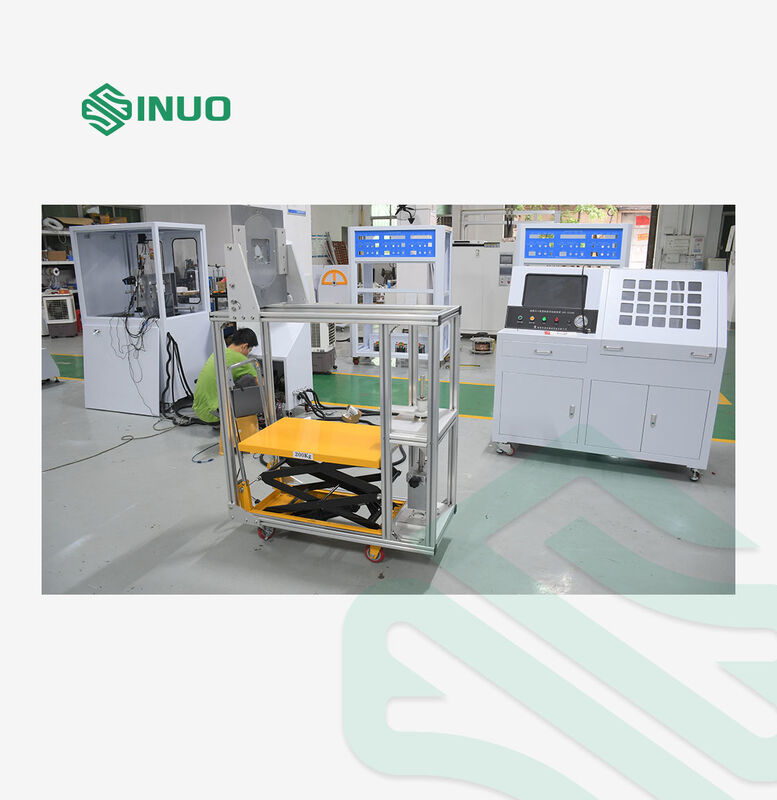

IEC 62196-1 Elektrofahrzeugladekonnektor Mechanische Belastungsprüfvorrichtung

Testprobenbeschränkung:mit einer Leistung von mehr als 1000 W

Zweck der Prüfung:Der Ladeanschluss muss so ausgelegt sein, dass die Ladepistole leicht eingesetzt und entfernt werden kann, und er muss verhindern, dass sich die Pistole bei normalen Betriebsbedingungen von der Steckdose löst.Bei dieser Prüfung wird überprüft, ob die maximale Kraft, die erforderlich ist, um die Ladepistole aus der Steckdose zu ziehen, den vorgegebenen Normgrenzwerten entspricht..

Prüfprinzip:Maximale Ausziehkraft der Steckdose: Verwenden Sie die gesamte Kraft aus den Standardgewichten (Hauptgewichte, Zusatzgewichte,Anschlüsse und Klemmvorrichtungen) und Versuchssteckeransatz auf den VersuchssteckerDie Steckdose ist von der Steckdose zu trennen.

Betriebsumfeld:Betriebstemperatur: 5°35°C; Luftfeuchtigkeit: 30%~90% RH

Prüfstation	Einzelne Station

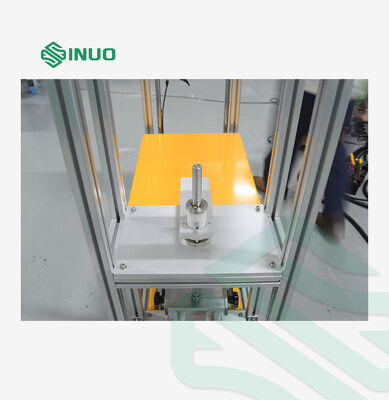

Ausrüstung des Messmessers	Die Spitze ist aus S136-Stahl gefertigt und ist mit einer Toleranz von +0,01 / 0 mm, einer Toleranz von ±0,05 mm und einer Oberflächenrauheit von Ra 0,8 μm hergestellt. Das Messgerät ist ein optionales Zubehör.
Prüfobjekte	7.11.8: Prüfung der mechanischen Belastung von Ladeanschlüssen / Ziffer 14.1.6 (IEC 62196) 7.15.1.1: Prüfung der Sperrvorrichtung / Abschnitt 14.1.5 (IEC 62196) 7.17.1 d) e) f): Zugkraftprüfung / Abschnitt 14.1.5 (IEC 62196)
Haupttechnische Parameter des Ladekonnektor-Mechanischen Belastungsmessers
Diagramm der Testvorbereitung
Dauer der Aufbewahrung	60 Sekunden: Durch einen hydraulischen Zylinder, der das Tray zum Heben von Gewichten antreibt, manuell gesteuert.
Prüfzyklen	Viermal, eine Prüfung in jedem 90°-Intervall um die horizontale Achse, manueller Betrieb.
Mechanische Lastgewichtskonfiguration	165N: 1 Stück 148,5N Hauptgewicht + 1 Stück 16,5N Zusatzgewicht 300N: 1 Stück 270N Hauptgewicht + 1 Stück 30N Zusatzgewicht 440N: 1 Stück 396N Hauptgewicht + 1 Stück 44N Zusatzgewicht 660N: 1 Stück 594N Hauptgewicht + 1 Stück 66N Zusatzgewicht 750N: 1 Stück Hauptgewicht 675N + 1 Stück Zusatzgewicht 75N Anmerkung: Das Gewicht der Hauptgewichte umfasst die Masse des Hakens; die Ziellastkraft wird durch Stapeln und Kombination verschiedener Gewichte erreicht.
Haupttechnische Parameter der Prüfung der Verriegelungsvorrichtung
Diagramm der Testvorbereitung
Zeit der Prüfzeit	60 Sekunden Gewichte werden mit einem hydraulisch zylinderbetriebenen Tray angehoben und abgesetzt; die Zeit wird manuell gesteuert.
Auswahl der Prüflast	Siehe Tabelle 7
Prüfungsanforderung	Die Verriegelungseinrichtung ist während der Prüfung zu entsperren.
Ausziehkraft-Gewichtskonfiguration	AC-Ladegerät: 100N (90N + 10N) Gleichspannungs-Ladegerät: 140N (126N + 14N)

• Vollständige Übereinstimmung mit IEC 62196
  Unterstützt Zugkraft, Verschlussvorrichtung und mechanische Belastungsprüfungen; Prüfdaten, die von SGS/TÜV für die weltweite Zertifizierung akzeptiert wurden.
• All-in-One-Überprüfungslösung für Wechselstrom/Gleichstrom
  Eine einzige Station umfasst sowohl AC- als auch DC-Ladegeschütze mit mehrfachen Gewichten (100N ¢ 750N), wodurch zusätzliche Ausrüstungskosten und Laborfläche gesenkt werden.
• Höchstpräzise optionale S136 Messung
  Der rostfreie S136-Stiel-Stiftmessgerät mit enger Toleranz gewährleistet wiederholbare, genaue Testergebnisse.
• Einfache und stabile manuelle Bedienung
  Hydraulisches Gewichtsheben mit 60s verstellbarer Haltezeit; 4-richtungs-Horizontalprüfung in 90°, unterstützt durch Bedienungsanleitungen und Fernvideoführung.
• Weite Anpassungsfähigkeit an Arbeitsbedingungen
  Stabile Leistung bei 5°35°C, 30%~90% RH; keine zusätzliche Leistung für die Last.
