IEC 61058-1 Motor-Eindringlastschrank

Markenbezeichnung:	Sinuo
Modellnummer:	SN2117M
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Teststation:

Einzelstation

elektrische Steuerung:

SPS + 7-Zoll-Touchscreen

Antrieb-Spannung:

Bereich: 0–250 V, Genauigkeit: 0,5 % ± 2 Tage

Antriebstrom:

1–180 A, Auflösung: 0,1 A

Ausgangsspannung:

Umschaltbar zwischen 250V und 127V

Zykluszahl:

0–9.999.999 Mal, voreinstellbar

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

20 Sätze pro Monat

Beschreibung des Produkts

IEC 61058-1 Motor-Einschaltstrom-Lastschrank | 1-180A Widerstands- und induktiver Lasttester

Produktinformationen

Dieses Testgerät dient zur Bewertung der elektrischen Lebensdauer und der Ein-/Ausschaltkapazität von Motorsteuerungsschaltern und zugehörigen Komponenten. Es simuliert ohmsch-induktive Motorlasten, um Zubehörteile auf Kontaktklemmen, übermäßigen Verschleiß und elektrische Ermüdungsschäden zu testen, mit SPS-Steuerung und einem 7-Zoll-Touchscreen für einfache Bedienung.

Das Gerät unterstützt Impulsströme bis 180 A und Nennströme bis 30 A, mit umschaltbarem 250-V-/127-V-Ausgang und einer voreinstellbaren Zykluszahl von bis zu 9.999.999 Malen.

Er ist als Einzelstation konzipiert und eignet sich für ohmsche, induktive und Motorlaststeuerungsschalter mit blockiertem Rotor mit einer Nennspannung von ≤ 250 V und einem Nennstrom von ≤ 30 A.

Mit automatischer Lastumschaltung und hochpräziser Messung eignet es sich ideal für Qualitätskontrolllabore und Fertigungsumgebungen zur Überprüfung der Schaltleistung.

Eingehaltene Standards und Klauseln

• IEC 61058-1:2016, Abschnitt 17

• IEC 60669-1:2020

Technische Parameter

Teststation	Einzelstation
Elektrische Steuermethode	SPS-Steuerung mit 7-Zoll-Farb-Touchscreen-Bedienung
Impulsspannung	Bereich: 0–250 V, Genauigkeit: 0,5 % ± 2 Tage
Impulsstrom	1–180 A, Auflösung: 0,1 A
Nennstrom	1–30 A, Auflösung: 0,1 A
Ausgangsspannung	Umschaltbar zwischen 250V und 127V
Zyklusanzahl	0–9.999.999 Mal, voreinstellbar

Umfang, Zweck, Prinzip, Struktur und Betriebsumgebung der Testprobe

Beispiel und Einschränkungen

Gilt für Steuerschalter für ohmsche und Motorlasten gemäß Abschnitt 7.1.2.2, Steuerschalter für Sonderlaststromkreise von Motoren mit blockiertem Rotor und einem Leistungsfaktor ≥ 0,6 gemäß Abschnitt 7.1.2.9 und Steuerschalter für induktive Laststromkreise gemäß Abschnitt 7.1.2.8. Die Nennspannung der Prüflinge darf 250 V und der Nennstrom 30 A nicht überschreiten.

Testzweck

Wird zum Testen des Ein-/Ausschaltvermögens und der normalen Betriebslebensdauer von Motorsteuerungsschaltern verwendet. Der Zweck besteht darin, zu überprüfen, ob Zubehörteile Stromstößen und elektrischen Ermüdungsschäden bei normalem Gebrauch standhalten können, und auf Kontaktklebrigkeit, längere Trennung, übermäßigen Verschleiß und andere schädliche Folgen zu prüfen.

Der Kern besteht darin, die ohmsch-induktive Last von Motoren mithilfe von Widerstand + Induktivität zu simulieren, um elektrische Lebensdauer, Einschalt-/Unterbrechungskapazität und Dauertests an Schaltern, Schützen, Schutzvorrichtungen, Motorsteuerungen usw. durchzuführen.

Testprinzip

Gerätestruktur und -funktionen

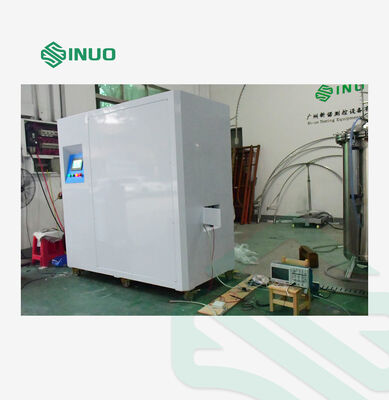

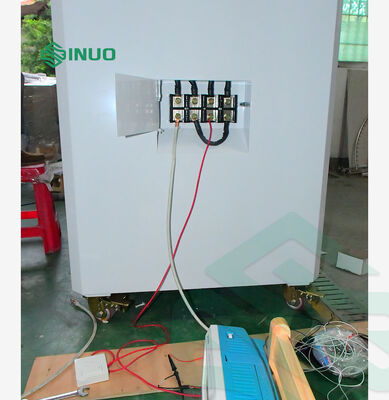

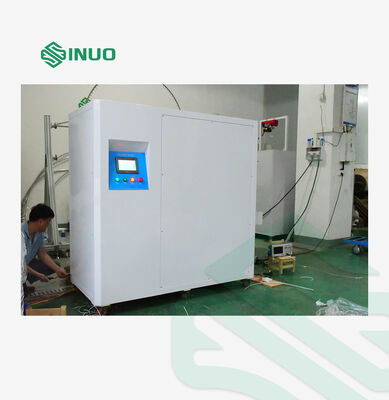

Dieses Gerät verfügt über eine SPS- und Touchscreen-Steuerung. Strom und Spannung können über den Touchscreen eingestellt werden und es kann automatisch zwischen ohmscher und induktiver Last umgeschaltet werden, ohne dass eine manuelle Lastanpassung erforderlich ist, was die Bedienung vereinfacht. Geräteabmessungen: ca. 1800 × 900×1900 mm (B×T×H) Gerätegewicht: ca. 700 kg

Betriebsumgebung

Stromversorgung: AC 220 V ±5 % / 50 Hz, 50 kVA

Installationsbedingungen:

• Atmosphärendruck: 80–106 kPa

• Umgebungstemperatur: 5–40 °C

• Relative Luftfeuchtigkeit: 20–80 % RH

• Keine starken Erschütterungen oder Vibrationen

• Keine elektromagnetischen Störungen

• Frei von Staub, explosiven Gasen und korrosiven Gasen

• Gute Wärmeableitungsbedingungen

(Testschaltplan)
