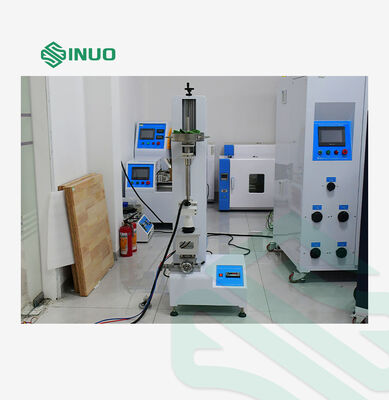

Abzugstestgerät für Elektrofahrzeug-Ladestecker, 0,8 kg Fall-Einsatz-Tester IEC62196

Dieser Rückzugskrafttester wurde gemäß IEC 62196-3:2026 Abschnitt 16.16 entwickelt und wird speziell zur Überprüfung der Einsteckkraft von EV-Ladeschnittstellen eingesetzt. Es prüft, ob die maximale Einsteckkraft zwischen Ladepistole und Fahrzeugeinlass den Standardanforderungen entspricht: Befestigen Sie die Ladepistole vertikal, laden Sie ein Standard-Hauptgewicht darauf, lassen Sie dann ein 0,8-kg-Gewicht aus 5 cm Höhe frei fallen, um auf das Hauptgewicht aufzuprallen, und die Ladepistole muss nach dem Aufprall vollständig in den Einlass bis zur angegebenen Kontaktposition eingeführt werden.

Teststation	Einzelstation
Kontrollmethode	Manuell, das Instrument zeigt Kraftdaten in Echtzeit an
Hebemethode	Handbuch
Zusätzliche Gewichtsabnahmemethode	Handbuch

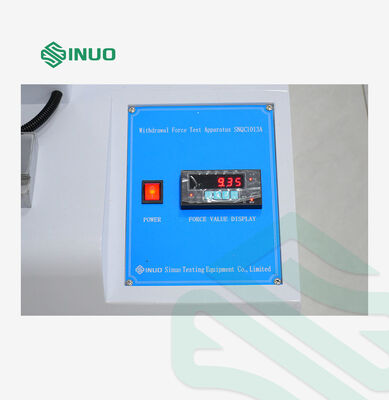

Kraftwertüberwachung	Pulsdrucksensor + Instrumentendisplay

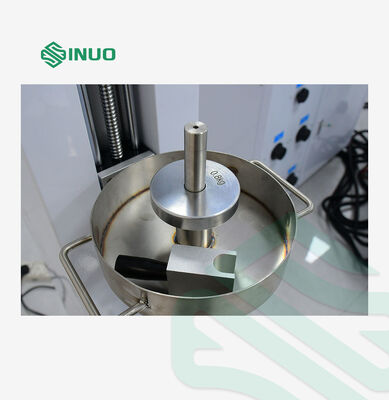

Gewichtskonfiguration	Hauptgewicht der AC-Ladepistole: 9,2 kg Hauptgewicht der DC-Ladepistole: 13,2 kg Zusätzliches Gewicht: 0,8 kg Hinweis: Das Gewicht des Hauptgewichts beinhaltet das Gewicht der Klemme, der Führungsstange, des Stahlkugelbeckens und des Ladepistolenmusters. Das Gewicht des Hauptgewichts ohne Probe beträgt etwa 4 kg. Darüber hinaus sind 10-kg-Stahlkugeln zur Feinabstimmung des Gewichts so konfiguriert, dass das Gewicht des gesamten Hauptgewichts den Einführkraftanforderungen von Wechselstrom- oder Gleichstrompistolen entspricht.
Zusätzliche Fallhöhe des Gewichts	5cm
Anfangspositionierung einfügen	Präzisionsschlitten und lange Linearführungslagerpositionierung.

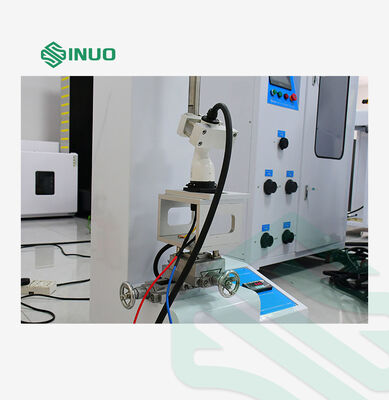

Ladepistolenhalterung	Klemmgriff, Richtung einstellbar, so dass der Pistolenkopf senkrecht nach unten zeigt.

Das Gewicht von 0,8 kg im freien Fall aus 5 cm Höhe ist in IEC 62196-3:2026 Abschnitt 16.16 für die Stoßprüfung beim Einsetzen des Ladeanschlusses von Elektrofahrzeugen definiert, und SNQC1013A ist der spezielle Tester für die Implementierung dieses Standardtests. Das fallende Gewicht simuliert den Trägheitsaufprall, wenn Benutzer Ladepistolen anschließen, und überprüft, ob die Ladepistole nach dem Aufprall in der vollständigen Kontaktposition einrasten kann. Das Weglassen dieses standardisierten Falltests führt zu ungleichmäßigem Steckwiderstand, schlechtem Kontakt und thermischen Risiken während des Ladevorgangs, was zu Zertifizierungsfehlern und Sicherheitsproblemen nach dem Verkauf führen kann. Daher ist SNQC1013A ein unverzichtbares Qualitätskontrollgerät zur Überprüfung der Einsteckeigenschaften des Ladeeingangs.
