1J bis 4J Stahlkugel-Einschlagprüfgeräte zur Prüfung der mechanischen Festigkeit von Elektrofahrzeugverbindungen

Das Stahlkugelschlaggerät entsprichtIEC 62196-1:2022 Abschnitt 26.2, Abbildung 18, Tabelle 13. Es dient der Überprüfungmechanische Festigkeitvon Elektrofahrzeugzubehör und stellt sicher, dass es über ausreichende Robustheit verfügt, um den Belastungen standzuhalten, die während der Installation und des regelmäßigen Gebrauchs auftreten.

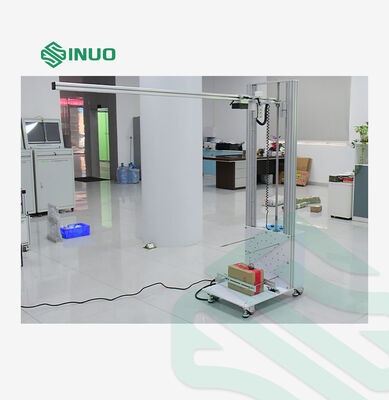

Dieses Instrument unterstützt zwei Testmodi: vertikaler Freifallaufprall und horizontaler Schwingaufprall. Es zeichnet sich durch präzise Messungen, einen angemessenen Aufbau und eine einfache Bedienung aus und ist damit eine ideale Testlösung für Labore, Zertifizierungsstellen und Hersteller.

Fallhöhenbereich	0,4–1,5 m, einstellbar

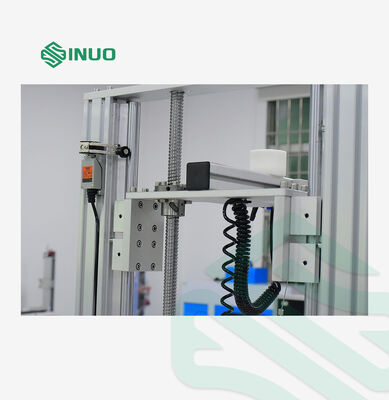

Hebemethode	Elektrisch
Testmodi	Vertikaler Fallaufprall / horizontaler Schwenkaufprall

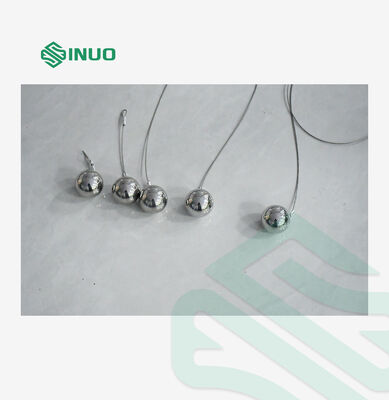

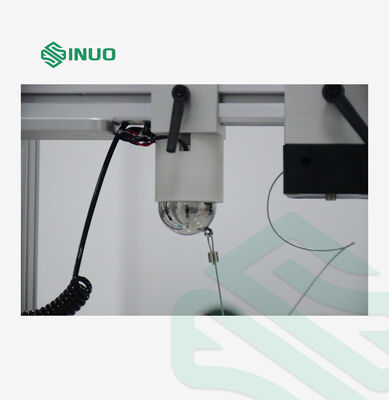

Schlagstahlkugeln für den vertikalen Fallaufprall	50,8 mm mit Ring, 0,535 kg (1 Stück); Schlagenergie: 1J, 2J, 3J, 4J (einstellbar über Aufhängeseillänge)
Schlagstahlkugeln für horizontalen Schwingschlag	50,8 mm mit Ring, 0,535 kg (4 Stück); Aufprallenergie: 1J, 2J, 3J, 4J (festgelegt durch die Länge des Aufhängedrahts)
Aufprallenergie für den Ballaufpralltest
Impact-Methode

EV-Steckverbinder sind während der Installation, des Transports und des täglichen Gebrauchs versehentlichen Stößen ausgesetzt. Der Kugelstoßtest bestätigt, dass das Steckergehäuse und die internen Komponenten über ausreichende mechanische Festigkeit verfügen, um diesen Stößen standzuhalten, ohne zu reißen, zu brechen oder zu versagen.

Gemäß den Anforderungen vonIEC 62196-1:2022Bei dem Test wird eine Standardstahlkugel (0,535 kg) verwendet, um Aufprallenergien von 1 J bis 4 J auszuüben, die dem Nennstrom des Steckverbinders entsprechen. Unser Stahlkugel-Schlaggerät SN1206B unterstützt sowohl den vertikalen Freifall- als auch den horizontalen Schwing-Schlagmodus, um diese Standardanforderungen vollständig zu erfüllen.
