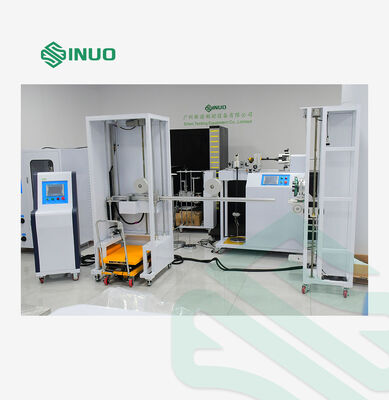

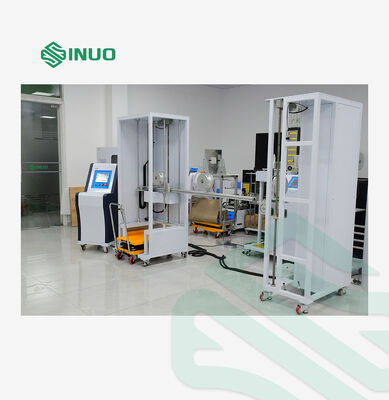

IEC 61851-23 Kabelverankerung Zugkraft- und Drehmomentprüfgerät für Elektrofahrzeuge

Dieses Gerät istmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,, um zu überprüfen und zu bewerten, ob die Kabelverankerung oder die Kabelbefestigungsanlage der Ladestation die Leiter an den Endgeräten wirksam von Zugkraft und Drehmoment entlasten kann,und seine Fähigkeit zu prüfen, der angegebenen Zugkraft und dem durch die Normen vorgeschriebenen Drehmoment standzuhaltenDie Ausrüstung verwendet automatische Steuerung und Motorantrieb durch PLC mit stabiler Leistung und hoher Prüfgenauigkeit.vollständig den Standardprüfungsvorschriften für die Prüfung der Zuverlässigkeit der Verankerung von Elektrofahrzeugkabeln für Ladestationen entsprechen.

Es ist nach IEC 61851-23:2023 Abschnitt 11 konzipiert und hergestellt.6.102, Abbildung 110, Abbildung 111 und Tabelle 114.

Inhalt der Prüfung	Prüfungen des Kabelziehens und des Drehmoments der EV-Ladestation

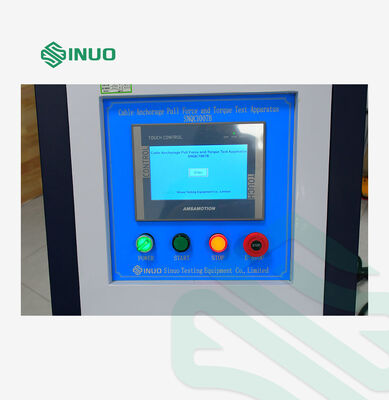

Betriebsmodus der Steuerung	PLC-Automatik, Berührungsbildschirmbetrieb
Antriebsmodus	Elektrisch
Ziehen Sie anwenden	Erfüllung der Spezifikationen 160N, 200N, 240N, 250N, 500N durch Überlagerung von Gewichten
Drehmoment anwenden	Erfüllung der Spezifikationen von 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m durch Überlagerung von Gewichten
Drehmomentrad	R100mm(Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch ein elektrisches Signal erfasst
Ziehzyklen	1-999999 Zyklen, kann vor eingestellt werden, Standard ist 100±1 Zyklen
Zeit der Drehmomentanwendung	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	mit einer Leistung von mehr als 50 W
Einrichtung	mit einer Breite von nicht mehr als 15 mm
Auswahltabelle für die Gewichtsgleichstellung
Zusätzliche Konfiguration	Die Ausrüstung verfügt über eine einstellbare Befestigungshöhe von 500 bis 1200 mm (d. h. die Position des Kabellausgangs),so dass sie die Prüfbedingungen für Ladestationen mit unterschiedlichen Kabelanschlüssen erfüllen kann.

• PLC-Steuerung + Motorantrieb

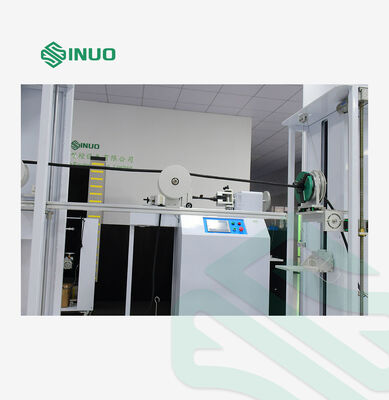

• Stabile Zugkraft über Gewichte; Drehmoment über Gewichte + Drehmomentarmkombination
• Vorsteuerbare Zugzyklen und Drehmomentprüfungdauer; automatischer Stopp nach Abschluss
• Nach der Prüfung entspricht die maximal zulässige Verschiebung des EV-Ladekonnektorkabeln den Normgrenzen.
• Kompatibel mit Ladestationsproben mit Ladekabeln unterschiedlicher Länge

• Stromversorgung: AC220V ± 10% / 50 ¢ 60Hz, 1 kW
• Betriebstemperatur: 0°40°C
• Luftfeuchtigkeit: 30%~90% RH
• Abmessungen: ca. W4000×D600×H1850mm
• Gewicht: ca. 300 kg
