IEC 62196-1 konforme EV-Ladeinterface mechanische Last- und Steckverbinder-Prüfmaschine

Norm: gemäß IEC 62196-1:2022.

Muster und Einschränkungen: Ladeschnittstelle.

Anwendung:

Die Struktur der Ladeschnittstelle sollte ein einfaches Ein- und Ausstecken des Ladesteckers ermöglichen und verhindern, dass der Ladestecker während des normalen Gebrauchs aus der Steckdose fällt. Prüfen Sie, ob die maximale Kraft, die zum Herausziehen des Ladesteckers aus der Steckdose des Geräts erforderlich ist, im vom Standard angegebenen Bereich liegt. Sie wird auch verwendet, um zu prüfen, ob die maximale Kraft, die zum Einstecken des Ladesteckers in die Steckdose des Geräts erforderlich ist, im vom Standard angegebenen Bereich liegt.

Prüfprinzip:

Maximale Auszugskraft der Steckdose: Wenden Sie die vom Standard angegebene maximale Auszugskraft (Gesamtkraft des Hauptgewichts, Zusatzgewichts, Hakens (Klemmvorrichtung) und Prüfsteckers) auf den Prüfstecker an, und der Stecker sollte aus der Steckdose herauskommen.

Kraft zum Einstecken des Ladesteckers in die Steckdose: Platzieren Sie den Ladestecker vertikal nach unten, legen Sie das Hauptgewicht gemäß dem Standard auf den Ladestecker und lassen Sie dann ein 0,8 kg schweres Gewicht aus einer Höhe von 5 cm frei fallen, um auf das Hauptgewicht zu treffen. Der Ladestecker sollte bis zur erforderlichen Position des Kontakts in die Steckdose eingesteckt werden.

Struktur und Merkmale:

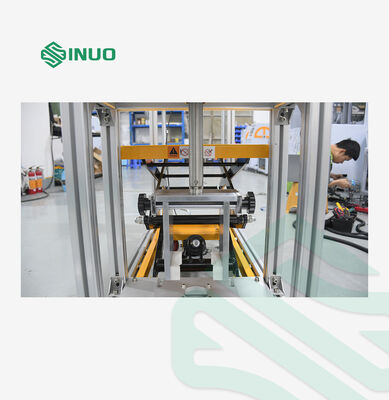

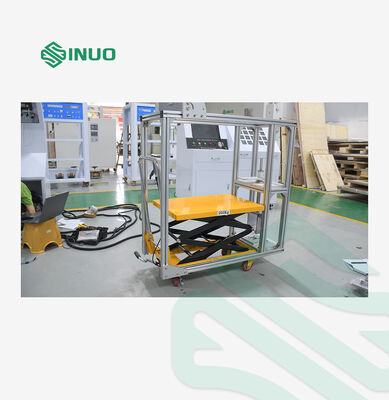

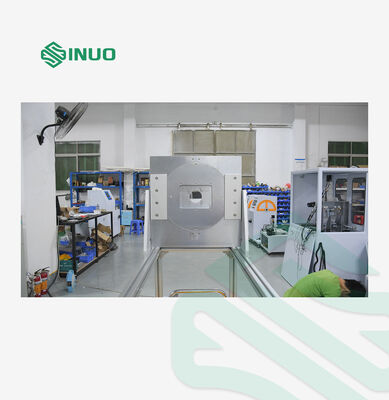

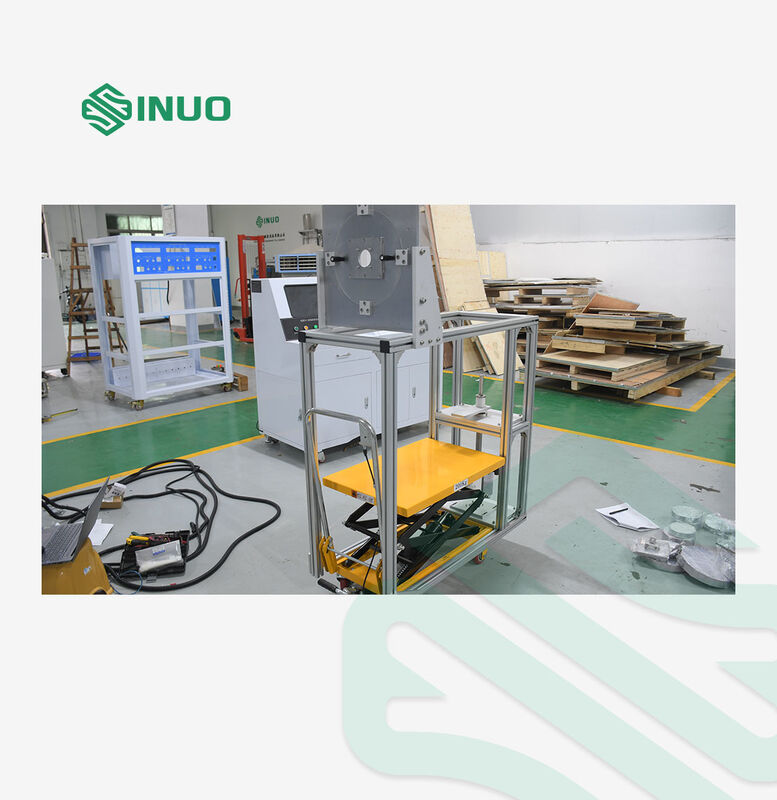

Dieses Gerät besteht aus der Klemmvorrichtung unter der oberen Platte A, dem Hauptgewicht F, dem Zusatzgewicht G und dem Prüfstecker C. Der Rahmen dieses Geräts ist kompatibel mit GB/T20234.1 Figur 5 und GB11918.4 Figur 102 und umfasst einen mechanischen Lasttest für horizontale Ladeschnittstellen, einen Test der Verriegelungsvorrichtung und einen Test der Einsteck- und Auszugskraft.

Hinweis:

Die verstellbare Klemme wird verwendet, die zwischen vertikaler und horizontaler Richtung umgeschaltet werden kann und alle Arten von Produkten klemmen kann; die D-Klemme wird durch einen Aufhänger ersetzt, was die Bedienung bequemer macht; das Hauptgewicht wird direkt gegengewichtet, ohne dass eine Halterung erforderlich ist.

Verwendungsumgebung: Arbeitstemperatur 5-35℃, Luftfeuchtigkeit 30%-90%.

Prüfstation	Einzelstation
Messgerätekonfiguration	Hergestellt aus S136, der Stift hat die minimale Standardgröße, die Toleranz beträgt ±0,01 mm, der Abstand beträgt ±0,05 mm und die Glätte beträgt 0,8 um Messgeräte sind optional
Prüfgegenstände	7.11.8: Mechanischer Lasttest der Ladeschnittstelle 7.15.1.1: Test der Verriegelungsvorrichtung 7.17: Test der Einsteck- und Auszugskraft
Haupttechnische Parameter des mechanischen Lasttests der Ladeschnittstelle
Prüfaufbauzeichnung
Prüfhaltezeit	60s, der Hydraulikzylinder hebt und senkt die Palette mit dem Gewicht, die Zeit wird manuell gesteuert.
Prüffrequenz	4 Mal, einmal in jeder 90°-Richtung um die horizontale Achse, manuell
Auswahl der Prüflast
Konfiguration der mechanischen Lastgewichte	165: 148,5 N Hauptgewicht x1 + 16,5 N Zusatzgewicht x1; 300N: 270N Hauptgewicht x1 + 30N Zusatzgewicht x1; 440N: 396N Hauptgewicht x1 + 44N Zusatzgewicht x1; 660N: 594N Hauptgewicht x1 + 66N Zusatzgewicht x1; 750N: 675N Hauptgewicht x1 + 75N Zusatzgewicht x1; Hinweis: Das Gewicht des Hauptgewichts beinhaltet das Gewicht des Hakens, und das Gewicht des Gewichts wird durch Überlagerung und Kombination realisiert.
Haupttechnische Parameter des Tests der Verriegelungsvorrichtung
Prüfhaltezeit	60s, der Hydraulikzylinder hebt und senkt die Palette mit dem Gewicht, die Zeit wird manuell gesteuert.
Prüfaufbauzeichnung
Haupttechnische Parameter des Tests der Einsteck- und Auszugskraft
Einsteckkraft-Prüfaufbauzeichnung
Konfiguration der Einsteckkraftgewichte	Hauptgewicht des AC-Ladesteckers: 9,2 kg Hauptgewicht des DC-Ladesteckers: 13,2 kg Zusatzgewicht: 0,8 kg Hinweis: Das Gewicht des Hauptgewichts beinhaltet das Gewicht der Klemme und der Führungsstange. Das Gewicht des Gewichts wird durch Überlagerung und Kombination erreicht.
Test	Während des Tests muss die Verriegelungsvorrichtung geöffnet sein
Konfiguration der Auszugskraftgewichte	AC-Ladestecker: 100N (90N+10N) DC-Ladestecker: 140N (126N+14N) 1,0 kg
