IEC 62196 Kurzzeitstrom- und Temperaturanstieg-Prüfsystem für EV-Steckverbinder

Produktübersicht:

Dieses Prüfsystem entspricht den Normvorschriften der Norm IEC 62196-1Ed.4CDV 2020 Abschnitt 12.3, Ziffer 24, Tabelle 10, Ziffer 34.2, 34.4 und 35.4., IEC 62196-2, IEC 62196-3, usw.

Es ist geeignet, den Temperaturanstiegstest zu erfassen, nachdem der EV-Stecker und die Steckdose den Nennstrom überschritten haben,und Bewertung der Erwärmung der Oberfläche des elektrischen Zubehörs bei Anschluss des Laststroms, und ob der Temperaturanstieg des Endgeräts den Anforderungen der Norm entspricht.

Eigenschaften der Ausrüstung

Das System verwendet eine von einem Computer gesteuerte selbstprogrammierte Software. Alle Standardprüfverfahren und Datenbeurteilungen werden vom System gesteuert, wodurch die Bedienung einfach ist.Es wird verwendet, um die Oberflächenheizung und den Elektroden-Temperaturanstieg von Ladeoberflächen und elektrischen Zubehörteilen zu bewerten, wenn sie mit Laststrom verbunden sind, und um zu überprüfen, ob der Temperaturanstieg den Normvorschriften entspricht.

Haupttechnische Parameter

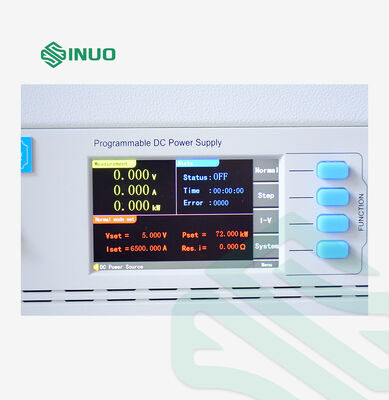

1.Ausgangsarbeitsstation: 1 Gleichstrom-Ausgangsstation

•Maximaler Ausgangsspannung: Gleichspannung kleiner als 15 V gleichspannend

•Konstante, einstellbare Prüfströmung: DC 200 ∼ 6500 A

•Aktuelle Anzeigegenauigkeit: ± 0,25% des Ableses + 0,25% des Bereichs), Auflösung 1A

•Genauigkeit der Spannungsanzeige: ± 0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 0,01 V

•Teststromstabilität: ± 1% des eingestellten Wertes + 0,5 A), Antwortzeit ca. 1 s

2.Steuerkontakt-Stromversorgung: Strombereich AC (0?? 2) A

3.Betriebsmodus: Kontinuierlicher Modus, Ein-/Aus-Modus, Automatischer Temperaturregelungsmodus

• Kontinuierlicher Ein-/Aus-Modus:
  • Dauer des Tests im kontinuierlichen Modus: 0,01·99,99 Stunden
  • Einschalt-/Ausschaltmodus Strom Einschalt-/Ausschaltzeit: 0,0199 Stunden
  • Einschalten/Ausschalten: 1 ¢9999 mal, stoppt automatisch, wenn die Anzahl erreicht ist
  • Aktuelle Einstellung: Programmierbare Steuereinstellungen (kann nach IEC 62196 konfiguriert werden, mit Zeit- und Stromkombinationen wie in der nachstehenden Tabelle dargestellt)


Automatischer Temperaturregelungsmodus:
Das System kann einen stabilen Temperaturanstiegswert festlegen und automatisch den entsprechenden Stromwert finden.

•Temperatursteigerungsbereich: 0°100°C

•Genauigkeit der Stabilität: ± 0,5°C

• Berechnet automatisch den erforderlichen Strom für den gewünschten Temperaturanstieg

4.Temperaturanstiegsprüfung (eingebaute Temperaturprüfvorrichtung):

•Temperaturmessbereich: 0°260°C, Genauigkeit: ±0,3% der Messwerte + 1°C; Auflösung: 0,1°C

•Temperaturmesspunkte: 16 Kanäle (einschließlich 1 Punkt zur Messung der Umgebungstemperatur)

• Unterstützte Thermoelementarten: Das Gerät unterstützt die Thermoelementarten J, K, T, E, S, N, B, R.

•Thermokopf zur Messung: USA Ω Company K-Typ 30AWG Feinstrahtthermokopf, Länge 2 Meter, insgesamt 20 Stück.

•Temperatursonden: Die Temperatursonden können Live-Tests durchführen, ohne das Instrument zu beschädigen.

•Temperaturscanning-Geschwindigkeit und Aufnahmezwischenzeit: 0,11800 Sekunden für alle Kanäle.

•Temperaturdatenerfassung: automatisch vom Computer ausgefüllt, mit Konfiguration für eine Computerprüfsoftware.

•Die Software kann einen Umgebungstemperaturkanal festlegen und die Umgebungstemperatur während der Datenerhebung automatisch abziehen.

5.Funktion zur Prüfung von Spannungsabfall und Widerstand:
Die Ausrüstung ist mit einem mV-Meter ausgestattet, der einen Spannungsabfall über den Stecker erfassen und den entsprechenden Widerstandswert berechnen kann.

6.Konfiguration des Touchscreen-Integrierten Industriesteuerrechners:
Das System umfasst einen integrierten industriellen Steuerrechner mit folgenden Spezifikationen:

• • CPU: Pentium 4/1.8G oder höher
  • Speicher: 4 GB
  • Speicherplatz: 64 GB Festplattenlaufwerk
  • Anzeige: 15-Zoll-LCD-Monitor
  • Betriebssystem: XP englische Version
  • Software für die Verarbeitung von Daten im Büro

A. Leistungseinstellungen

· Programmierbare Einstellungen ermöglichen die Konfiguration von mindestens 10 Stromsegmenten, die eine kontinuierliche Implementierung verschiedener Stromwerte ermöglichen.

· Funktionen mit Uhr-basierten Schalterfunktionen, verstellbaren Schnittstellen-Einstellungen, automatischen Anpassungen und automatischem Reset.

B. Mehrere Betriebsarten:

· Kontinuierlicher Modus, Ein-/Aus-Modus, automatischer Temperaturregelungsmodus.

C. Datenanzeige:

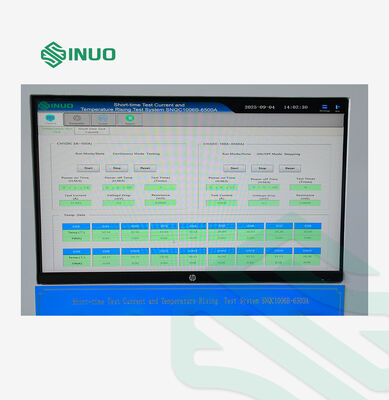

· Echtzeitanzeige von Temperaturwerten, Stromwerten und Zeitachsenkurven für jeden Kanal.

· Probenahmefrequenz: 100 ms bis 1800s einstellbar.

· Datenaufzeichnungsintervall: 100 ms bis 1800s einstellbar.

D. Datenspeicherung:

· in der Lage, Prüfdaten automatisch oder manuell mit mindestens 8 GB Speicherplatz zu speichern.

E. Datenexport

· Unterstützt USB-Datenexport in CSV, XLSX und anderen Formaten.

F. Leistungseinstellungen (zusätzlich):

· Programmierbare Einstellungen zur Konfiguration von mindestens 10 Stromausgabeprogrammen, kontinuierliche Anwendung verschiedener Stromwerte, Uhrschalterfunktion, einstellbare Bedienoberfläche,automatische Anpassung, und automatische Wiederherstellung.

7Stromversorgung:

· AC 220V ± 10%, 50/60Hz, 50KVA

8- Abmessungen:

· Bei der Prüfung der Einhaltung der Vorschriften für die Einführung von Sicherheitsmaßnahmen für die Sicherheit von Fahrzeugen, die mit einem Fahrzeug ausgerüstet sind, müssen die Vorschriften für die Einführung von Sicherheitsmaßnahmen für Fahrzeuge, die mit einem Fahrzeug ausgerüstet sind, erfüllt sein.

· Ausgestattet mit schweren Rollen mit Bremsen für einfache Bewegung und Befestigung.

9. Überlast- und Überstromschutz:

· Das Gerät schaltet automatisch den Stromausgang ab, wenn es stoppt.

· Das Gerät kann über einen längeren Zeitraum kontinuierlich, stabil und zuverlässig arbeiten.

10. Konfiguration der Temperaturanstiegstestvorrichtung:

· Abmessungen: 800*400*400 mm

· Acryltransparente Abdeckung

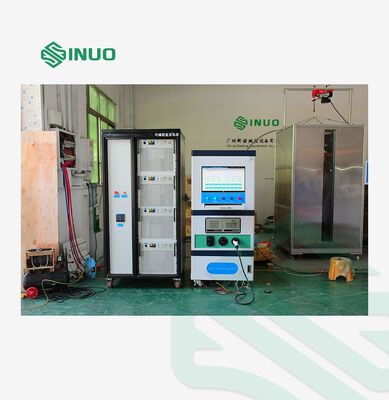

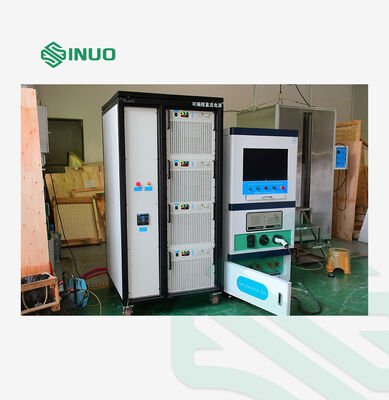

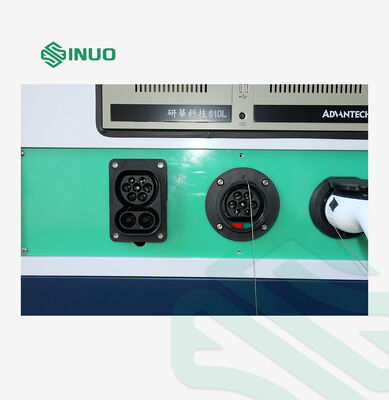

11. Allgemeines Ausrüstungsdiagramm (Bild beinhaltet das Computer-Setup):
