IEC 62196-3 Prüfgerät für die Dauerhaltbarkeit von Ladesteckvorrichtungen und Industriesteckverbindern für Elektrofahrzeuge

IEC 62196-3 Prüfgerät für die Dauerhaltbarkeit von Ladesteckvorrichtungen und Industriesteckverbindern für Elektrofahrzeuge

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	5 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Prüfprobenbereich:

AC- und DC-Ladegerät

Kontrollmethode:

Intelligente integrierte Steuerung Mitsubishi PLC, 7-Zoll-Farb-Mensch-Maschine-Touch-Schnittstellenb

Betriebsmodus:

Manuelle oder programmbestimmte Bedienung

Testgeschwindigkeit:

0-1100 mm/s können direkt am Touchscreen voreingestellt werden

Testhub:

0-150 mm, voreinstellbar (der Abstand zwischen Prüfstecker und Prüfbuchse beträgt ≥50 mm)

Laden:

Extern, kann mit SN2217-480V250A arbeiten

Verpackung Informationen:

Sperrholz

Versorgungsmaterial-Fähigkeit:

5 Sätze pro Monat

Hervorheben:

IEC 62196-3 Prüfgeräte zum Laden von Elektrofahrzeugen

Test für die Haltbarkeit industrieller Kupplungen

Prüfungsausrüstung für Elektrofahrzeugverbindungen mit Garantie

Beschreibung des Produkts

IEC 62196-3 Elektrofahrzeugladegeräte und Prüfgeräte zur Prüfung der Haltbarkeit von Industrieanschlüssen

Produktinformationen:

Standard: Diese Prüfgeräte erfüllen die Anforderungen von IEC 62196-3: 2020 Klausel 22 und 23, IEC 62196-1: 2020 Klausel 22 und 23, IEC 60309-1: 2012 Klausel 20 und 21, usw.

Es wird verwendet, um zu überprüfen, ob elektrisches Zubehör wie Ladebeschnittstellen für Elektrofahrzeuge, Industrie-Stecker, Steckdosen und Kupplungen den mechanischen,elektrische und thermische Belastungen, die während des normalen Betriebs ohne übermäßigen Verschleiß oder andere schädliche Auswirkungen aufgetreten sind.

Der Servomotor treibt den Mechanismus an, um die Versuchsproben wiederholt Ein- und Abnahmeaktionen zu machen. Eine externe Belastung kann für die Bruchkapazitätstest verwendet werden.,Schlag, und Winkel können alle auf dem Touchscreen voreingestellt werden.

Probenumfang, Verwendung, Prinzip, Struktur und Umgebung:

Proben und Beschränkungen	Elektrische Fahrzeugladeoberflächen, industrielle Steckdosen, Steckdosen und -koppler
Testverwendung	Es wird verwendet, um zu prüfen, ob elektrisches Zubehör wie Ladebeschnittstellen für Elektrofahrzeuge, Industrie-Steckdosen und -Steckdosen sowie Kupplungen der mechanischen Belastung standhalten,elektrische und thermische Belastungen, die während der normalen Nutzung ohne übermäßigen Verschleiß oder andere schädliche Auswirkungen auftreten, um ihre Zuverlässigkeit zu überprüfen.
Prüfprinzip	Der servomotorische Antriebsmechanismus wird verwendet, um lineare Plug-and-Pull-Wiederholungsaktionen an der Probe durchzuführen, und eine externe Last kann für das Ein-Aus-Testen angeschlossen werden.Schlaganfall, und Winkel können alle über den Touchscreen voreingestellt werden.

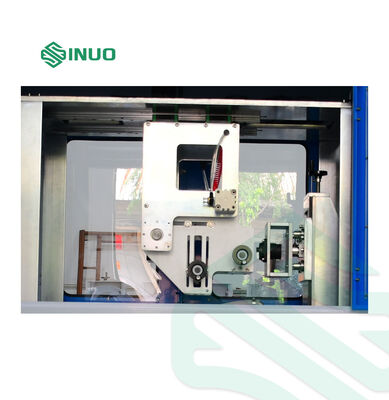

Struktur und Merkmale	Es verfügt über einen integrierten Rahmen, angetrieben durch einen Servomotor, Präzisionskugelschraube und synchrone Gurtübertragung, Farb-Touchscreen-Betrieb und leistungsstarke digitale Anzeigefunktion,Intelligentes Steuerungssystem PLC; es verwendet auch eine dreiachsige verstellbare Klemme, geeignet für die Lebensdauerprüfung der Ladegeschaltfläche.
Umgebung der Verwendung	Stromversorgung: AC220V±10%/50-60Hz, 2Kw, Betriebstemperatur 0-40°C, Luftfeuchtigkeit 30%-90%; Gesamtgröße: ca. W1000D750H1200mm; Gewicht: ca. 150kg

Technische Parameter:

Testinhalte	a) Trennung und Kapazität; b) Normalbetrieb
Prüfprobenbereich	AC- und DC-Ladegerät
Prüfstation	Einzelne Station
Elektrische Steuerung	Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb
Betriebsmodus	Manuelle oder programmbestimmte Bedienung
Funktion	Es hat die Funktion, den normalen Betrieb der Ladeoberfläche zu simulieren, die den Plug-in- und Pull-out-Betrieb der Ladeoberfläche realisieren kann,hat auch die programmierbare Einstellung der Prüfgeschwindigkeit, Prüfzeit und Prüfzeiten
Antriebsmodus	Der Servomotor treibt die Steck- und Absteckbewegungen sowie die Dreh- und Flüssigkeitsbewegungen an.und der Hilfszylinder realisiert das Öffnen und Schließen des Schalterverriegelungsmechanismus.
Musterbefestigung und Klemmmethode	Mechanische Spannung, dreidimensionale verstellbare Spannung X/Y/Z, verstellbare Spannungspunkteposition, universelle Spannung geeignet für den nationalen Standard, den amerikanischen Standard,Europäische Standard-AC/DC-Ladeoberflächen
Automatische Umdrehung	Ausgestattet mit einem automatischen Umdrehmechanismus an der Ladepistole, der um 90o umgedreht werden kann, und die Umdrehzeit kann beliebig im Bereich (0 ~ 600) s eingestellt werden,die die Prüfung des Lösungsdips nach IEC 62196-1 erreichen kann:2022, Abschnitt 23.3.2.
Anzahl der Versuche	0~999999 mal, kann vor eingestellt werden, stoppt automatisch, wenn die Zählung den eingestellten Wert erreicht
Bremskapazität Leitung Zeit	1-999.9s, vor eingestellt werden kann (die Norm verlangt, dass der elektrische Kontakt nicht länger als 4 und nicht weniger als 2 Sekunden aufrechterhalten werden sollte)
Steck- und Rücknahmequote	0-10 Mal/min, vorgegeben werden kann (3,75 Zyklen/min, 7,5 Schläge/min)
Prüfungsschlag	0-150 mm, vorgegeben werden kann (der Abstand zwischen Prüfstecker und Versuchssteckdose beträgt ≥ 50 mm)
Prüfgeschwindigkeit	0-1100mm/s kann direkt auf dem Touchscreen vor eingestellt werden
Anzeige des Kraftwerts	Ausgestattet mit einem 50-kg-Kraftsensor, der den Kraftwert in Echtzeit überwachen, eine Kraft-Zeit-Kurve bilden, die maximale Einsatzkraft und Abzugskraft anzeigen kann,und den aktuellen Kraftwert anzeigen, Kraftwertbereich (0 ~ 500) N
Verriegelungseinrichtung	Es hat die Funktion, die mechanische Sperrvorrichtung automatisch zu drücken, um normale Betriebsbedingungen zu simulieren.
Lösungsbehälter	Ausgerüstet mit einem Lösungsbehälter, der IEC 62196-1:2022 Abschnitt 23 aufnehmen kann.3.2 simulierte Salz- und Staubwasserlösung, bitte beachten Sie, dass die Lösung vom Benutzer vorbereitet werden sollte
Anforderungen an das Eintauchen der Lösung	Die Anzahl der Tauchzeiten, Tauchzeiten, Trocknungszeiten, Steck- und Abzugzeiten sowie Zykluszeiten können festgelegt werden
Belastung	Außen, kann mit SN2217-480V250A arbeiten
Erkennungsfunktion	Wenn die Last angeschlossen ist, kann sie einen Leistungsunterbrechungsmelder erkennen und die aktuellen Zeiten aufzeichnen.
Sicherheitsschutz	Bodenschutz, Kurzschlussschutz, Überlastschutz

Einzelheiten zum Produkt

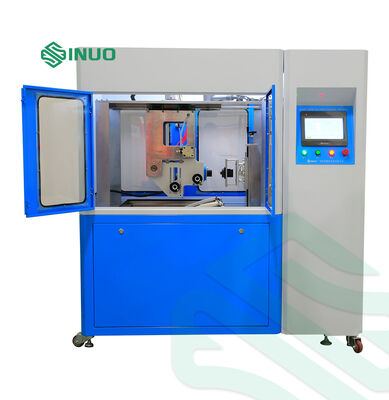

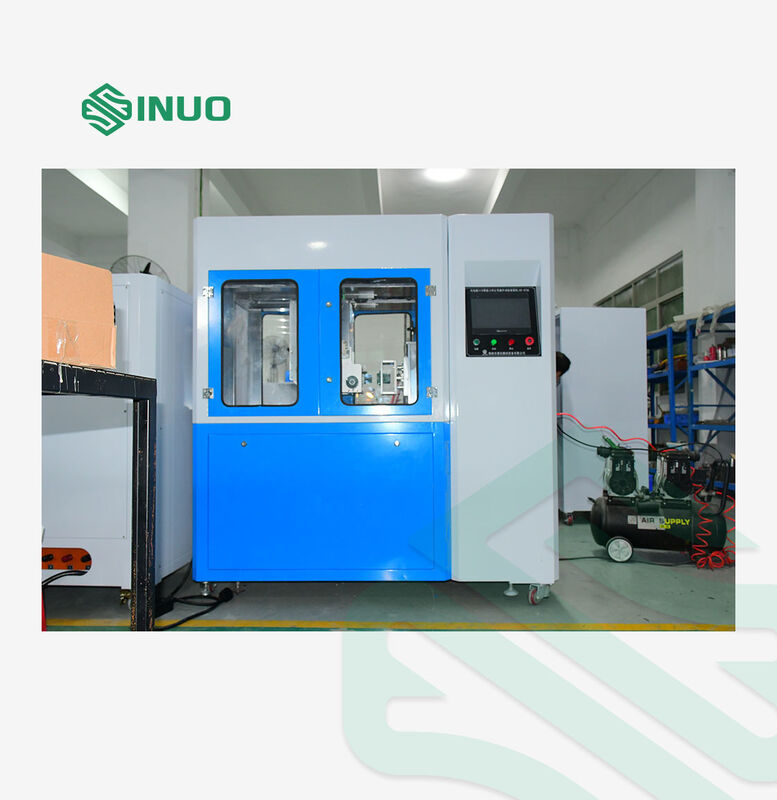

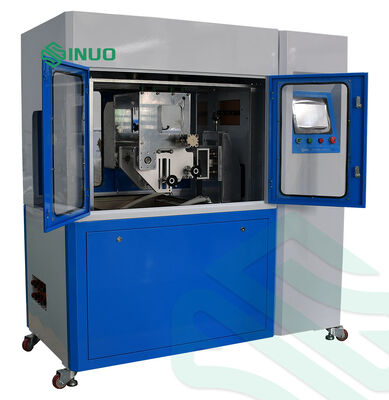

IEC 62196-3 Prüfgerät für die Dauerhaltbarkeit von Ladesteckvorrichtungen und Industriesteckverbindern für Elektrofahrzeuge 2
