Prüfungsausrüstung für EV-Anschlüsse mit 6500A Prüfstrom und 16-Kanal-Temperaturmessung für den automatischen Temperaturregelungsmodus IEC 62916-3

Prüfungsausrüstung für EV-Anschlüsse mit 6500A Prüfstrom und 16-Kanal-Temperaturmessung für den automatischen Temperaturregelungsmodus IEC 62916-3

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Abtastfrequenz:

100ms bis 1800s

Temperaturmesspunkte:

16 Kanäle

Temperaturmessbereich:

0°260°C

Temperaturanstiegsbereich:

0°100°C

Konstant einstellbarer Teststromausgang:

DC 200 ¥6500A

Maximale Ausgangsspannung:

Gleichspannung unter 15 V

Abmessungen:

Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe b Absatz 1 Buchsta

Gewicht:

400kg

Verpackung Informationen:

EXPORTVERPACKUNG

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

Prüfgeräte für die Prüfung von Elektrofahrzeugverbindern mit Prüfstrom 6500A

16-Kanal-Temperaturmesssystem für Temperaturanstiegstests

Automatisierter Temperaturkontrollmodus IEC 62916-3 Testsystem

Beschreibung des Produkts

Prüfgeräte für Elektrofahrzeugverbindungen

Erweitertes System zur Beurteilung von Oberflächenheizung und Temperaturanstieg für Steckdosen und Steckdosen von Elektrofahrzeugen

IEC 62916-3 Elektrofahrzeugstecker und -steckdose Temperaturanstiegsprüfungssystem 6500A

Konformitätsstandards

Entworfen gemäß IEC 62196-1 Ed.4 CDV 2020 (Ziffer 12).3, Ziffer 24, Tabelle 10, Ziffer 34.2Ich bin 34.4, und 35.4), IEC 62916-2, IEC 62916-3 und andere einschlägige Normen.

Systemübersicht

Dieses umfassende Prüfsystem bewertet den Temperaturanstieg in Steckdosen und Steckdosen von Elektrofahrzeugen bei Nennstrom und bewertet gleichzeitig die Oberflächenheizung von elektrischen Zubehörteilen während des Lastanschlusses..Das System unterstützt kurzfristige, hohe Strom-Widerstandsprüfungen von Bodenkontakten, um eine zuverlässige Leistung und Sicherheit zu gewährleisten.

Das mit proprietärer Software und Computersteuerung ausgestattete System ermöglicht eine vollautomatisierte Testdurchführung und Datenanalyse.Seine intuitive Bedienung und seine präzise Leistung bieten eine effiziente Lösung für die Temperaturerhöhungsbewertung und die Konformitätsprüfung von Ladeoberflächen für Elektrofahrzeuge und zugehörigen Komponenten.

Technische Spezifikation

Parameter	Spezifikation
Ausgangsarbeitsplatz	1 Gleichstrom-Ausgangsstation
Maximale Ausgangsspannung	Gleichspannung von weniger als 15 V
Ständig einstellbarer Prüfstrom	DC 200-6500A
Aktuelle Anzeigegenauigkeit	± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 1A
Genauigkeit der Spannungsanzeige	± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 0,01 V
Teststromstabilität	± ((1% des eingestellten Wertes + 0,5A), Reaktionszeit ca. 1 s
Steuerkontakt-Stromversorgung	Strombereich AC (0-2) A
Funktionsweisen	Kontinuierlicher Modus, Ein-/Aus-Modus, automatischer Temperaturregelungsmodus
Temperaturmessbereich	0-260°C, Genauigkeit: ±0,3% der Messung + 1°C; Auflösung: 0,1°C
Temperaturmesspunkte	16 Kanäle (einschließlich 1 Punkt zur Messung der Umgebungstemperatur)
Unterstützte Thermoelementtypen	J, K, T, E, S, N, B, R
Für die Messung verwendete Thermoelement	USA Ω Firma K-Typ 30AWG Feinstraht-Thermokoppl, Länge 2 Meter, insgesamt 20 Stück

Einzelheiten zum Betriebsmodus

Dauermodus:Testdauer: 0,01 bis 99,99 Stunden
Ein-/Aus-Modus:An-/Ausschalten Zeit: 0,01-99,99 Stunden, Zählen: 1-9999 mal mit automatischem Stillstand
Programmierbare Steuerung:Konfigurierbare Einstellungen nach IEC 62196 mit Zeit- und Stromkombinationen
Automatischer Temperaturregelungsmodus:Festlegen eines stabilen Temperaturanstiegswerts (0-100°C) mit einer Genauigkeit von ±0,5°C; berechnet automatisch den erforderlichen Strom für den gewünschten Temperaturanstieg

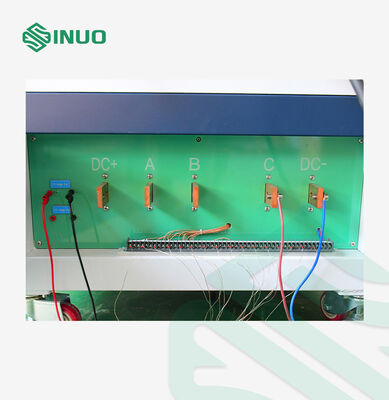

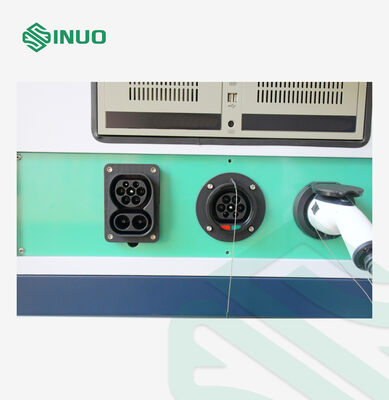

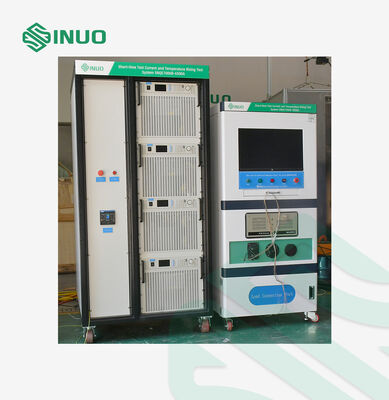

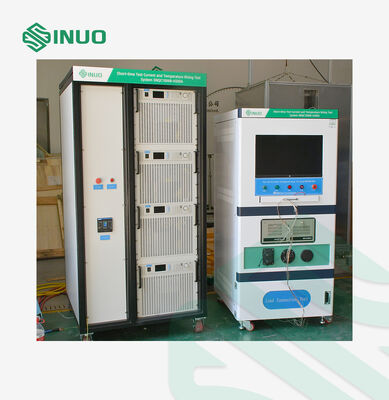

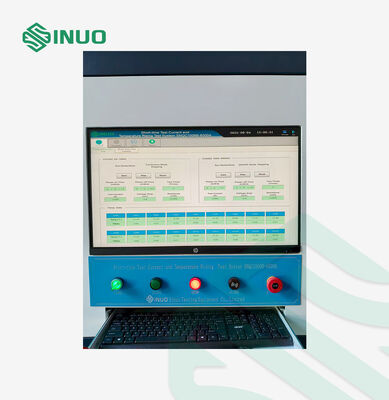

Systembilder
