Elektrofahrzeug-Ladeanschluss-Auszugstestgerät EV-Stecker-Auszugstestmaschine

Elektrofahrzeug-Ladeanschluss-Auszugstestgerät EV-Stecker-Auszugstestmaschine

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1013
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	30 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Angewandte Tabelle:

Tabelle 5

Angewandte Zahlen:

Fig13, fig14

Angewandter Standard:

IEC 62196-1

Anwendbare Klauseln:

Klausel 14.1.5, 14.1.6

Gewichts-Konfiguration:

165-750N

Operationsmethode:

Manueller Betrieb

Teststation:

Einzelstation

Teststecker:

Maßgeschneidert

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

30 Sätze/Monat

Hervorheben:

Handbetriebene Prüfgeräte für EV-Steckverbinder

165-750N Gewichtskonfiguration Elektrofahrzeug-Ladeanschluss-Tester

Einzelstationstestgerät gemäß IEC 62196-1

Beschreibung des Produkts

Ausrüstung für die Prüfung des Ladeanschlusses für Elektrofahrzeuge IEC 62196-1

Diese spezialisierte Prüfvorrichtung misst die Zugkraft, die erforderlich ist, wenn Prüfstecker von Ladesteckdosen und Verriegelungsvorrichtungen für Elektrofahrzeuge getrennt werden.Gewährleistung der Einhaltung internationaler Sicherheitsstandards.

Konformitätsstandards

Entspricht IEC 62196-1:2022 Absatz 14.1.514.1.6, Fig13, Fig14

Ausrüstungsübersicht

Ausgelegt zur Überprüfung der Zugkraft, wenn Prüfstecker von Steckdosen und Verriegelungsmechanismen entfernt werden, um eine angemessene Leistung und Sicherheit der Steckverbinder sicherzustellen.

Technische Spezifikation

Die Prüfschrauben sind mit fein gemahlenen Kontakten aus gehärtetem Stahl mit einer Oberflächenrauheit von nicht mehr als 0,8 μm über ihre aktive Länge ausgestattet.

Die Berührungsgrößen der Steckdosen oder die Abstände zwischen den Berührungsflächen für andere Steckdosentypen entsprechen den in den einschlägigen Normblättern festgelegten Mindestgrößen mit einer Toleranz von +0,010 mm.

Anmerkung:Die Prüfsteckdosen sind nicht mit diesem Gerät geliefert.

- Nein.	Standards	Abbildung Nr.	Name	Anzahl der FTE
1	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standardblatt 2-I Blatt 1	Prüfstecker:32A,250 V Wechselstrom-Fahrzeug-Eingang	1
2	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	STANDARD-Blatt 2-Blatt 1	Prüfstecker: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
3	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	STANDARD-Blatt 2 - Bildblatt 1	Eintritt des Prüffahrzeugs: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
4	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standardblatt 2-Ilf-Blatt 1	Eintritt des Prüffahrzeugs: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
5	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	STANDARD-Blatt 2-Illa-Blatt 1	Prüfstecker: 16 A, 250 V Einphasenstecker mit einem Pilotenkontakt	1
6	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	STANDARD-Blatt 2-Illa-Blatt 3	Prüffahrzeug-Eingang: 16A, 250V Einphasenfahrzeug-Eingang mit einem Pilotenkontakt
7	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	STANDARD-Blatt 2-Blatt 1	Prüfstecker: 32 A, 250 V Einphasenstecker mit 2 Pilotenkontakten	1
8	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standardblatt 2 - Blatt 3	Prüffahrzeug-Eingang: 32A, 250V Einphasenfahrzeug-Eingang mit 2 Pilotenkontakten
9	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standardblatt 2-Illc-Blatt 1	Prüfstecker: 63 A, 480 V Drei-Phasen-Stecker mit zwei Pilotenkontakten	1
10	IEC 62196-2/Ed.3/CDV (C) IEC ((E))	Standardblatt 2-Illc-Blatt 3	Prüffahrzeug-Eingang: 63 A, 480 V Drei-Phasen-Fahrzeug-Eingang mit 2 Pilotenkontakten
11	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standardblatt 3-Ib Blatt 1	Prüffahrzeuganschluss	1
12	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	STANDARDENLITTE Konfiguration BB-Fahrzeugkopplung 250 A 900 V Gleichspannung STANDARDENLITTE 3-IIA 1	Prüffahrzeuganschluss	1
13	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standardblatt 3-IIIa Blatt 2	Prüffahrzeug-Eingang	1
14	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	STANDARDBLAT 3-IVA Fahrzeug-Eingangsmöglichkeiten 2, 3 und 4 Blatt 2	Prüffahrzeug-Eingang	1
15	IEC 62196-3/Ed.2/CDV (C) IEC ((E))	Standardblatt 3-Ivb Fahrzeug-Eingang für alle Modelle Blatt 1	Prüffahrzeug-Eingang	1

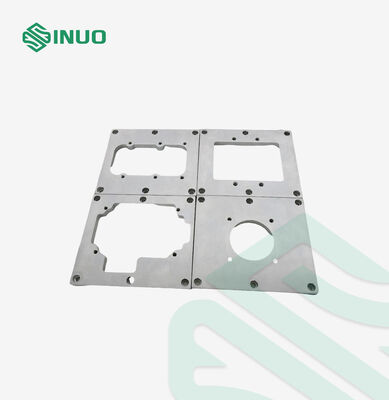

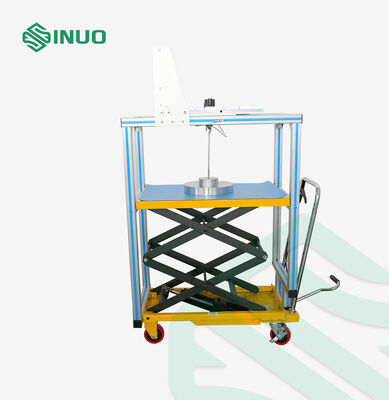

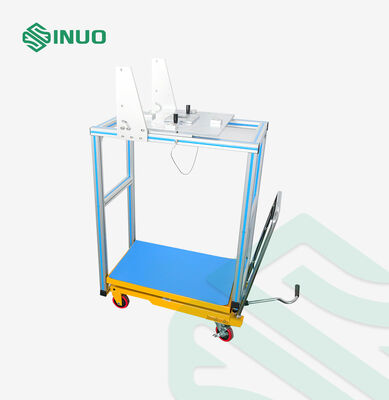

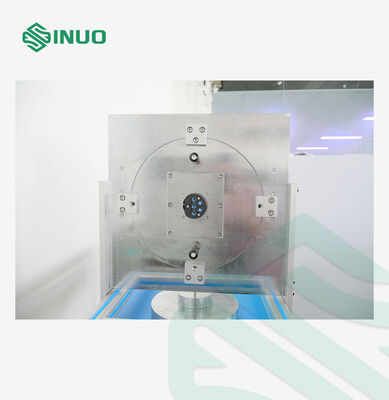

Produktbilder
