AC-Ladegerät umfassendes Prüfsystem AC-EV-Anschlussprüfmaschine

AC-Ladegerät umfassendes Prüfsystem AC-EV-Anschlussprüfmaschine

Markenbezeichnung:	Sinuo
Modellnummer:	SNEQ08
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	20 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Widerstandstestbereich:

1 - 5000 Ω

Thermistor -Testbereich:

100 - 50.000 Ω

Spannung standhalten Reichweite:

AC 0-5KV/DC 0-6KV

Isolierungstestspannung:

DC 100 - 1000 V

Isolationsresistenzbereich:

1mΩ - 1GΩ

Dateneingabemethode:

Scanner (Barcode/QR -Code)

Kontrollsystem:

SPS + Industrie-PC

Computerintegration:

Unterstützt die MES -Integration (optional)

Luftversorgung:

0,6 MPa

Integrierter Widerstandsbereich:

1–5000 Ω

16A AC-Stecker:

Nicht gedrückter RC: 680 Ω, gedrückter RC+R4: 3,38 kΩ

32A AC-Stecker:

Nicht gedrückter RC: 220 Ω, gedrückter RC+R4: 3,52 kΩ

63A AC-Stecker:

Nicht gedrückter RC: 100 Ω, gedrückter RC+R4: 3,4 kΩ

Abmessungen:

B 900 × T 800 × H 1800 mm

Gewicht:

300 KG

Verpackung Informationen:

Sperrholzbox

Versorgungsmaterial-Fähigkeit:

20 Sätze/Monat

Beschreibung des Produkts

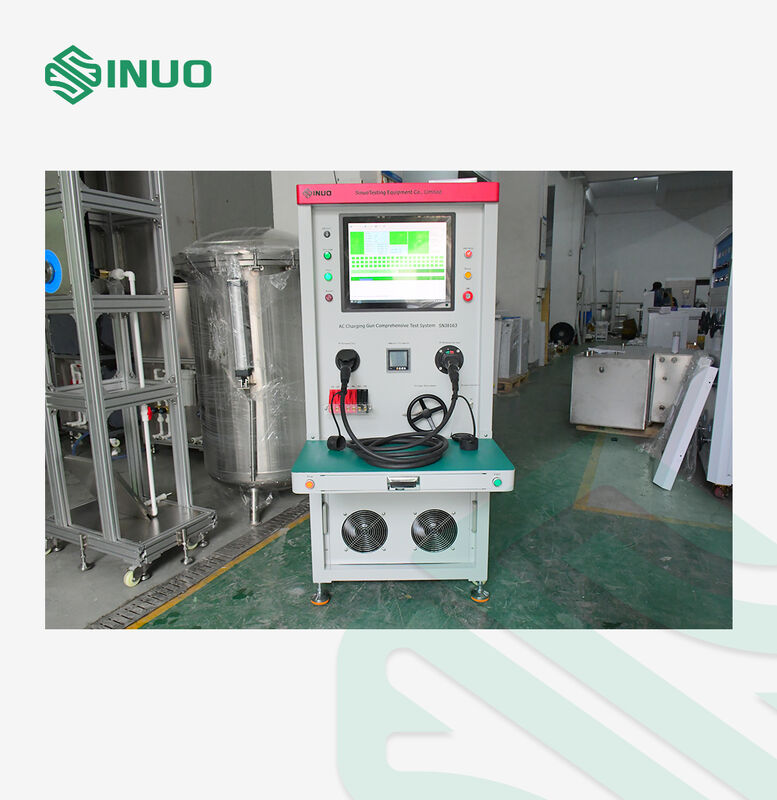

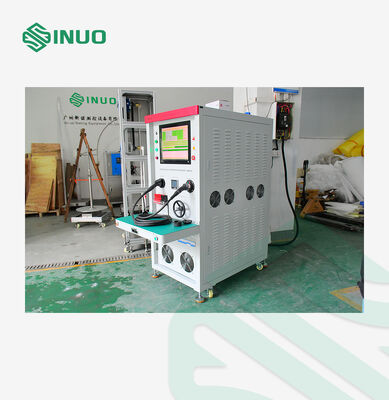

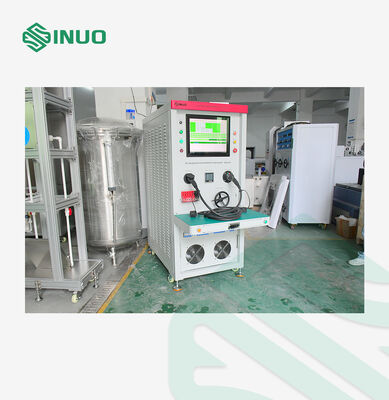

Umfassendes Testsystem für AC-Ladegun EV-Steckverbinder-Testmaschine

Dieses Testsystem wird hauptsächlich zur Funktionsprüfung von AC-Steckern gemäß chinesischen (GB), europäischen (EU) und amerikanischen (UL) Standards verwendet. Jedem Stecker kann ein eindeutiger QR-Code zugewiesen werden, und die Testergebnisse werden automatisch in Berichten gespeichert. Qualifizierte Ergebnisse können direkt ausgedruckt werden. Alle Funktionen werden in einem einzigen Durchlauf automatisch getestet, was hohe Effizienz und Arbeitsersparnis bietet und es für die vollständige Massenproduktionsprüfung in Fabriken geeignet macht.

Testfunktionen

Bruch-, Durchgangs-, Kurzschluss- und Verdrahtungssequenztests für jeden einzelnen Draht
Durchgangswiderstandstest des Hauptleiters
Eingebaute Widerstandsmessung (einschließlich sowohl gedrückter als auch ungedrückter Zustände von Drucktastenschaltern)
Verifizierung der Strombelastbarkeit und Messung des Spannungsabfalls
Isolationsprüfung zwischen Drähten
Dielektrischer Festigkeitstest (Hochspannung) zwischen Drähten
Thermoelementdrahtprüfung

Technische Daten

Stromversorgung	Einphasig AC 220V / 50Hz
Druckluftversorgung	0,6 MPa
Steuerungssystem	SPS + Industrie-PC
Barcode-Scannen	Das Gerät verfügt über einen Scanner zum Lesen von Barcodes oder QR-Codes auf den Testmustern. Scannen Sie das Produkt vor dem Test; nach dem Test wird der gescannte Code automatisch mit dem Testdatensatz verknüpft, wodurch die Rückverfolgbarkeit ermöglicht wird.
Drahtdurchgangstests	Bruch-, Durchgangs-, Kurzschluss- und Verdrahtungssequenztests werden über SPS-Eingangs-/Ausgangs-Scannen durchgeführt. Die SPS ermittelt automatisch bestanden/nicht bestanden.
Eingebauter Widerstandsbereich	1–5000 Ω, Genauigkeit: 1% Obere und untere Grenzwerte können festgelegt werden, um die Produktqualität zu bestimmen.
CC- & PE-Widerstand (Taste gedrückt / nicht gedrückt)	16A AC-Stecker: Nicht gedrückt RC: 680Ω, gedrückt RC+R4:3,38 kΩ 32A AC-Stecker:Nicht gedrückt RC: 220Ω, gedrückt RC+R4:3,52 kΩ 63A AC-Stecker:Nicht gedrückt RC: 100Ω, gedrückt RC+R4:3,4 kΩ Die Messgenauigkeit des Widerstands muss 1%–2% erreichen.
Thermistor-Testbereich	100–50.000 Ω, Genauigkeit: 2% Obere und untere Grenzwerte können festgelegt werden, um die Durchgangsqualität zu bestimmen.
Strombelastbarkeit & Spannungsabfalltest	Misst den Spannungsabfall über Steckverbinder unter Nenn- und Überlaststrombedingungen. Eingebauter dreiphasiger einstellbarer Transformator: 0-380V Ausgang, einstellbare dreiphasige Last 0-35A. Unterstützte Testbereiche: 3,3 kW 16A einphasig 7,4 kW 32A einphasig 11 kW 16A dreiphasig 22 kW 32A dreiphasig
Isolationswiderstandstest	Einphasig: L-N, L-E, E-N Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameter: Testspannung: DC 100–1000V (einstellbar) Unterer Grenzwert: 1 M–1 GΩ (einstellbar) Genauigkeit: ±5% Alarm, wenn der Widerstand < eingestellter Wert
Dielektrischer Festigkeitstest (Hi-Pot)	Einphasig: L-N, L-E, E-N Dreiphasig: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameter: Testspannung: AC 0–5 kV / DC 0–6 kV (einstellbar) Leckstromgrenze: AC 0,1–20 mA, DC 0,01–5 mA Genauigkeit: ±1,5% + 3 Stellen Digitale Anzeige der Spannung, automatische programmierbare Einstellung Alarm, wenn der Leckstrom den eingestellten Wert überschreitet
Teststation	Einzelstation, ein Produkt pro Test
Steckerhalter	EU AC-Fahrzeugsteckerhalter, EU AC-Sockelsteckerhalter, GB AC-Steckerhalter, US AC-Steckerhalter
Endplatte	Spezielle Pressvorrichtung passend zum Testprodukt, mit Klemme und Schutzplatte
Sockelhöhe	750–1000 mm, ergonomisch gestaltet

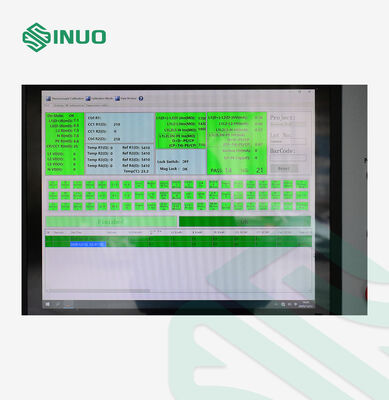

Systemübersicht
