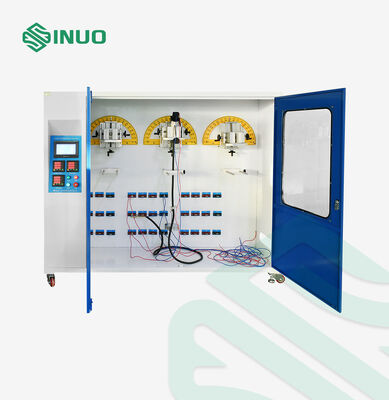

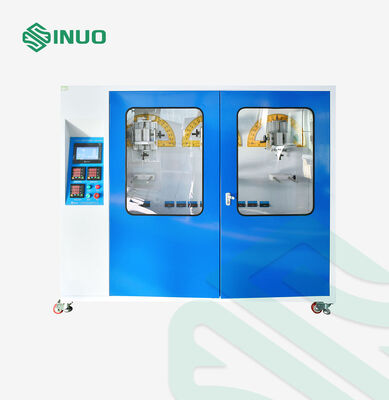

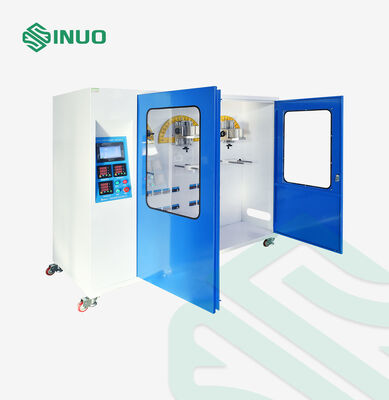

EV-Ladeanschluss-Biegungsprüfer mit 0-360°-Einstellwinkel, PLC-Steuerung und 3 Prüfstationen für die mechanische Festigkeitsprüfung

EV-Ladeanschluss-Biegetest-Mechanische-Belastbarkeitstester für Ladeschnittstellen

Erfüllte Normen & Klauseln

IEC 62196-1:2014 "Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugeinspeisungen – Leitfähiges Laden von Elektrofahrzeugen – Teil 1: Laden von Elektrofahrzeugen bis zu 250 A AC und 400 A DC" Klausel 7.11 und Klausel 7.15

IEC 60309-1:2012 "Stecker, Steckdosen und Kupplungen für industrielle Zwecke – Teil 1: Allgemeine Anforderungen" Klausel 24.4

Geräteübersicht

Konstruiert für kompromisslose Zuverlässigkeit, liefert dieses Biegefestigkeitsprüfgerät präzise und wiederholbare Bewertungen von Ladeschnittstellen für Elektrofahrzeuge, Industriesteckern, Steckdosen und Kupplungen. Es wurde speziell entwickelt, um die Biegefestigkeit flexibler Stromanschlusskabel zu überprüfen und die vollständige Einhaltung der mechanischen Festigkeitsanforderungen in internationalen Normen sicherzustellen.

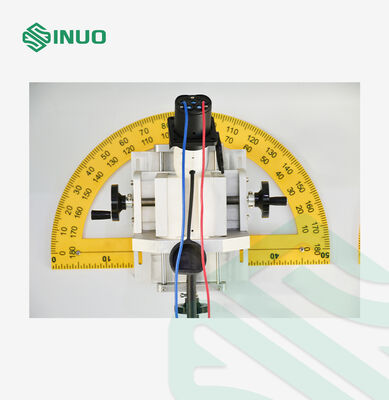

Im Kern treibt ein hochpräziser Servomotor eine sanfte, kontrollierte Schwingbewegung an, die das reale Biegen von Kabeln während des täglichen Gebrauchs genau simuliert. Das intelligente Steuerungssystem führt Tests automatisch durch und stoppt exakt bei der voreingestellten Zyklenzahl, wodurch menschliche Fehler eliminiert und konsistente Ergebnisse garantiert werden. Eine optimierte Aluminiumvorrichtung richtet sich perfekt auf den Kabeleintrittspunkt aus, minimiert seitliche Bewegungen und gewährleistet hochzuverlässige, realitätsnahe Testdaten.

Das Gerät wurde für anspruchsvolle Testumgebungen konzipiert und verfügt über eine robuste, langlebige Struktur und eine stabile AC 220V-Stromversorgung für den Dauerbetrieb. Seine kompakte Stellfläche spart wertvollen Laborraum, während die intuitive Bedienung es Technikern ermöglicht, Tests schnell und sicher zu starten.

Zuverlässig, präzise und auf Langlebigkeit ausgelegt, ist diese Maschine die ideale Testlösung für Hersteller von EV-Ladeausrüstung, F&E-Labore und Zertifizierungsstellen, die die mechanische Haltbarkeit von Stromanschlusskomponenten mit Zuversicht nachweisen wollen.

Technische Parameter
