EV-Ladeanschluss Biegetest Ladeschnittstelle Mechanische Belastbarkeit Tester

EV-Ladeanschluss Biegetest Ladeschnittstelle Mechanische Belastbarkeit Tester

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1009-3
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Kontrollmethode:

SPS-Steuerung, Touchscreen-Bedienung

Angewandter Standard:

Iec 62196-1, Klausel 7,11 und etc.

Fahrmodus:

Servomotor

Teststationen:

3 Stationen

Biegewinkel:

0-360° kann justiert werden

Verbiegende Rate:

0-60mal/Minute, können eingestellt werden

Gewicht laden:

20N, 25N, 50N, 75N, 100N

Verbiegende Zeiten:

0~999999 können voreingestellt werden

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

EV-Ladeanschluss Biegetester

Ladeschnittstellen-Belastbarkeitstester

Mechanische Testausrüstung für EV-Anschlüsse

Beschreibung des Produkts

EV-Ladeanschluss-Biegetest-Mechanik-Belastungstester für Ladeschnittstellen

Erfüllte Normen & Klauseln

IEC 62196-1:2014 "Stecker, Steckdosen, Fahrzeugkupplungen und Fahrzeugeinspeisungen – Leitfähiges Laden von Elektrofahrzeugen – Teil 1: Laden von Elektrofahrzeugen bis zu 250 A AC und 400 A DC" Klausel 7.11 und Klausel 7.15

IEC 60309-1:2012 "Stecker, Steckdosen und Kupplungen für industrielle Zwecke – Teil 1: Allgemeine Anforderungen" Klausel 24.4

Geräteübersicht

Dieses Biegefestigkeitsprüfgerät wurde entwickelt, um die Haltbarkeit und mechanische Zuverlässigkeit von Ladeschnittstellen für Elektrofahrzeuge, Industriesteckern, Steckdosen und Kupplungen zu bewerten. Es testet speziell die Biegeleistung des flexiblen Stromanschlusskabels, wie im Abschnitt "Mechanische Festigkeit" der relevanten Normen gefordert.

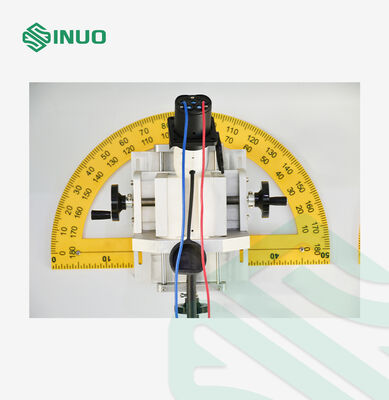

Angetrieben von einem hochpräzisen Servomotor betreibt das System einen Drehteller, der das Prüfstück nach links und rechts schwenkt und automatisch anhält, sobald die voreingestellte Anzahl an Zyklen abgeschlossen ist. Die Vorrichtung verwendet eine Aluminium-Montageplatte und ist so konstruiert, dass die Schwenkachse mit dem Kabeleintrittspunkt der Probe ausgerichtet ist, wodurch eine minimale seitliche Verschiebung und genauere Testergebnisse gewährleistet werden.

Mit einer stabilen AC220V-Stromversorgung und einer robusten Struktur bietet diese Maschine zuverlässige Leistung für Labore, Hersteller von EV-Ladeausrüstung und Qualitätsprüfstellen. Ihre kompakte Stellfläche, die robuste Bauweise und die benutzerfreundliche Bedienung machen sie zu einem unverzichtbaren Werkzeug für die mechanische Belastungsprüfung von Stromanschlusskomponenten.

Technische Parameter

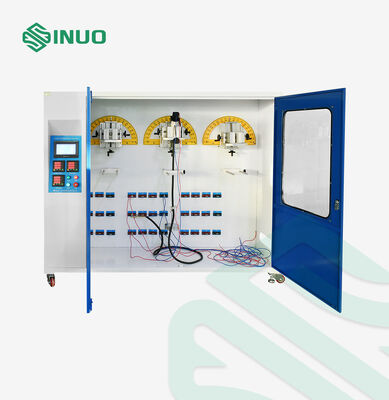

Teststationen	3 Stationen
Testbeurteilung	Beurteilung anhand des Signals, ob Strom fließt oder nicht
Elektrische Steuerungsmethode	PLC-integrierte intelligente Steuerung, 7-Zoll-Mensch-Maschine-Touch-Interface-Bedienung
Antriebsart	Servomotorantrieb
Probenklemmmethode	Mechanische Klemmung, einstellbare Klemmpunktposition
Lastgewicht	20N, 25N, 50N, 75N, 100N
Biegezeiten	0~999999 können voreingestellt werden, Standard ist 20000 Mal
Biegewinkel	0-360° beliebig einstellbar (Standard ±45°)
Lastleistung	Extern, optionaler Lastschrank mit einstellbarer Spannung zwischen den Leitern von 0-250 V und einstellbarem Strom von AC0-400 A
Biegegeschwindigkeit	0-60 Mal/min, kann voreingestellt werden

Details

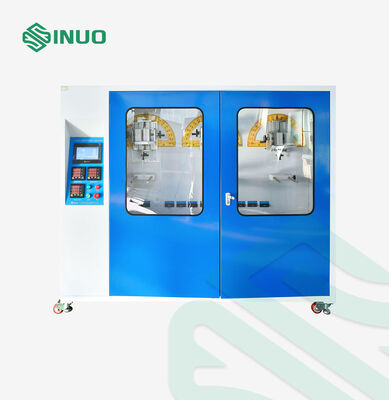

EV-Ladeanschluss Biegetest Ladeschnittstelle Mechanische Belastbarkeit Tester 0

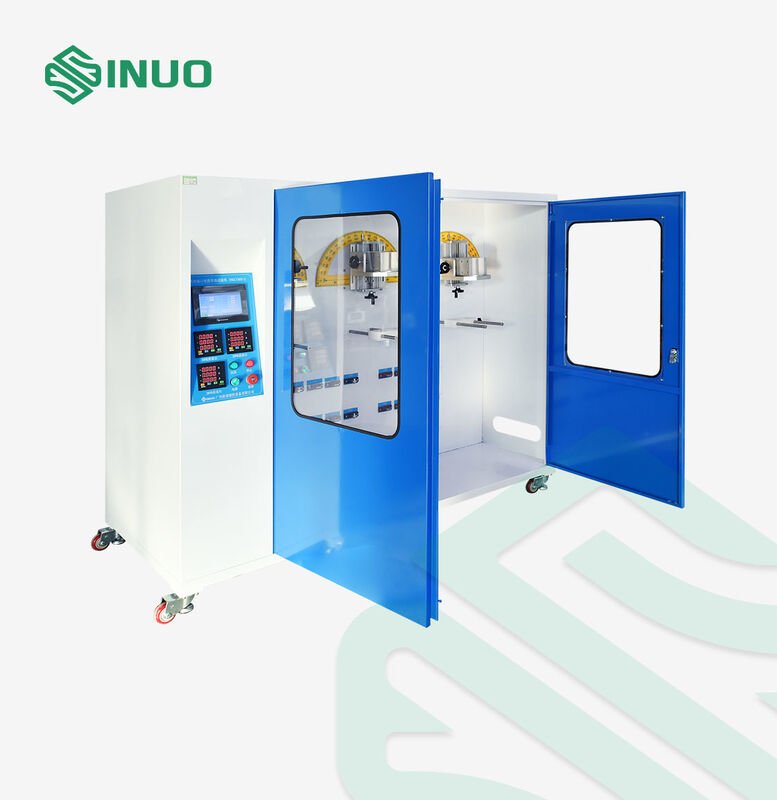

EV-Ladeanschluss Biegetest Ladeschnittstelle Mechanische Belastbarkeit Tester 1
