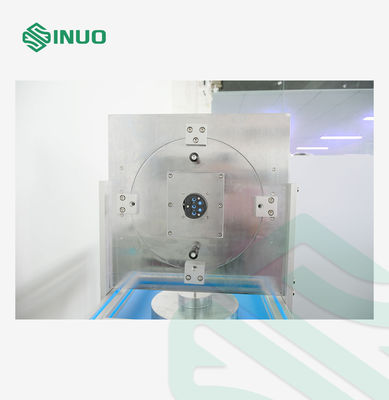

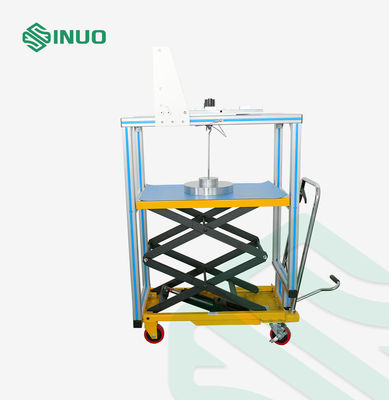

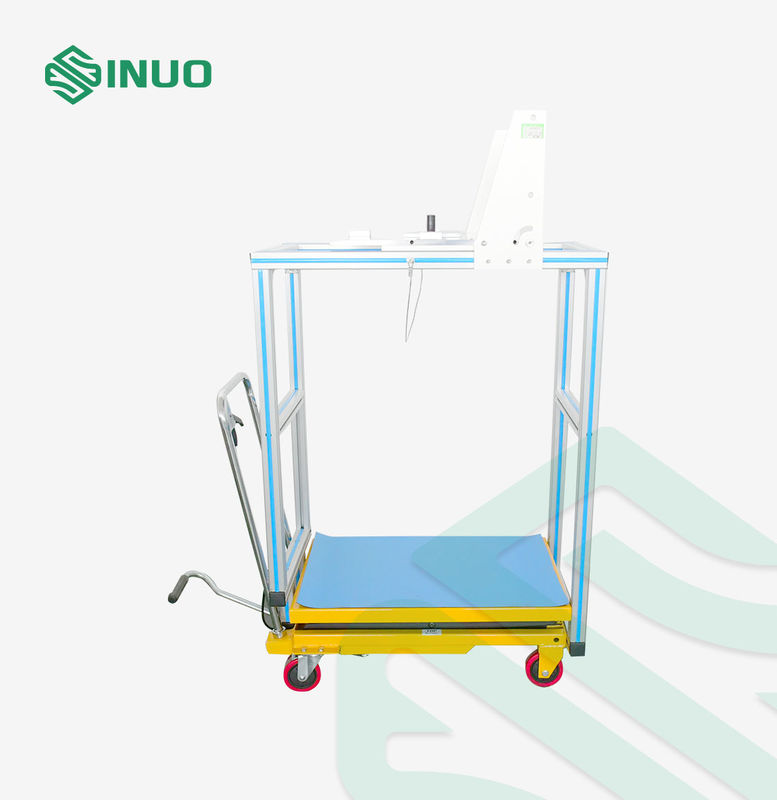

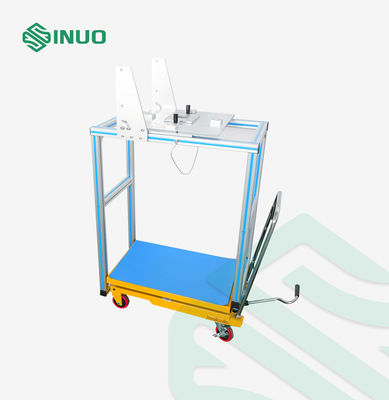

Ausrüstung für die Prüfung des Ladeanschlusses für Elektrofahrzeuge IEC 62196-1

Ausrüstung für die Prüfung des Ladeanschlusses für Elektrofahrzeuge IEC 62196-1

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1013
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/t
Versorgungsfähigkeit:	30 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Angewandte Zahlen:

Fig13, fig14

Angewandte Tabelle:

Tabelle 5

Anwendbare Klauseln:

Klausel 14.1.5, 14.1.6

Angewandter Standard:

IEC 62196-1

Operationsmethode:

Manueller Betrieb

Gewichts-Konfiguration:

165-750N

Teststecker:

Maßgeschneidert

Teststation:

Einzelstation

Verpackung Informationen:

Sperrholzfall

Versorgungsmaterial-Fähigkeit:

30 Sätze/Monat

Hervorheben:

Prüfungsausrüstung für Elektrofahrzeuge

IEC 62196-1 Entnahmeprüfer

Prüfgerät für Anschlüsse von Elektrofahrzeugen

Beschreibung des Produkts

Ausrüstung für die Prüfung des Ladeanschlusses für Elektrofahrzeuge IEC 62196-1

Erfüllte Standards und Klauseln

Diese Prüfgeräte entsprechen IEC 62196-1:2022 Abschnitt 14.1.514.1.6, Abbildung 13, Abbildung 14.

Ausrüstungsübersicht

Es wird verwendet, um die erforderliche Zugkraft zu überprüfen, wenn der Prüfstecker von der Steckdose und der Verschlussvorrichtung herausgezogen wird.

Technische Parameter

Der Prüfstecker muss gemäß den einschlägigen Normblättern feinschleifende Kontakte aus gehärtetem Stahl mit einer Oberflächenrauheit von höchstens 0 haben.8 μm über ihrer aktiven Länge und auf den Nennweiten, mit einer Toleranz von ±0,05 mm.

Die Abmessungen der Steckkontakte oder der Abstand zwischen den Kontaktflächen für andere Steckkontakte müssen den in den einschlägigen Normblättern angegebenen Mindestabmessungen entsprechen.,mit einer Toleranz von^+0,01₀mm

Die Prüfsteckdosen sind nicht in diesem Prüfgerät enthalten; bitte verwenden Sie die Prüfsteckdosen, die der Kunde bereits separat bestellt hat, wie folgt:

- Nein.	Standards	Abbildung Nr.:	Name	Anzahl der FTE
1	IEC62196-2/Ed.3/CDV © IEC ((E)	Standardblatt 2-I Blatt 1	Prüfstecker:32A,250 V Wechselstrom-Fahrzeug-Eingang	1
2	IEC62196-2/Ed.3/CDV © IEC ((E)	STANDARD-Blatt 2-Blatt 1	Prüfstecker: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
3	IEC62196-2/Ed.3/CDV © IEC ((E)	STANDARD-Blatt 2 - Bildblatt 1	Eintritt des Prüffahrzeugs: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
4	IEC62196-2/Ed.3/CDV © IEC ((E)	Standardblatt 2-Ilf-Blatt 1	Eintritt des Prüffahrzeugs: 63 A, 480 V Dreiphasige oder 70 A, 250 V Einphasige	1
5	IEC62196-2/Ed.3/CDV © IEC ((E)	STANDARD-Blatt 2-Illa-Blatt 1	Prüfstecker: 16 A, 250 V Einphasenstecker mit einem Pilotenkontakt	1
6	IEC62196-2/Ed.3/CDV © IEC ((E)	STANDARD-Blatt 2-Illa-Blatt 3	Prüffahrzeug-Eingang: 16A, 250V Einphasenfahrzeug-Eingang mit einem Pilotenkontakt
7	IEC62196-2/Ed.3/CDV © IEC ((E)	STANDARD-Blatt 2-Blatt 1	Prüfstecker: 32 A, 250 V Einphasenstecker mit 2 Pilotenkontakten	1
8	IEC62196-2/Ed.3/CDV © IEC ((E)	Standardblatt 2 - Blatt 3	Prüffahrzeug-Eingang: 32A, 250V Einphasenfahrzeug-Eingang mit 2 Pilotenkontakten
9	IEC62196-2/Ed.3/CDV © IEC ((E)	Standardblatt 2-Illc-Blatt 1	Prüfstecker: 63 A, 480 V Drei-Phasen-Stecker mit zwei Pilotenkontakten	1
10	IEC62196-2/Ed.3/CDV © IEC ((E)	Standardblatt 2-Illc-Blatt 3	Prüffahrzeug-Eingang: 63 A, 480 V Drei-Phasen-Fahrzeug-Eingang mit 2 Pilotenkontakten
11	IEC62196-3/Ed.2/CDV © IEC ((E)	Standardblatt 3-Ib Blatt 1	Prüffahrzeuganschluss	1
12	IEC62196-3/Ed.2/CDV © IEC ((E)	Standardblätter Konfiguration BB Fahrzeugkopplung 250 A 900 V Gleichstrom STANDARD-Blatt 3-Iia-Blatt 1	Prüffahrzeuganschluss	1
13	IEC62196-3/Ed.2/CDV © IEC ((E)	Standardblatt 3-IIIa Blatt 2	Prüffahrzeug-Eingang	1
14	IEC62196-3/Ed.2/CDV © IEC ((E)	STANDARDBLAT 3-IVA Fahrzeug-Eingangsmöglichkeiten 2, 3 und 4 Blatt 2	Prüffahrzeug-Eingang	1
15	IEC62196-3/Ed.2/CDV © IEC ((E)	Standardblatt 3-Ivb Fahrzeug-Eingang für alle Modelle Blatt 1	Prüffahrzeug-Eingang	1

Einzelheiten:

Ausrüstung für die Prüfung des Ladeanschlusses für Elektrofahrzeuge IEC 62196-1 0
