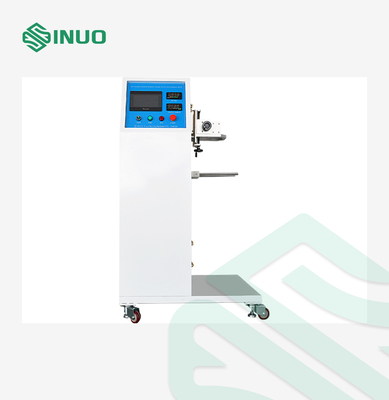

Elektrofahrzeugladekonnektor Flexibilitätsprüfung Ausrüstung Haltbarkeitsprüfer IEC 62196

Elektrofahrzeugladekonnektor Flexibilitätsprüfung Ausrüstung Haltbarkeitsprüfer IEC 62196

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1009
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sets Per Month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Test station:

Single station

Equipment weight:

150kg

Bending rate:

0-60 times/min

Bending angle:

0-360° adjustable

Equipment dimensions:

W1000*D800*H1600mm

Drive mode:

Servo motor drive

Power supply:

AC220V±10%/50-60Hz

Load weight:

20N,25N,50N,75N,100N,140N

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Hervorheben:

EV-Ladeanschluss-Haltbarkeitstester

EV-Ladeanschluss-Flexibilitätstester

Beschreibung des Produkts

Prüfgerät für die Flexibilität von EV-Ladeanschlusssteckern, Haltbarkeitstester IEC 62196

Erfüllte Normen & Klauseln

Entspricht IEC62196-1:2014 Klausel 7.11 und Klausel 7.15, IEC60309-1:2012 Klausel 24.4.

Produktübersicht

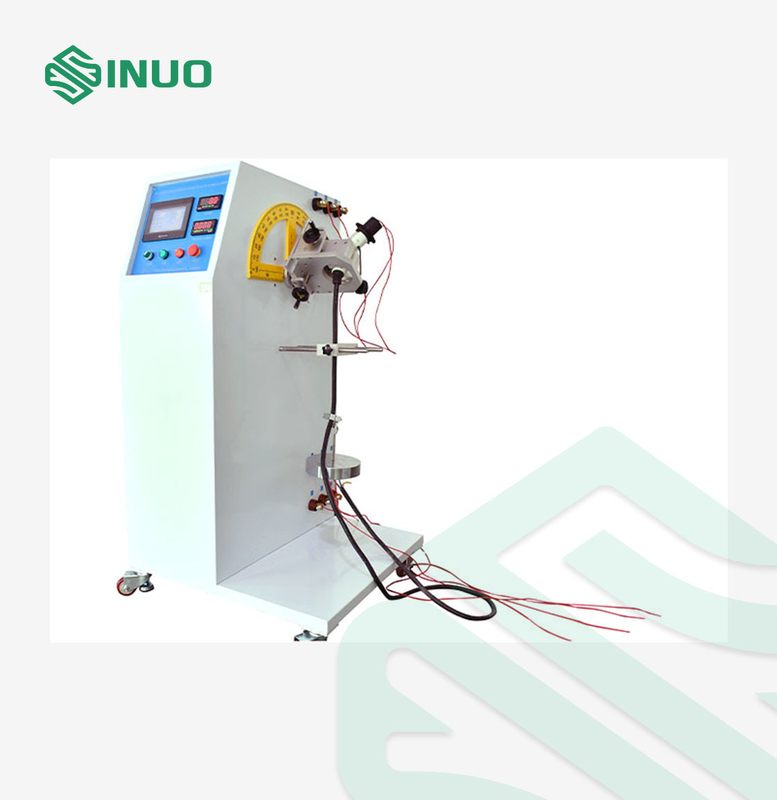

Die EV-Stecker-Flexibilitätsprüfmaschine wurde speziell entwickelt, um die mechanische Festigkeit von Ladeanschlüssen für Elektrofahrzeuge, Industriesteckern, -buchsen und -kupplungen zu bewerten. Sie konzentriert sich auf die Prüfung der Biegeleistung am Kabeleintrittspunkt — einem kritischen Bereich, der in der realen Welt wiederholtem Biegen ausgesetzt ist.

Dieses hochpräzise Gerät arbeitet auf der Grundlage von IEC-Normen und verwendet einen Servomotor, um einen Drehteller anzutreiben, der die Testprobe nach links und rechts oszilliert. Sobald die voreingestellte Anzahl an Biegezyklen erreicht ist, stoppt das System automatisch und signalisiert den Abschluss des Tests. Die intelligente Servosteuerung gewährleistet genaue, wiederholbare Schwenkwinkel und minimale seitliche Verschiebung, wodurch die Zuverlässigkeit des Tests gewährleistet wird.

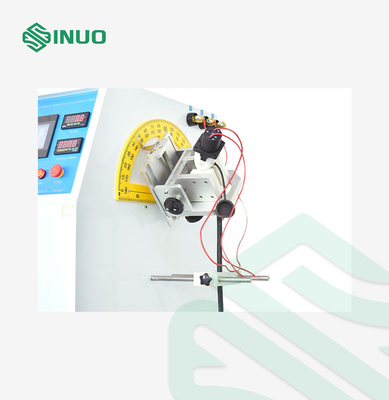

Große Proben können sicher auf langlebigen Aluminiumplatten montiert werden, wobei die Schwenkachse präzise auf den Kabeleintrittspunkt ausgerichtet ist, um reale Belastungen zu simulieren. Dies reduziert unnötige Belastungen und gewährleistet eine authentischere mechanische Simulation.

Die Maschine wurde für den Einsatz in Hochleistungs-Testumgebungen konzipiert und arbeitet mit einem AC220V±10% / 50–60Hz-Stromeingang und liefert einen stabilen Betrieb mit einer Nennleistung von 3KW. Ideal für F&E-Labore, Konformitätsprüfungen und die Qualitätssicherung von EV-Anschlüssen und industriellen Stromkomponenten.

Technische Parameter

EGeräteabmessungen		Ca.: B1000T800H1600mm
Gerätegewicht		150kg
Testbeurteilung		Beurteilung basierend auf dem Signal, ob Strom geleitet wird oder nicht
Elektrische Steuerungsmethode		PLC intelligente integrierte Steuerung, 7-Zoll-Mensch-Maschine-Touch-Interface-Bedienung
Antriebsart		Servomotorantrieb
Lastgewicht		20N,25N,50N,75N,100N,140N

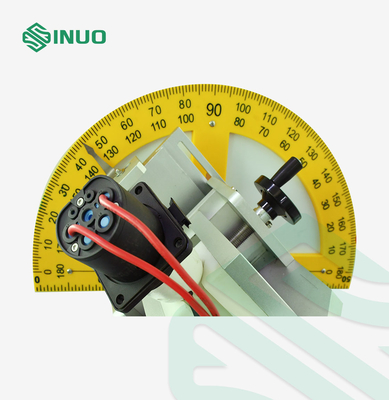

Biegewinkel		0-360° einstellbar (Standard ±45°)
Biegefrequenz	0~999999 kann voreingestellt werden, Standard ist 20000 Mal
Biegegeschwindigkeit	0-60 Mal/min, kann voreingestellt werden
Laststromversorgung	Externer Anschluss, optionaler Lastschrank mit einstellbarer Spannung zwischen den Leitern 0-250V und einstellbarem Strom AC 0-400A
Probenklemmmethode	Mechanische Klemmung, einstellbare Klemmstellenposition

Details

Elektrofahrzeugladekonnektor Flexibilitätsprüfung Ausrüstung Haltbarkeitsprüfer IEC 62196 0
