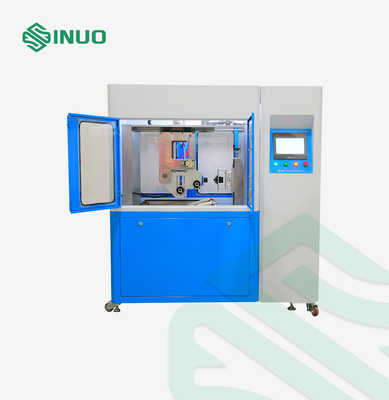

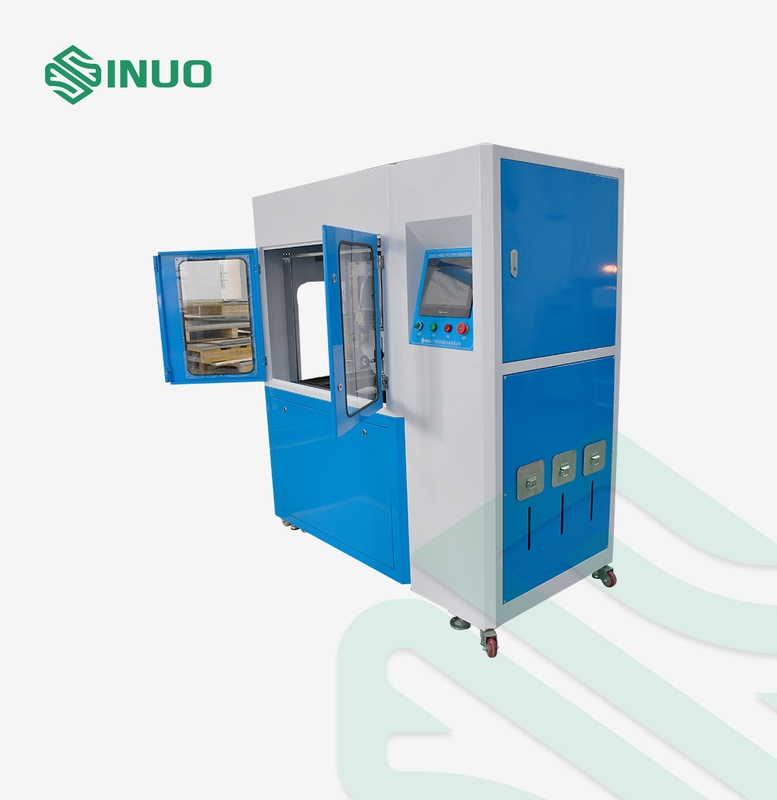

EV-Ladeschnittstellen-Testausrüstung Mechanische Ausdauertestmaschine

EV-Ladeschnittstellen-Testausrüstung Mechanische Ausdauertestmaschine

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1005
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Beispielstrecke:

AC/DC-EV-Ladeanschlüsse, Industriestecker und -steckdosen

Fahrmethode:

Servomotor + elektrische Drehbewegung + Hilfspneumatikzylinder

Steuerungssystem:

PLC + 7-Zoll-HMI-Touchscreen

Bewegungs-Art:

Hand- oder programmierbare automatische Bedienung

Testfrequenz:

0·10 Zyklen/min (verstellbar)

Test-Anschlag:

0-150 mm, Auflösung: 0,01 mm

Testgeschwindigkeit:

0–900 mm/s, einstellbar über Touchscreen

Kraftsensorbereich:

0–500N

Verpackung Informationen:

Sonstige

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

Prüfungsausrüstung für EV-Ladeoberflächen

Mechanische Ausdauertestmaschine

Robuste EV-Ladeschnittstellen-Testausrüstung

Beschreibung des Produkts

EV-Ladebasisprüfgerät Mechanische Langlebigkeitsprüfung

Erfüllte Standards und Klauseln

Diese Prüfgeräte erfüllen die Anforderungen der IEC 62196-1:2022, usw.

Ausrüstungsübersicht

Dieses fortschrittliche Prüfsystem wurde entwickelt, um die mechanischen, thermischen,und elektrische Haltbarkeit von Ladeoberflächen für Elektrofahrzeuge und industriellen Steckdosen unter realen Betriebsbelastungen. Entworfen in voller Übereinstimmung mit den neuesten GB/T- und IEC-Standards, führt es Bruchkapazitätstests, Normalbetrieb (Lebenszyklus) -Tests und mechanische Sperrfunktionstests durch.

Diese Maschine ist mit einem servo-betriebenen Antriebssystem, einer intelligenten Steuerung durch PLC und verstellbaren dreiachsigen Leuchten ausgestattet und unterstützt automatische Steck-/Absteckbewegungen, programmierbare Prüfzyklen, Kraftüberwachung,und Umweltverschmutzungsprüfung (saurer Regen)Es ist eine ideale Lösung für Forschungs- und Entwicklungs-, Qualitätskontroll- und Zertifizierungslabore in der Elektrofahrzeug- und Industrie-Stromanschlussindustrie.

Technische Parameter

Artikel 1	Spezifikation
Produktbezeichnung	Ladeoberfläche, Trennkapazität und Testgeräte für den normalen Betrieb
Erfüllung der Standards	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2022
Prüfobjekte	a) Mechanische Verriegelungsfestigkeit
Probenbereich	Elektrofahrzeuge mit elektrischem Strom (AC/DC)
Fahrmethode	Servomotor + elektrische Drehbewegung + Hilfspneumatikzylinder
Steuerungssystem	Mitsubishi PLC + 7-Zoll-HMI-Touchscreen
Art der Bewegung	Hand- oder programmierbare automatische Bedienung
Testfrequenz	0·10 Zyklen/min (verstellbar)
Testschlag	0-150 mm, Auflösung: 0,01 mm
Testgeschwindigkeit	0 ¥ 900 mm/s, über einen Touchscreen einstellbar
Reichweite des Kraftsensors	0°500N, Genauigkeit ≤±0,5% F.S., Auflösung ≤0,1N
Prüfung des Schließmechanismus	Simuliert den realen Verriegelungs-/Entriegelungsvorgang (vorinstallierbare Zyklen 0999999)
Ausziehkraftbereich	0 ̊200N, einstellbar, Genauigkeit: 0,1N, Haltezeit: 60 s
Lastverbindung	Unterstützung der Verbindungen mit externer Last
Kontaminationstest	Eingebaute Tanks für Säure, Salzwasser und Trübe
Einweichenparameter	Programmierbar: Anzahl der Einweichen, Dauer, Trocknungszeit und Zyklen
Rotationsmerkmal	Automatisches Umdrehen um 90° für Einweichenstests
Dauer der Prüfung	Zyklen, die vorinstalliert werden können
Kontaktzeit der Bruchkapazität	0.5999.9s (vorinstallierbar, Standard erfordert 2994s)

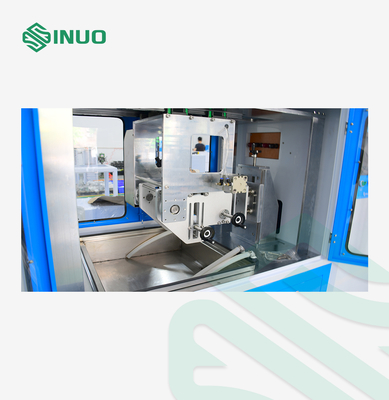

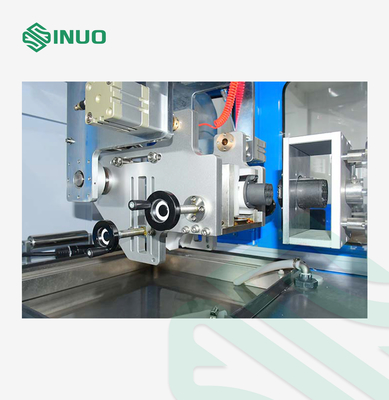

Einrichtungsplan	Dreiachsige verstellbare Befestigungseinrichtung, kompatibel mit GB/US/EU-Anschlüssen
Erkennungsfunktion	Ermittlung von Lastbruch mit Ausfallmelder und Logging
Sicherheitsschutz	Erdung, Kurzschluss, Überlastung, Notstopp
Stromversorgung (Hauptgerät)	AC220V ±10%, 50 ̊60Hz, 2 kW
Abmessungen	Bei der Prüfung der Leistungsfähigkeit ist der Prüfstand zu prüfen, ob die Leistungsfähigkeit des Prüfsystems nicht überschritten ist.
Gewicht	Ungefähr 150 kg

Einzelheiten

EV-Ladeschnittstellen-Testausrüstung Mechanische Ausdauertestmaschine 0
