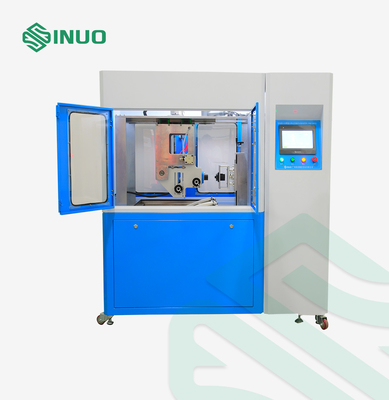

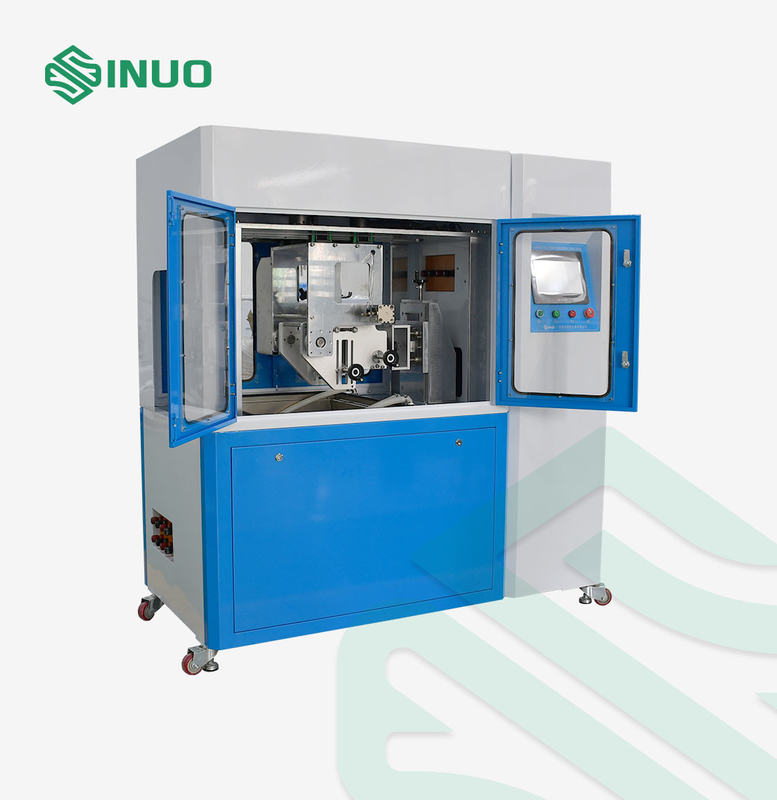

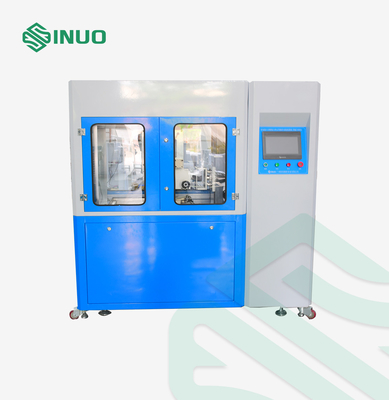

IEC 62196 Charging Plug Tester EV Socket Mechanical Test Device Endurance Tester

IEC 62196 Charging Plug Tester EV Socket Mechanical Test Device Endurance Tester

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1005A
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sets Per Month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Test stroke:

0-150mm

Test speed:

0-1100mm/s

Humidity:

30%-90%

Weight:

150kg

Plug and withdrawal rate:

0-10 times/min

Test station:

Single station

Power supply:

AC220V±10%/50-60Hz

Overall dimensions:

W1000*D750*H1200mm

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Beschreibung des Produkts

IEC 62196 Charging Plug Tester EV Socket Mechanical Test Device Endurance Tester

Complied Standards & Clauses

Conforms to IEC 62196-3: 2020 clause 22 and 23, IEC62196-1: 2020 clause 22 and clause 23, IEC60309-1: 2012 clause 20 and clause 21, etc.

Product Overview

The servo motor drive mechanism is used to perform linear plug-and-pull repetitive actions on the sample, and an external load can be connected for on-off testing. Power on and off time, test speed, stroke, and angle can all be preset through the touch screen.

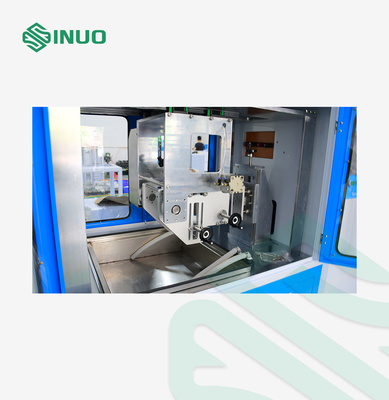

It adopts an integrated frame, driven by a servo motor, precision ball screw and synchronous belt transmission, color touch screen operation and powerful digital display function, PLC intelligent control system; it also uses a three-axis adjustable clamp, suitable for charging gun interface life span test.

Usage environment:

Power supply: AC220V±10%/50-60Hz, 2Kw, working temperature 0-40℃, humidity 30%-90%;

Overall dimensions: approximately W1000*D750*H1200mm; weight: approximately 150kg

Technical Parameters

Parameter	Specification
Test Content	Breaking capacity, normal operation
Test Samples	AC/DC EV charging connectors
Test Station	Single station
Control System	Mitsubishi PLC, 7-inch color HMI
Drive Mode	Servo motor + cylinder assisted locking

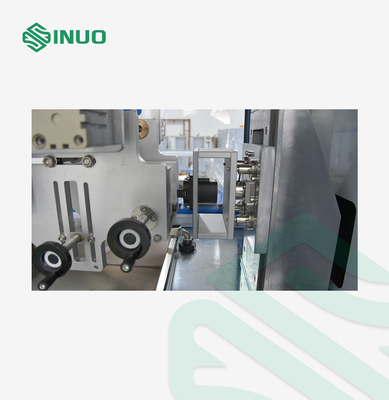

Fixture	3-axis adjustable universal clamp (supports CN/US/EU standard plugs)
Test Cycles	0~999999 (presettable)
Stroke Range	0–150 mm
Test Speed	0–1100 mm/s
Plug Rate	0–10 times/min (e.g. 3.75 cycles/min)
Force Sensor	0–500N, with max. 50kg range
Solution Dip Settings	Programmable dip time, drying time, cycles
External Load	Optional (e.g. SN2217-480V250A)
Safety	Grounding, short-circuit, overload protection
