| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN2210-2 |
| MOQ: | 1 |
| Preis: | Customized |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 30 Sets / Month |

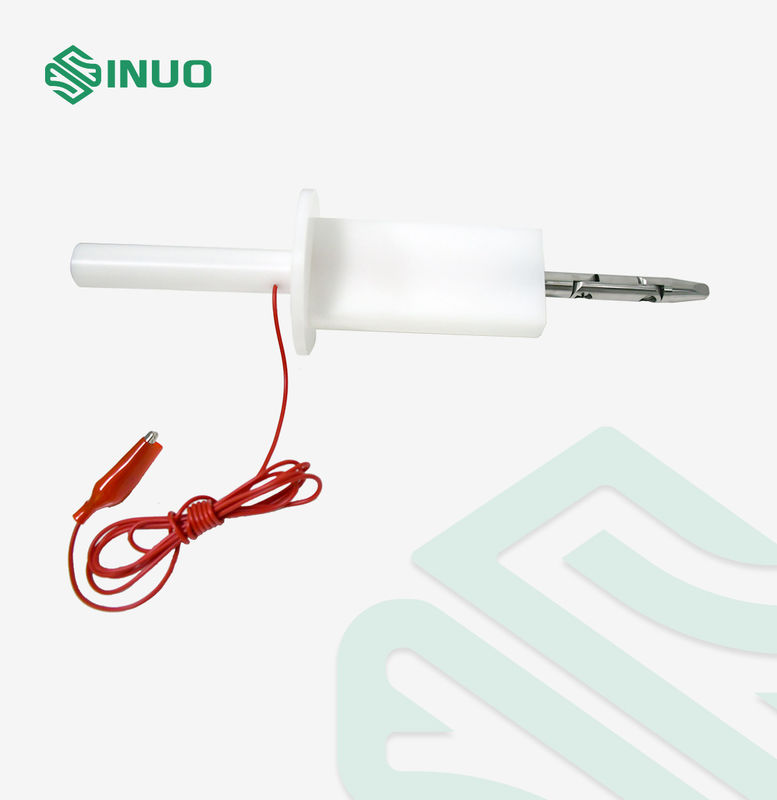

Prüfvorrichtung für Elektrofahrzeugverbindungen Standardprobe B IEC 62196
Erfüllte Standards und Klauseln
Entspricht IEC 62196-1:2022 Absatz 10.1.IEC 62196-1:2022 Abschnitt 10.1.
Ausrüstungsübersicht
Diese Sonde soll den grundlegenden Schutz vor dem Zugang zu gefährlichen Teilen überprüfen. Sie wird auch zum Überprüfen des Zugangsschutzes mit einem Finger verwendet.,Der Finger, die Basis und der isolierte Griff simulieren die Eigenschaften der menschlichen Hand.

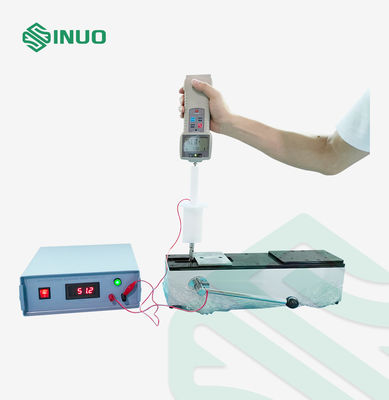

Anpassbar: kann für den Antischock-Test verwendet werden, wenn es mit einem Alligatorclip ausgestattet ist,oder für den Schutz des Gehäuses bei offenem Gewindeloch von M6 am Ende des Griffes (verknüpft mit einem Zug- und Schubdynamometer) verwendet, sollte das Zug- und Schubdynamometer vom Benutzer vorbereitet werden).
Technische Parameter
| Modell | Schnittstellen für die Erstellung von Produkten |
| Name | Standardprüfprobe B |
| Gelenk 1 | 30 ± 0,2 mm |
| Gelenk 2 | 60 ± 0,2 mm |
| Fingerspitzenschneidebenwinkel | 37o0 -10′ |
| Fingerspitze zum Verwirren | 180±0,2 mm |
| Sphärisch | R4±0,05 mm |
| Durchmesser des Prüffingers | F50 mm |
| Fingerspitzen-Stäbe | 14o0 -10′ |
| Anwendbare Norm | F12 0 -0.05 |
| Durchmesser des Abschnitts A-A | F50 mm |
| A-A-Abschnittsbreite | 20 ± 0,2 mm |
| Baffeldurchmesser | F75 ± 0,2 mm |
| Baffeldiecke | 5 ± 0,5 mm |
| Zylindrisch | R2±0,05 mm |
| Fingerlänge | 80±0,2 mm |
