EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 62916-3 Prüfgeräte zur Temperaturerhöhung von Steckdosen und Steckdosen für Elektrofahrzeuge

IEC 62916-3 Prüfgeräte zur Temperaturerhöhung von Steckdosen und Steckdosen für Elektrofahrzeuge

Markenbezeichnung: Sinuo
Modellnummer: Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Ausgangsarbeitsplatz:
1 Gleichstrom-Ausgangsstation
Abmessungen der Ausrüstung:
800*400*400 mm
Höchstleistungs-Spannung:
Gleichspannung unter 15 V
Leistung des Prüfstroms:
DC 200 ¥6500A
Genauigkeit der aktuellen Anzeige:
± 0,25% des Messwerts + 0,25% des Messbereichs
Genauigkeit der Spannungsanzeige:
± 0,25% des Messwerts + 0,25% des Messbereichs
Temperaturmessbereich:
0°260°C
Temperaturmesspunkte:
16 Kanäle
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

Prüfungsausrüstung für die Temperaturerhöhung der EV-Steckdose

,

Prüfgeräte für die Temperaturerhöhung von Elektrofahrzeugsteckern

Beschreibung des Produkts

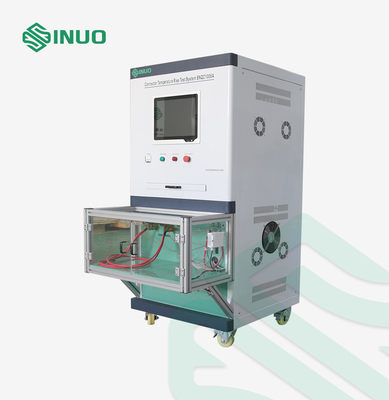

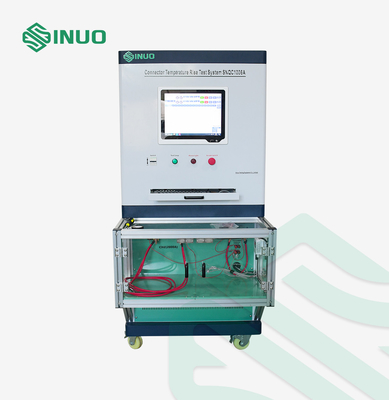

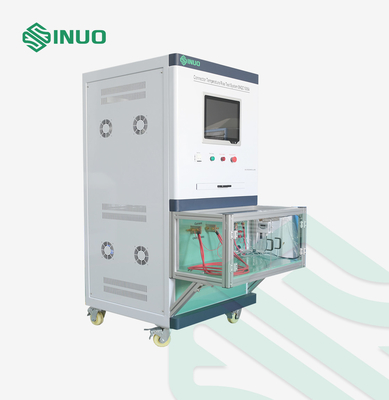

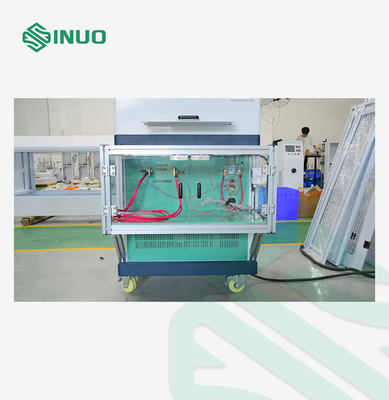

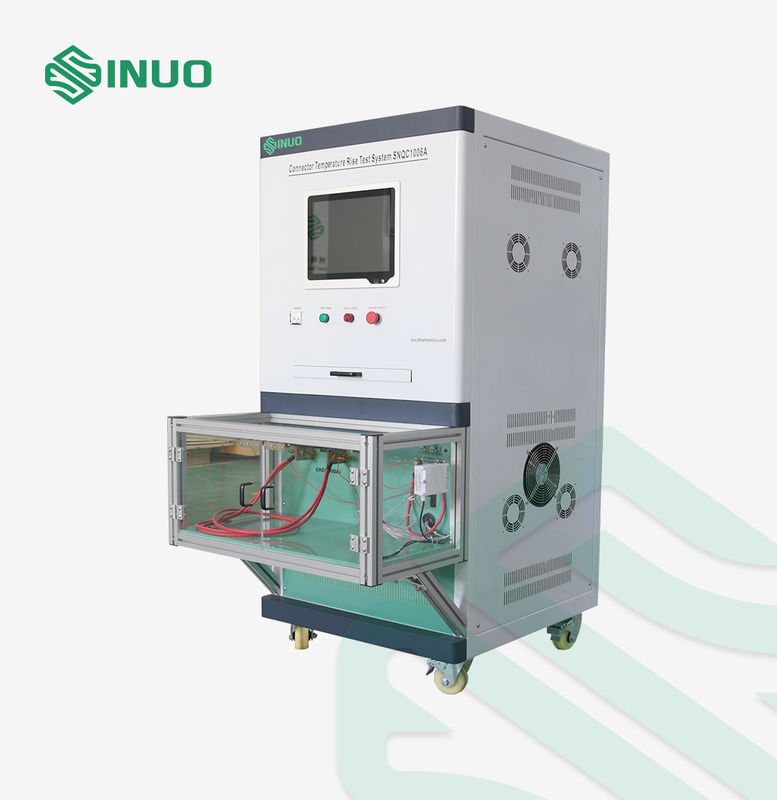

IEC 62916-3 Prüfgeräte zur Temperaturerhöhung von Steckdosen und Steckdosen für Elektrofahrzeuge





Erfüllte Standards und Klauseln




Es ist nach IEC 61851-1:2017 Abschnitt 11 konzipiert und hergestellt.6.



Ausrüstungsübersicht

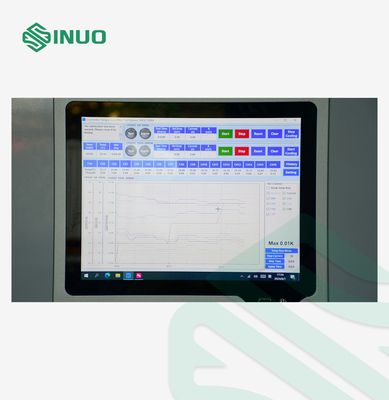

Das System verwendet eine von einem Computer gesteuerte selbstprogrammierte Software. Alle Standardprüfverfahren und Datenbeurteilungen werden vom System gesteuert, was den Betrieb erleichtert. It is used to assess the surface heating and electrode temperature rise of charging interfaces and electrical accessories when connected to load current and to check if the temperature rise meets the standard requirements.

Es ist geeignet, den Temperaturanstiegstest zu erfassen, nachdem der EV-Stecker und die Steckdose den Nennstrom überschritten haben.Beurteilung der Erwärmung der Oberfläche der elektrischen Zubehörteile, wenn der Laststrom angeschlossen ist, und ob der Temperaturanstieg des Endgeräts den Anforderungen der Norm entspricht.



Technische Parameter




Kontinuierlicher Ein-/Aus-Modus

1. Testzeit im kontinuierlichen Modus: 0,01 ‰ 99,99 Stunden

2. Einschalt-/Ausschaltmodus Strom Einschalt-/Ausschaltzeit: 0,01 ¢ 99,99 Stunden

3.Zählung von Einschalten/Ausschalten: 1 ¢ 9999 mal, stoppt automatisch, wenn die Anzahl erreicht ist

4.Strom Einstellung: Programmierbare Steuereinstellungen (kann nach IEC 62196 konfiguriert werden, mit Zeit- und Stromkombinationen wie in der nachfolgenden Tabelle dargestellt)

Maximale Ausgangsspannung Gleichspannung unter 15 V
Funktionsweisen
  1. Kontinuierlicher Modus, Ein-/Aus-Modus, automatischer Temperaturregelungsmodus
Aktuelle Anzeigegenauigkeit ± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 1A
Genauigkeit der Spannungsanzeige ± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 0,01 V
Teststromstabilität ± ((1% des eingestellten Wertes + 0,5A), Reaktionszeit ca. 1 s
Steuerkontakt-Stromversorgung Strombereich AC (0 ∞2) A
Ausgangsarbeitsplatz 1 Gleichstrom-Ausgangsstation
Ständig einstellbarer Prüfstrom

DC 200 ¥6500A

Automatischer Temperaturregelungsmodus

Das System kann einen stabilen Temperaturanstiegswert festlegen und automatisch den entsprechenden Stromwert finden.

Berechnet automatisch den erforderlichen Strom für den gewünschten Temperaturanstieg

Temperaturanstiegsbereich 0°100°C
Stabilitätsgenauigkeit ±0,5°C
Funktion zur Prüfung von Spannungsabfall und Widerstand

Die Ausrüstung ist mit einem mV-Meter ausgestattet, der den Spannungsabfall über den Stecker erfassen und den entsprechenden Widerstandswert berechnen kann.

Stromversorgung

AC 220V ± 10%, 50/60Hz, 50KVA

Abmessungen Bei der Prüfung der Einhaltung der Vorschriften des Anhangs II Nummern 2 und 3 ist der Hersteller zu prüfen, ob die in Anhang I Nummern 3 und 4 genannten Vorschriften erfüllt sind.
Gewicht Ungefähr 400 kg.
