EV-Verbindungsstück-Testgerät
Created with Pixso.

Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät

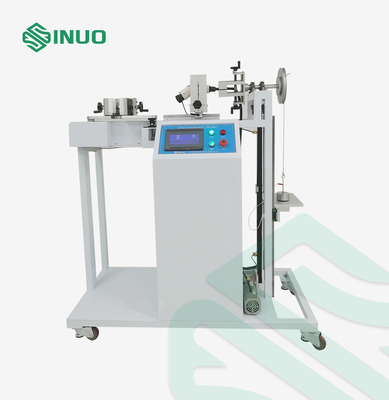

Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät

Markenbezeichnung: Sinuo
Modellnummer: Die in Absatz 1 genannten Anforderungen gelten nicht.
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Antriebsmodus:
elektrisch
Drehmomentrad:
R100mm(Ф200mm) ±0,5mm
Zug-Zyklen:
1-999999 Zyklen
Zugfrequenz:
1 Mal/s
Zeit der Drehmomentanwendung:
0-99H59M59S, kann voreingestellt werden
Betriebsmodus steuern:
Steuerung PLC
Verpackung Informationen:
Andere
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

Prüfgerät zur Prüfung der Zugkraft bei Kabelverankerung

,

Zugkraft- und Drehmomentprüfgerät

Beschreibung des Produkts





Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät





Erfüllte Standards und Klauseln




Es ist nach IEC 61851-1:2017 Abschnitt 11 konzipiert und hergestellt.6.



Ausrüstungsübersicht




Das Gewicht wird verwendet, um Spannung zu erzeugen, und das Gewicht und der Drehmomentarm realisieren Drehmoment.Wenn die Anzahl der Prüfungen oder die Prüfzeit erreicht istNach der Prüfung darf die maximal zulässige Verschiebung des Ladepistolenanschlusskabels den Normwert nicht überschreiten.

Stromversorgung: AC220V±10%/50-60Hz, 1 kW; Betriebstemperatur 0-40°C, Luftfeuchtigkeit 30% bis 90%;

Abmessungen: etwa W1600*D600*H1450mm; Gewicht: etwa 180kg



Technische Parameter




Inhalt der Prüfung Versorgungsstecker und/oder Fahrzeugsteckerkabel der EV-Ladestation
Schematisches Diagramm der Ausrüstung



Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät 0

Referenzschema

Zeit der Drehmomentanwendung 0-99H59M59S kann voreingestellt werden
Ziehzyklen 1-999999 Zyklen, kann vorgegeben werden, Standard ist 100±1 Zyklen
Ziehen Sie anwenden Erfüllung der Spezifikationen 160N, 200N, 240N, 250N, 500N, realisiert durch Überlagerung von Gewichten
Drehmoment anwenden Erfüllung der Spezifikationen von 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m durch Überlagerung von Gewichten
Drehmomentrad R100mm(Ф200mm) ±0,5mm
Zugfrequenz 1 Mal/s wird die tatsächliche Zugzeit durch das elektrische Signal erfasst.
Einrichtung mit einer Breite von nicht mehr als 15 mm
Antriebsmodus Elektrisch
Stromausfallschutz mit einer Leistung von mehr als 50 W
Betriebsmodus der Steuerung PLC-Automatik, Berührungsbildschirmbetrieb
Auswahltabelle für die Gewichtsgleichstellung Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät 1


Einzelheiten

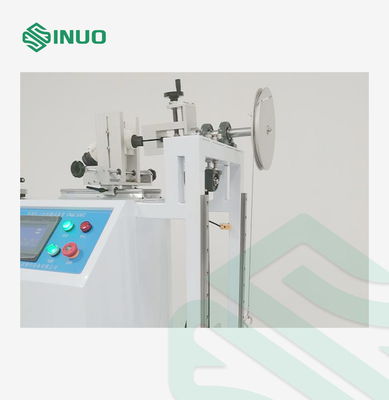

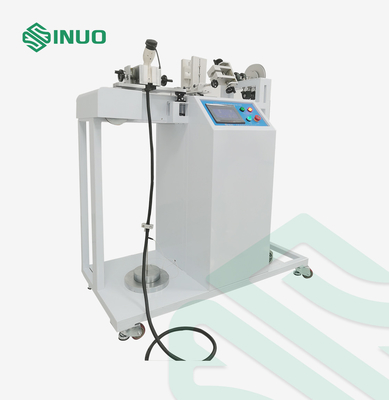

Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät 2Ladestation für Elektrofahrzeuge Kabelverankerung Zugkraft- und Drehmomentprüfgerät 3
