EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 62916-2 Kurzzeitversuchsstrom- und Temperaturanstiegsversuchssystem

IEC 62916-2 Kurzzeitversuchsstrom- und Temperaturanstiegsversuchssystem

Markenbezeichnung: Sinuo
Modellnummer: Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
aus China
Zertifizierung:
Calibration Certificate (Cost Additional)
Gewicht:
400 Kilo
Abmessungen:
Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe b Absatz 1 Buchsta
Stabilitätsgenauigkeit:
±0,5°C
Abtastfrequenz:
100ms bis 1800s
Temperaturmessungsstrecke:
0°260°C
Temperaturmesspunkte:
16 Kanäle
Datenaufzeichnungs-Abstand:
100ms bis 1800s
Temperaturanstiegsbereich:
0°100°C
Verpackung Informationen:
Ausfuhrverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

Kurzzeitversuchsstromsystem

,

IEC 62916-2 Aufsteigerprüfsystem

,

Strom- und Temperaturanstiegsprüfsystem

Beschreibung des Produkts





IEC 62916-2 Kurzzeitversuchsstrom- und Temperaturanstiegsversuchssystem



Erfüllte Standards und Klauseln




Dieses Prüfsystem entspricht den Normvorschriften der Norm IEC 62196-1Ed.4CDV 2020 Abschnitt 12.3, Ziffer 24, Tabelle 10, Ziffer 34.2, 34.4 und 35.4., IEC 62916-2, IEC 62916-3, usw.



Produktübersicht




Es ist geeignet, den Temperaturanstiegstest zu erfassen, nachdem der EV-Stecker und die Steckdose den Nennstrom überschritten haben.und Bewertung der Erwärmung der Oberfläche der elektrischen Zubehörteile bei Anschluss des Laststroms, und ob der Temperaturanstieg des Endgeräts die Anforderungen der Norm erfüllt.



Eigenschaften der Ausrüstung
Das System verwendet eine von einem Computer gesteuerte selbstprogrammierte Software. Alle Standardprüfverfahren und Datenbeurteilungen werden vom System gesteuert, wodurch die Bedienung einfach ist.Es wird verwendet, um die Oberflächenheizung und den Elektroden-Temperaturanstieg von Ladeoberflächen und elektrischen Zubehörteilen zu bewerten, wenn sie mit Laststrom verbunden sind, und um zu überprüfen, ob der Temperaturanstieg den Normvorschriften entspricht.



Technische Parameter




Ausgangsarbeitsplatz 1 Gleichstrom-Ausgangsstation
Maximale Ausgangsspannung Gleichspannung unter 15 V
Ständig einstellbarer Prüfstrom DC 200 ¥6500A
Aktuelle Anzeigegenauigkeit ± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 1A
Genauigkeit der Spannungsanzeige ± ((0,25% des Messwerts + 0,25% des Messbereichs), Auflösung 0,01 V
Teststromstabilität ± ((1% des eingestellten Wertes + 0,5A), Reaktionszeit ca. 1 s
Steuerkontakt-Stromversorgung Strombereich AC (0 ∞2) A
Funktionsweisen Kontinuierlicher Modus, Ein-/Aus-Modus, automatischer Temperaturregelungsmodus
Kontinuierlicher Ein-/Aus-Modus

1. Testzeit im kontinuierlichen Modus: 0,01 ‰ 99,99 Stunden

2. Einschalt-/Ausschaltmodus Strom Einschalt-/Ausschaltzeit: 0,01 ‰ 99,99 Stunden

3.Zählung von Einschalten/Ausschalten: 1 ¢ 9999 mal, stoppt automatisch, wenn die Anzahl erreicht ist

4.Strom Einstellung: Programmierbare Steuereinstellungen (kann nach IEC 62196 konfiguriert werden, mit Zeit- und Stromkombinationen wie in der nachfolgenden Tabelle dargestellt)

Automatischer Temperaturregelungsmodus

Das System kann einen stabilen Temperaturanstiegswert festlegen und automatisch den entsprechenden Stromwert finden.

• Temperaturanstiegsbereich: 0°100°C

• Genauigkeit der Stabilität: ± 0,5°C

• Berechnet automatisch den erforderlichen Strom für den gewünschten Temperaturanstieg



Temperaturanstiegsprüfung (eingebautes Temperaturprüfgerät):

  • Temperaturmessbereich: 0 ̊260°C, Genauigkeit: ±0,3% der Messwerte + 1°C; Auflösung: 0,1°C
  • Temperaturmesspunkte: 16 Kanäle (einschließlich 1 Punkt zur Messung der Umgebungstemperatur)
  • Unterstützte Thermocouple-Typen: Das Gerät unterstützt J, K, T, E, S, N, B, R-Typ-Thermocouple.
  • Für die Messung verwendetes Thermoelement: USA Ω Company K-Typ 30AWG Feindrahtthermoelement, Länge 2 Meter, insgesamt 20 Stück.
  • Temperatursonden: Die Temperatursonden können Live-Tests durchführen, ohne das Instrument zu beschädigen.
  • Temperatur-Scan-Geschwindigkeit und Aufnahmezwischenzeit: 0,11800 Sekunden für alle Kanäle.

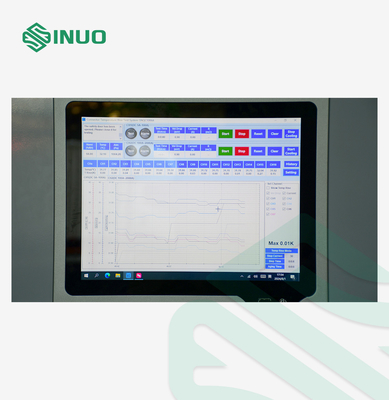

  • Temperaturdatenerfassung: automatisch vom Computer ausgefüllt, mit Konfiguration für eine Computerprüfsoftware.
  • Die Software kann einen Umgebungstemperaturkanal festlegen und die Umgebungstemperatur während der Datenerhebung automatisch abziehen.

Einzelheiten

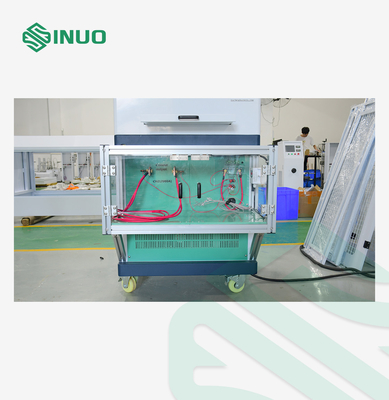

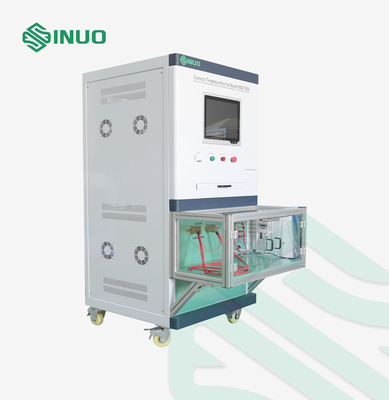

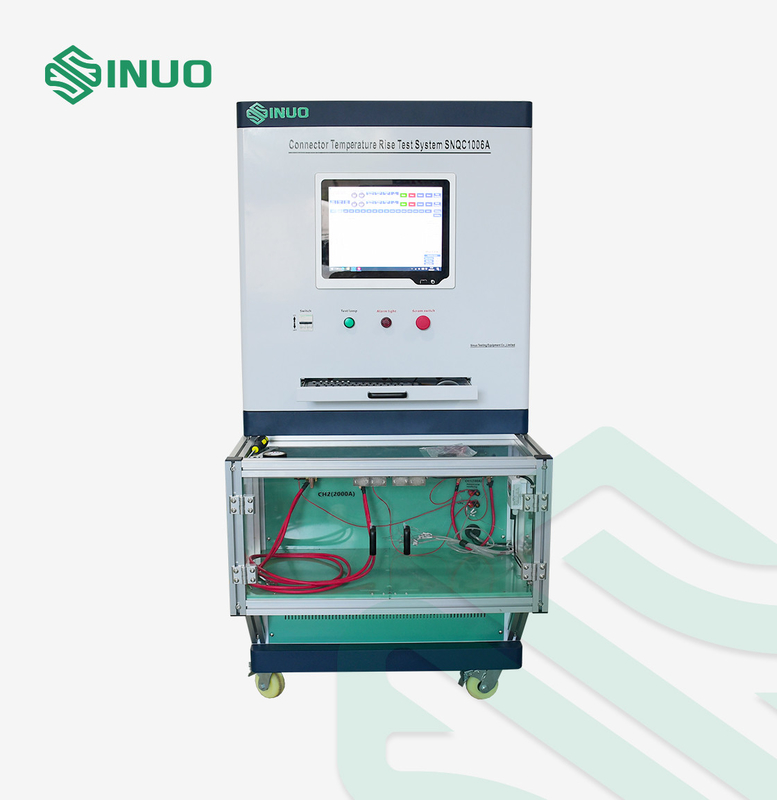

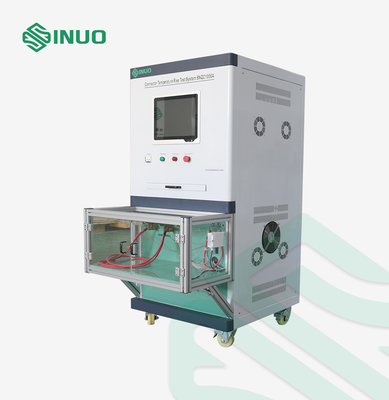

IEC 62916-2 Kurzzeitversuchsstrom- und Temperaturanstiegsversuchssystem 0IEC 62916-2 Kurzzeitversuchsstrom- und Temperaturanstiegsversuchssystem 1
