IEC 61851 Prüfgerät zur Prüfung der Zugkraft und des Drehmoments bei Kabelverankerung

IEC 61851 Prüfgerät zur Prüfung der Zugkraft und des Drehmoments bei Kabelverankerung

Markenbezeichnung:	Sinuo
Modellnummer:	Die in Absatz 1 genannten Anforderungen gelten nicht.
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

aus China

Zertifizierung:

Calibration Certificate (Cost Additional)

Abmessungen:

W1600*D600*H1450mm

Gewicht:

180 kg

Antriebsmodus:

Elektrisch

Drehmomentrad:

R100mm(Ф200mm) ±0,5mm

Zugfrequenz:

1 Mal/s

Zug-Zyklen:

1-999999 Zyklen

Zeit der Drehmomentanwendung:

0-99H59M59S

Betriebsmodus steuern:

PLC und Touchscreen

Verpackung Informationen:

andere

Versorgungsmaterial-Fähigkeit:

1 Sätze/Monat

Hervorheben:

Prüfgerät zur Prüfung der Zugkraft bei Kabelverankerung

Zugkraft- und Drehmomentprüfgerät

Prüfgeräte für Elektrofahrzeugverbindungen nach IEC 61851

Beschreibung des Produkts

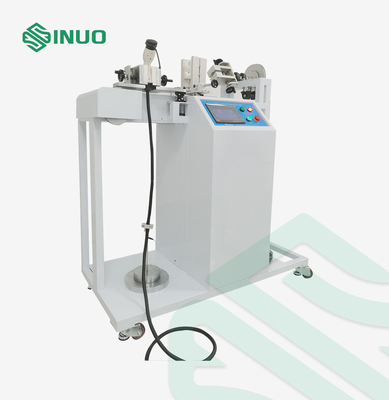

IEC 61851 Prüfgerät zur Prüfung der Zugkraft und des Drehmoments bei Kabelverankerung

Erfüllte Standards und Klauseln

Es ist nach IEC 61851-1:2017 Abschnitt 11 konzipiert und hergestellt.6.

Ausrüstungsübersicht

Muster und Einschränkungen: Ladestation für Elektrofahrzeuge.

Zweck der Prüfung: Zur Prüfung der Fähigkeit der Anschlusskabelzubehör von Ladestationen für Elektrofahrzeuge, einer bestimmten Spannung und einem bestimmten Drehmoment standzuhalten.

Prüfprinzip: Die Zugkraft wird mit Hilfe eines Motors für den Antrieb eines exzentrischen Radmechanismus oder eines Schraubenmechanismus erzeugt.Die Drehzahl des Motors ist einstellbar, um sicherzustellen, dass die Zugkraft jedes Mal genau angewendet wird. Das Drehmoment wird mit Hilfe eines Motors, eines Trays, eines Gewichts und eines Zeitrelais realisiert.

Struktur und Merkmale:Das Gewicht wird verwendet, um Spannung zu erzeugen, und das Gewicht und der Drehmomentarm realisieren Drehmoment.Wenn die Anzahl der Prüfungen oder die Prüfzeit erreicht istNach der Prüfung darf die maximal zulässige Verschiebung des Ladepistolenanschlusskabels den Normwert nicht überschreiten.

Verwendung Umfeld:

Stromversorgung: AC220V±10%/50-60Hz, 1 kW; Betriebstemperatur 0-40°C, Luftfeuchtigkeit 30% bis 90%;

Abmessungen: etwa W1600*D600*H1450mm; Gewicht: etwa 180kg

Technische Parameter

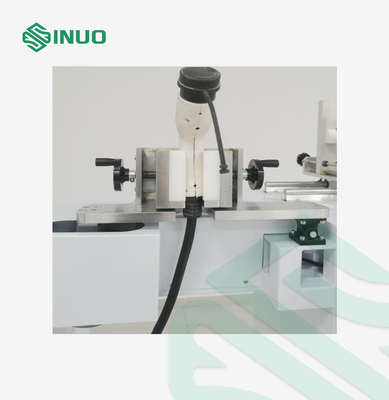

Inhalt der Prüfung	Versorgungsstecker und/oder Fahrzeugsteckerkabel der EV-Ladestation
Schematisches Diagramm der Ausrüstung	Referenzschema
Betriebsmodus der Steuerung	PLC-Automatik, Berührungsbildschirmbetrieb
Antriebsmodus	Elektrisch
Ziehen Sie anwenden	Erfüllung der Spezifikationen 160N, 200N, 240N, 250N, 500N durch Überlagerung von Gewichten
Drehmoment anwenden	Erfüllung der Spezifikationen von 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m durch Überlagerung von Gewichten

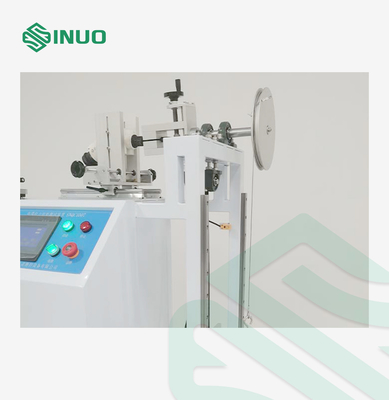

Drehmomentrad	R100mm(Ф200mm) ±0,5mm
Zugfrequenz	1 Mal/s, die tatsächliche Zugzeit wird durch ein elektrisches Signal erfasst
Ziehzyklen	1-999999 Zyklen, kann vor eingestellt werden, Standard ist 100±1 Zyklen
Zeit der Drehmomentanwendung	0-99H59M59S, kann voreingestellt werden
Stromausfallschutz	mit einer Leistung von mehr als 50 W
Einrichtung	mit einer Breite von nicht mehr als 15 mm
Auswahltabelle für die Gewichtsgleichstellung

Einzelheiten

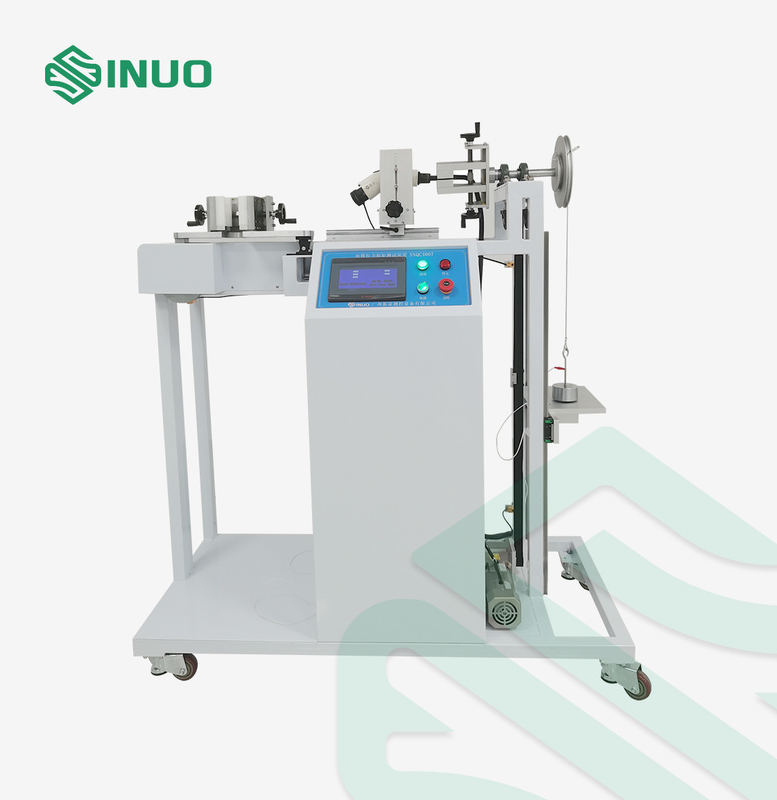

IEC 61851 Prüfgerät zur Prüfung der Zugkraft und des Drehmoments bei Kabelverankerung 2
