| Markenbezeichnung: | Sinuo |
| Modellnummer: | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht. |
| MOQ: | 1 |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 10 Sätze pro Monat |

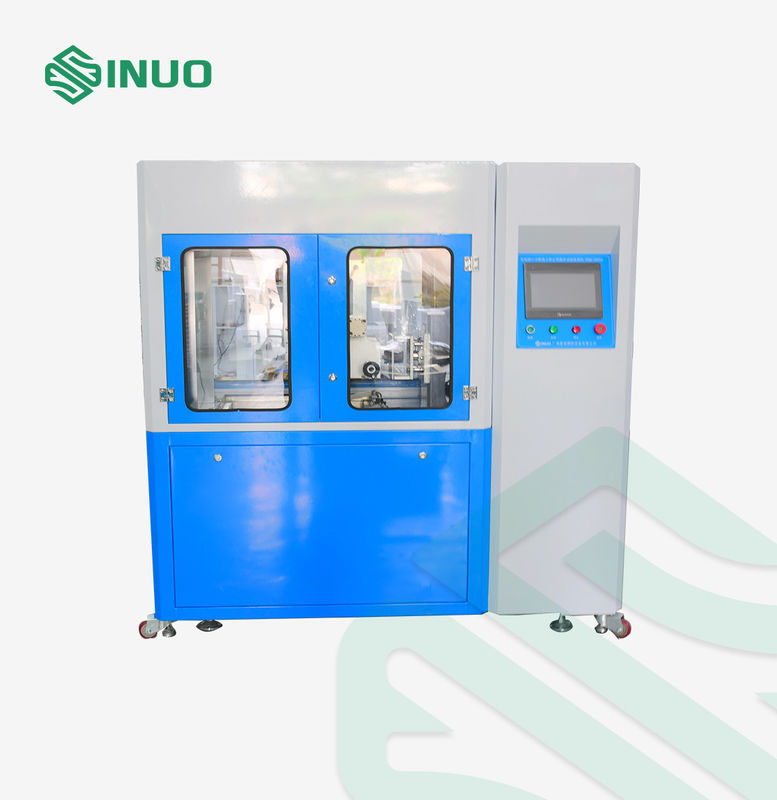

IEC60309 EV-Steckerentnahme und -eingliederung mit Lösungstestmaschine
Erfüllte Standards und Klauseln
Sie entspricht IEC 62196-3: 2020 Abschnitt 22 und 23, IEC 62196-1: 2020 Abschnitt 22 und 23, IEC 60309-1: 2012 Abschnitt 20 und 21, usw.
Produktübersicht
Es wird verwendet, um zu prüfen, ob elektrisches Zubehör wie Ladebeschnittstellen für Elektrofahrzeuge, Industrie-Stecker, Steckdosen und Kupplungen den mechanischen,elektrische und thermische Belastungen, die während des normalen Betriebs ohne übermäßigen Verschleiß oder andere schädliche Auswirkungen aufgetreten sind.
Der Servomotor treibt den Mechanismus an, um die Versuchsproben wiederholt Ein- und Abnahmeaktionen zu machen. Eine externe Belastung kann für die Bruchkapazitätstest verwendet werden.,Schlag, und Winkel können alle auf dem Touchscreen voreingestellt werden.
Technische Parameter
| Testinhalte |
a) Bruch und Kapazität; b) Normalbetrieb |
| Prüfprobenbereich | AC- und DC-Ladegerät |
| Prüfstation | Einzelne Station |
| Elektrische Steuerung | Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb |
| Betriebsmodus | Manuelle oder programmbestimmte Bedienung |
| Funktion | Es hat die Funktion, den normalen Betrieb der Ladeoberfläche zu simulieren, wodurch der Plug-in- und Pull-out-Betrieb der Ladeoberfläche realisiert werden kann.hat auch die programmierbare Einstellung der Prüfgeschwindigkeit, Prüfzeit und Prüfzeiten |
| Antriebsmodus | Der Servomotor treibt die Steck- und Absteckbewegungen sowie die Dreh- und Flüssigkeitsbewegungen an.und der Hilfszylinder realisiert das Öffnen und Schließen des Schalterverriegelungsmechanismus. |
| Musterbefestigung und Klemmmethode |
Mechanische Spannung, dreidimensionale verstellbare Spannung X/Y/Z, verstellbare Spannungspunkteposition, universelle Spannung für nationale Normen, amerikanische NormenEuropäische Standard-AC/DC-Ladeoberflächen |
| Automatische Umdrehung | Ausgestattet mit einem automatischen Umdrehmechanismus an der Ladegeschützspange, die um 90o gedreht werden kann, und die Umdrehzeit kann beliebig im Bereich (0 ~ 600) s eingestellt werden |
| Anzahl der Versuche | 0~999999 mal kann voreingestellt werden, automatisch stoppt, wenn die Zählung den eingestellten Wert erreicht |
| Bremskapazität Leitung Zeit | 1-999.9s vor eingestellt werden kann (der Standard verlangt, dass der elektrische Kontakt nicht länger als 4s und nicht weniger als 2s aufrechterhalten werden sollte) |
| Steck- und Rücknahmequote | 0-10 Mal/min, vorgegeben werden kann (3,75 Zyklen/min, 7,5 Schläge/min) |
| Prüfungsschlag | 0-150 mm, kann vorgegeben werden (der Abstand zwischen Prüfstecker und Prüfsocket beträgt ≥50 mm) |
| Prüfgeschwindigkeit | 0-1100mm/s kann direkt auf dem Touchscreen vorgegeben werden |
| Anzeige des Kraftwerts | Ausgestattet mit einem 50-kg-Kraftsensor, der den Kraftwert in Echtzeit überwachen, eine Kraft-Zeit-Kurve bilden, die maximale Einsetzungs- und Abzugskraft anzeigen kann,und den aktuellen Kraftwert anzeigen, Kraftwertbereich (0 ~ 500) N |
Einzelheiten
