Markenbezeichnung: | Sinuo |
Modellnummer: | SN553 |
MOQ: | 1 |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 10 Sätze pro Monat |

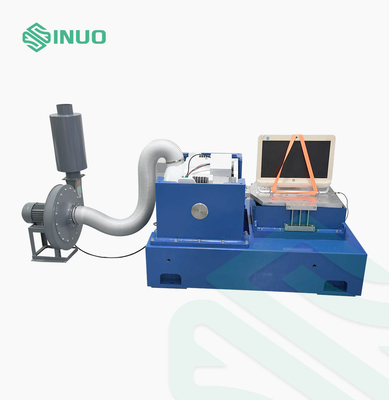

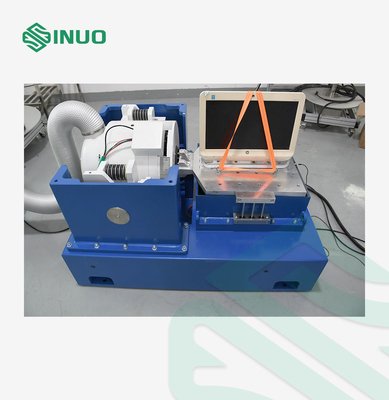

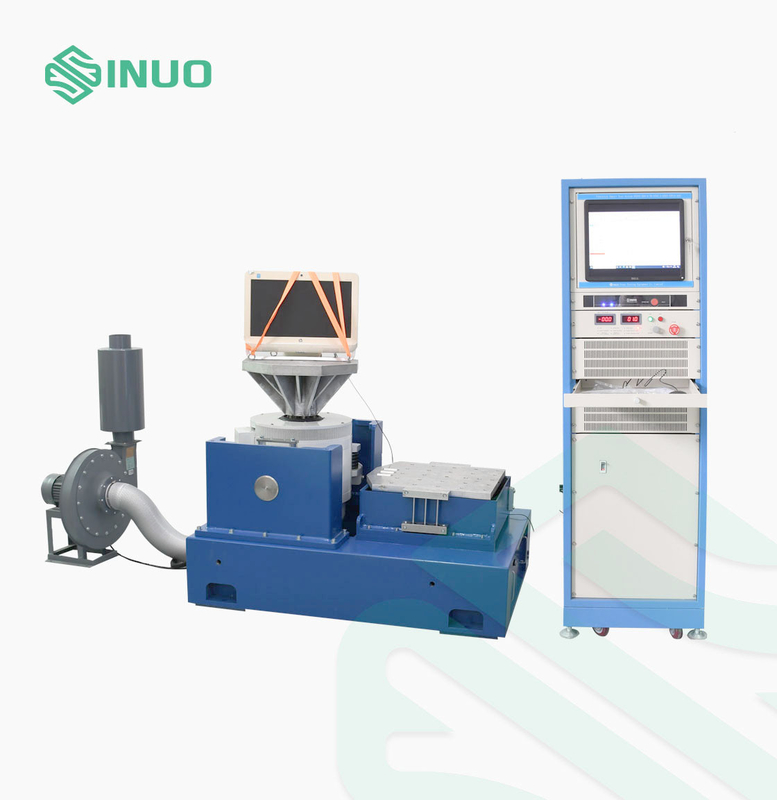

UN 38.3 Sinus-Schockkontrolle Vibration 51mm Prüfsystem 5 ∼ 3500 Hz
Erfüllte Standards und Klauseln
Dieses Vibrationssystem ist nach UN 38.3 Abschnitt 4.3 Prüfung T vorgeschrieben.3, IEC 62133-1:2017 Abschnitt 7.2.2, IEC 62133-2:2017 Abschnitt 7.3.8.1, usw.
Produktübersicht
Vibrationsprüfungen sind die Aktion, bei der ein Bauteil oder ein Gerät erregend oder schockierend angezeigt wird, um zu sehen, wie es in einer realen Umgebung reagieren würde.aus Industrieprodukten wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.
Technische Parameter
VGenerator für Schwingungen | DC-600 | DC-2000 |
Sine-Kraft | 600 kgf (6000N) | 2000 kgf (20000N) |
Zufällige Kraft | 600 kgf (6000N) | 2000 kgf (20000N) |
Schlagkraft | 1200 kgf (12000N) | Bei der Verwendung von Schraubstoffen |
Frequenzbereich | 5 ̊3500 Hz | 5 ̊3500 Hz |
Ständige Verlagerung | 51 mm | 51 mm |
Frequenz der Vibrationsisolation | 3 Hz | 2.5 Hz |
Resonanzfrequenz der ersten Stufe | 3300 ± 5% Hz | 2600 ± 5% Hz |
Schraube auf der Arbeitsplatte | 17*M8 | 17*M10 |
Magnetfluxleckage | < 1 MT | < 1 MT |
Höchstgeschwindigkeit | 2 m/s | 2 m/s |
Höchstbeschleunigung | 750 m/s2(75 g) | 980 m/s2100 g) |
Äquivalente Masse der beweglichen Teile | 8 kg | 20 kg |
Dynamischer Spulendurchmesser | Φ230 mm | Φ280 mm |
Max. Beförderung | 300 Kilo | 300 Kilo |
Gewicht | 590 kg | 2695 kg |
Schaltverstärker | (KA-5) | KA-21 |
Ausgang des Verstärkers | 5 KVA | 21 KVA |
Nenn-Ausgangsspannung | 120 Vrms | 120 Vrms |
Signal-Rausch-Verhältnis | > 65 dB | > 65 dB |
Leistungsverstärker Effizienz | > 95% | > 95% |
Systemschutz | Temperaturschutz, Schutz gegen Überverschiebungen, Schutz gegen Überspannung, Schutz gegen Überstrom, Schutz gegen Unterspannung, Schutz vor Außenbelastungen, Schutz gegen logische Fehler | Temperaturschutz, Schutz gegen Überverschiebungen, Schutz gegen Überspannung, Schutz gegen Überstrom, Schutz gegen Unterspannung, Schutz vor Außenbelastungen, Schutz gegen logische Fehler |
Abmessungen | 1800*900*800 mm | 1800*900*800 mm |
Gewicht | 240 kg | 450 kg |
Einzelheiten
Auswahlformel der Vibrationsmaschine und Strukturdiagramm des Vibrationsgenerators
1- die von der Firma des Kunden bereitgestellten Prüfbedingungen;
2. Testart: Sinus-Sweep; zufällig
3Frequenzbereich: 2-5000 Hz
4. Formel: A(g) = ((2πf) 2Dcm/980 A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)

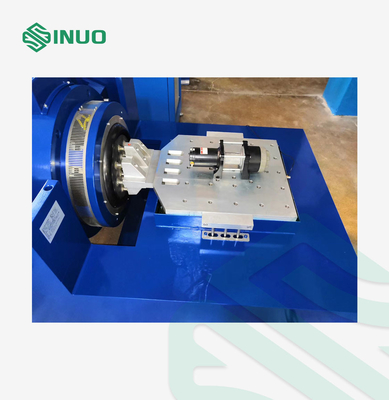

Körperkonfiguration der Vibrationstabelle
1Bewegliche Spirale
Der Vibrationstisch ist mit gegossenen und manuell bearbeiteten beweglichen Spulen, einem optoelektronischen Laststützsystem und einer doppelten Achsführung ausgestattet.Doppellagerführung ist ein einzigartiges Merkmal, das bei Schwingungstests zur Verringerung der dynamischen axalen Kreuzung und Rotation für eine höhere Haltbarkeit hilft.
2Aufregungsspule
Doppelmagnetische Schaltkreisstruktur, geringer Flussdurchfluss, einheitliches Magnetfeld.
3. Körperoberfläche
Mit Hilfe fortschrittlicher Phosphatbehandlung und Fahrzeugfarbtechnik hat es langfristige Verschleiß- und Rostgegenwirkung.
4Kühlzellen für Tische:
Die Aufregungsspule verwendet einen Honigstockluftkanal und der mittlere Magnetring einen zweischichtigen Shuntluftkanal.Um die Kühlung zu verbessern, wird ein neues Luftkanalkonzept eingeführt..
