EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 60884-1 Elektrische Fahrzeugverbindungsterminal Mechanische 75 mm Prüfvorrichtung

IEC 60884-1 Elektrische Fahrzeugverbindungsterminal Mechanische 75 mm Prüfvorrichtung

Markenbezeichnung: Sinuo
Modellnummer: SNQC1012
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Ausrüstungsgewicht:
260 Kilo
Bahnhof:
Einzelne Station
Durchmesser der Drehung:
75 mm /76 mm
Gehäusedurchmesser:
6.5 bis 44,5 mm
Höhenentfernung:
260 bis 660 mm
Geschwindigkeit der Arbeit:
10 ± 2 Rpm, 9 ± 1 Rpm, einstellbar
Geräteabmessungen:
1000 × 700 × 1400 ((mm) W × D × H
Kontroll- und Betriebsverfahren:

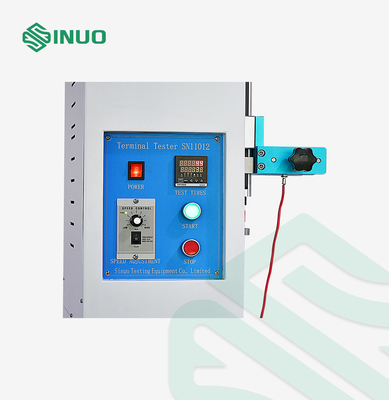

Elektrische Steuerung, Tastenbedienung
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

IEC60884-1 Anschlussterminal für Elektrofahrzeuge

,

Mechanische Verbindungseinheit für Elektrofahrzeuge

,

75 mm elektrische Fahrzeuganschlussterminal

Beschreibung des Produkts

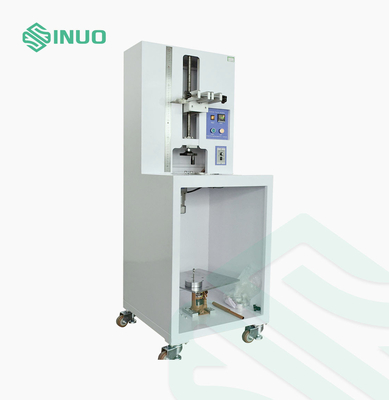

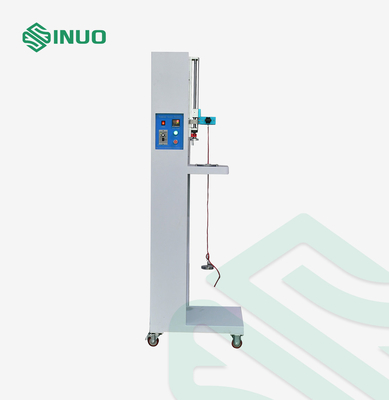

IEC 60884-1 Elektrische Fahrzeugverbindungsterminal Mechanische 75 mm Prüfvorrichtung



Erfüllte Standards und Klauseln




Entspricht IEC 60884-1:2006 Absatz 12.2.5Artikel 12.3.10 und Abbildung 11, Abschnitt 12 der IEC 60669-1:2007.2.5Artikel 12.3.10 und Abbildung 10, IEC60998-2-2:2002 Abschnitt 10.105 und Abbildung 101, UL486A-B:2009 Abschnitt 9.3.2.1Artikel 93.2.3Artikel 93.2.4 und Tabelle 26 und Abbildung 6.



Produktübersicht




Proben und Beschränkungen: Schraubschrauben, Schrauben ohne Gewinde und Steckverbinder.

Anwendung:Prüfen Sie, ob Schraubschraubschlüsse und Schraubschraubschraubschlüsse den mechanischen Belastungen während des normalen Gebrauchs standhalten.Es wird hauptsächlich verwendet, um zu beurteilen, ob die Konstruktion und Struktur von Gewindeverschluss-Endblöcken die Anforderungen erfüllt, dass der Draht beim Verschluss nicht übermäßig beschädigt wird.

Prüfprinzip: Es hat eine Schraubstruktur auf der Leitbahn. Die Anzahl der Prüfungen kann vor dem Gebrauch festgelegt werden.



Technische Parameter




Abmessungen der Ausrüstung 1000 × 700 × 1400 (mm) W × D × H
Gewicht der Ausrüstung 260 kg
Kontroll- und Betriebsverfahren Elektrische Steuerung, Knopfbetrieb
Bahnhof Einzelne Station
Arbeitsgeschwindigkeit 10 ± 2 Rpm, 9 ± 1 Rpm, einstellbar
Durchmesser der Drehung 75 mm /76 mm
Prüfzeit 099 min 59 s, automatischer Abschaltung, wenn die Zeit erreicht ist
Lastgewicht 0.4,0.7,0.9,1.4,2.0,2.9,4.5,6.8,9.5,10.4,14,15,16.8,20,22.7,50,70.3kg ((Über 8,2kg, verwenden Sie gestapelte Gewichte)
Höhenentfernung 260 bis 660 mm
Durchmesser des Gehäuses 6.5 ~ 44.5 mm, insgesamt 12 Stück
Höhenanpassmethode Handregelung mit Schraubschiebeheben

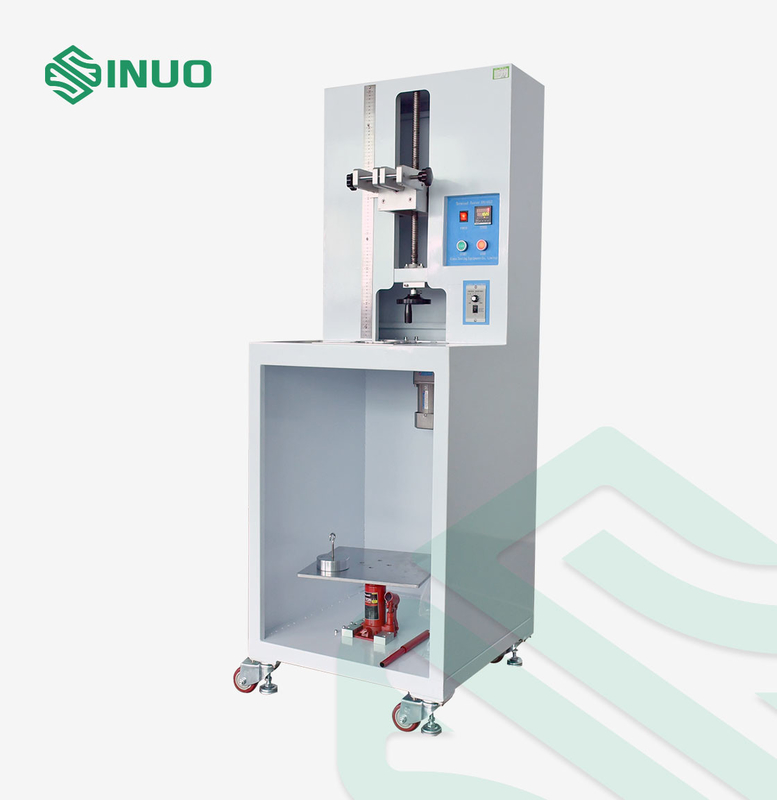

Unterstützung Das Gewichtsfach wird mit einem Jack installiert
