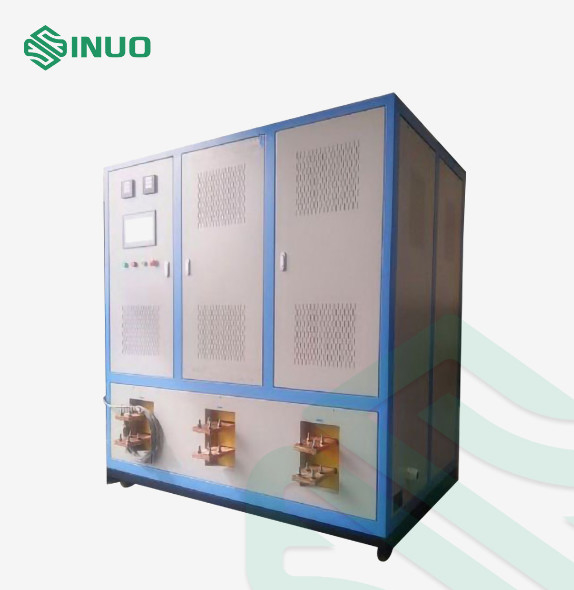

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1020A
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sets Per Month

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Place of Origin:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Auslassspannungsbereich:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Spitzenstrom der Entladung:

Digital konfigurierbar

Discharge voltage:

Programmable control

Gerät-Stromversorgung:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Gegenwärtige Genauigkeit:

Ebenen von 0,5 oder höher, Auflösung ≤ 1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Hervorheben:

Kurzschluss-Strom-Widerstands-Prüfsystem

300V Kurzschlussstrom-Widerstandsprüfungssystem

IEC 62368-1 Prüfgeräte für Elektrofahrzeugverbindungen

Beschreibung des Produkts

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem

Erfüllte Standards und Klauseln

Entspricht Anlage R in IEC 62368-1:2019.

Produktübersicht

Das System verwendet eine Energiespeichervorrichtung, um Energie gemäß den eingestellten Parametern zu speichern, und entlädt, wenn die eingestellte Spannung erreicht wird, um die große Leistungsprüfung zu realisieren.Die Dämpfungsschwingungsfrequenz des Stroms beträgt 50 ± 2 Hz, simuliert die Leistungsfrequenz, und der Spitzenstrom kann 14KA (10KA Sinuswellen-Peak) erreichen, wird er nach Abschluss der Entladung automatisch für die nächste Testrunde aufgeladen.

Während des Prüfvorgangs wird die Wellenform des Entladestroms erfasst und die Strom-Zeit-Kurve automatisch erzeugt.

die Prüfbedingungen für eine Stromversorgungsleistung von 300 V*10KA=3MVA in normalen Laboratorien erfüllen;

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem 0

In dem obigen schematischen Blockdiagramm ist das Design eine gedämpfte Dämpfungsschwingung (α<1) und die Schleifgleichung:

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem 1

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem 2

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem 3

Die tatsächliche Wellenform des Stroms ist in Abbildung a dargestellt.

Technische Parameter

Spitzenstrom der Entladung	Digital konfigurierbar
Auslassspannung	Programmierbare Steuerung
Auslassspannungsbereich	mit einer Leistung von nicht mehr als 50 W
Höchststrom der Entladung	Mindestens 14KA (Sinuswellen-Peakwert von 10KA)
Zeit der Entlastung	Mindestens 20 ms, abgeschwächte Schwingung nach Sinuskurve (Verwendung spezieller Lade- und Entladekomponenten zur hocheffizienten Energiespeicherung, kein Speichereffekt, lange Lebensdauer)
Abweichungsbereich während der Prüfung	Strom 95% ~ 105%; Spannung 100% ~ 105%; Frequenz 95% ~ 105%;
Aktuelle Genauigkeit	Ebenen von 0,5 oder höher, Auflösung ≤ 1A;
Genauigkeit der Spannung	Ebenen 1 oder höher, Auflösung ≤ 1 V;
Auslasswiderstand	1.Verfertigt aus konstanten Drahtmaterialien, der Widerstand ist lang stabil und zuverlässig 2. Spezielle Hochstrom-Kontakt-Schalter wird für die Steuerung verwendet
Stromwellenform	Mit der hochpräzisen Rogowski-Spulenmessung beträgt der Messbereich 20KA und die Bandbreite kann 2MHz erreichen.
Kontrollhost	1. Verwenden Sie einen integrierten LCD-Touchscreen-Computer-Host mit einem 15-Zoll-Monitor, 64G Solid-State-Laufwerk und 8G Speicher. 2- Konfigurieren Sie eine Hochgeschwindigkeitsdatenerfassungskarte, um die Wellenform des Entladungsstroms genau zu messen. 3Die aktuelle Wellenformkurve kann gespeichert und exportiert werden. 4Nachdem die Parameter eingestellt sind, testet das Programm automatisch, analysiert automatisch die Schleifeimpedanz und passt automatisch die Spannung an.
Schutzfunktion	mit einer Leistung von mehr als 50 W und
Gerätenausgabeoberfläche	A. Schutzschalter SCPD (z. B. 25A) oder Sicherung: Der Benutzer kann ihn selbst anbinden. B. Ausgangsdraht: Gemäß dem Querschnitt der Drahtnummer kann der Benutzer ihn selbst anschließen. C. Wenn die Ausrüstung die Fabrik verlässt, wird eine Acrylschutzbedeckung zur Verfügung gestellt, die an die meisten zu prüfenden Produkte angepasst werden kann.
Stromversorgung des Geräts	AC220V 50Hz/60Hz,5KVA,
Abmessungen der Ausrüstung	Bei der Prüfung der Leistungsfähigkeit des Fahrzeugs ist die Leistungsfähigkeit des Fahrzeugs zu überprüfen.
Gewicht der Ausrüstung	750 kg
Arbeitsumfeld	Temperatur 0~30°C, relative Luftfeuchtigkeit nicht mehr als 80% und keine Kondensation, Dampf und ätzendes Gas

Einzelheiten

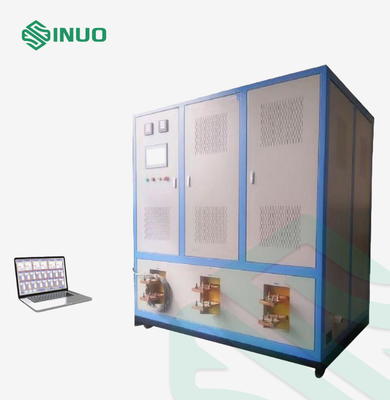

IEC62368-1 300V begrenzter Kurzschluss-Strom-Widerstand-Prüfsystem 4
