IEC60309-1 Ladegerät Stecker und Steckdose 140N Biegeprüfmaschine

IEC60309-1 Ladegerät Stecker und Steckdose 140N Biegeprüfmaschine

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1009
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Ausrüstungsgewicht:

150 kg

Prüfstand:

Einzelne Station

Biegenwinkel:

0-360° justierbar

Verbiegende Rate:

0-60mal/Minute

Antriebsmodus:

Servomotorantrieb

Geräteabmessungen:

W1000*D800*H1600mm

Lastgewicht:

20N, 25N, 50N, 75N, 100N, 140N

Stromversorgung:

AC220V±10%/50-60Hz

Verpackung Informationen:

Exportverpackung

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

IEC 60309-1 Ladekabel für Fahrzeuge

140N Biegeprüfmaschine

IEC 60309-1 Stecker für Ladegeräte

Beschreibung des Produkts

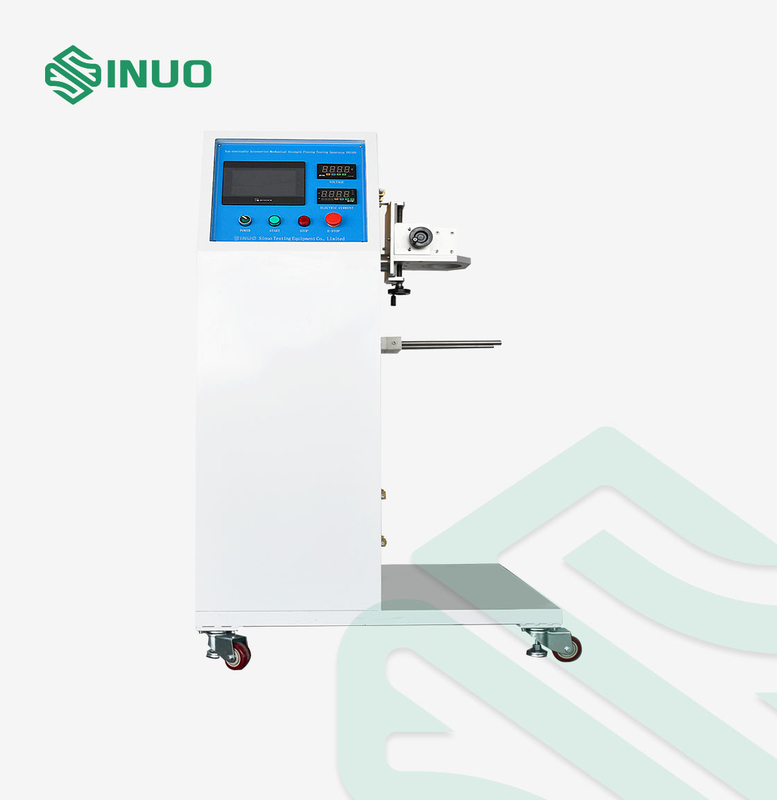

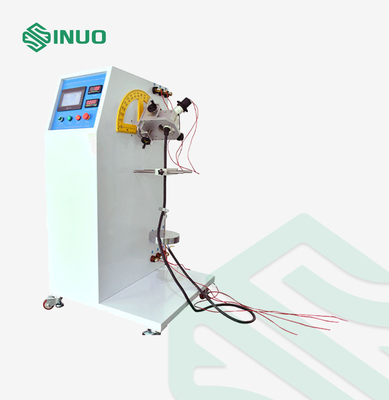

IEC60309-1 Maschine zur Prüfung der Biegung von Steckdosen und Steckdosenkabeln für Ladekraftfahrzeuge 140N

Erfüllte Standards und Klauseln

Die Prüfung ist nach Maßgabe der Norm IEC 62196-1:2014 Abschnitt 7.11 und Abschnitt 7 durchzuführen.15, IEC60309-1:2012, Abschnitt 24.4.

Produktübersicht

Proben und Beschränkungen: Ladeoberflächen für Elektrofahrzeuge, industrielle Steckdosen, Steckdosen und Kupplungen.

Anwendung: Wird zur Prüfung des Biegeanschlusses des "mechanischen Festigkeits" -Teils des Stromanschlusskabels des Steckers und Steckdosens des Ladegeräts verwendet.

Prüfprinzip: Der Servomotor wird verwendet, um die Drehscheibe zu bewegen, um das Werkstück nach links und rechts zu bewegen, und die Maschine wird automatisch anhalten, wenn die Anzahl der Zeiten erreicht ist.

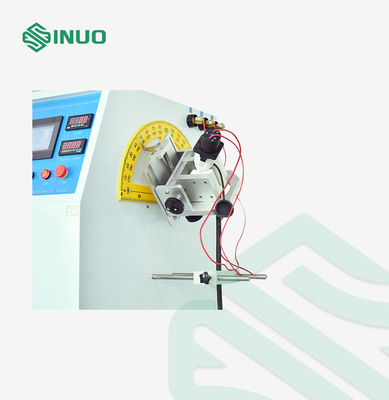

Struktur und Merkmale: Die Ausrüstung wird durch einen Servomotor angetrieben und große Muster werden auf Aluminiumplatten montiert.der die Schwingenachse so weit wie möglich mit dem Punkt übereinstimmen kann, an dem die Schnur beim Klemmen der Probe in das Instrument eindringt, wodurch eine minimale Seitenverschiebung der Schnur und der Last erreicht wird.

Umgebung der Verwendung: Stromversorgung: AC220V ± 10%/50-60Hz, Leistung 3 kW.

Technische Parameter

Abmessungen der Ausrüstung		Bei der Anlage sind die folgenden Angaben zu beachten:
Gewicht der Ausrüstung		150 kg
Prüfstation		Einzelne Station
Elektrische Steuerung		Intelligente integrierte Steuerung mit PLC, 7-Zoll-Schnittstelle Mensch-Maschine
Antriebsmodus		Servomotorantrieb
Verfahren zur Spannung der Probe		Mechanische Befestigung, verstellbare Befestigungsstelle

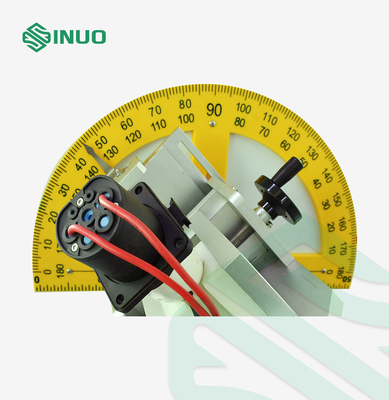

Biegenwinkel		0-360° einstellbar (Standard ±45°)
Bieggeschwindigkeit	0-60 Mal/min, vorgegeben
Biegefrequenz	0~999999 kann voreingestellt werden, Standard ist 20000 mal
Lastgewicht	20N, 25N, 50N, 75N, 100N, 140N
Laststromversorgung	Außenanschluss, optionales Laderaum mit verstellbarer Spannung zwischen Leitern 0-250V und verstellbarer AC-Strom 0-400A
Prüfung der Urteilsfähigkeit	Beurteilung auf der Grundlage des Signals, ob der Strom leitend ist oder nicht
