EV-Verbindungsstück-Testgerät
Created with Pixso.

UL817 AC101300A Ladeoberfläche Temperaturanstiegsprüfungssystem

UL817 AC101300A Ladeoberfläche Temperaturanstiegsprüfungssystem

Markenbezeichnung: Sinuo
Modellnummer: SNQC1006
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Ausgangsstation:
1 Wechselstromstation
Temperaturanstiegsbereich:
0°100°C
Höchstleistungs-Spannung:
Wechselstrom-Einphasen-AC10V
Ausgangskonstante, einstellbarer Prüfstrom:
AC10 ¥1300A
Steuerkontaktleistung:
Strombereich AC (0~2) A
Prüfung der Stromstabilität:
± ((1% eingestellter Wert + 0,5A)
Genauigkeit der aktuellen Anzeige:
± ((0,25% Messwert + 0,25% Bereich), Auflösung 1A
Genauigkeit der Spannungsanzeige:
± ((0,25% Messwert + 0,25% Bereich), Auflösung 0,01V
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

AC101300A Temperaturanstiegstestsystem

,

Temperaturanstiegstestsystem für die Ladeoberfläche

Beschreibung des Produkts





UL817 AC101300A Ladeoberfläche Temperaturanstiegsprüfungssystem



Erfüllte Standards und Klauseln




Die Anforderungen an die in Absatz 1 genannten Anforderungen sind zu erfüllen.



Produktübersicht




Es wird eine unabhängige Programmiersoftware und eine computergesteuerte Bedienung übernommen.Es wird verwendet, um die Oberflächenheizung von Ladeoberflächen und elektrischen Zubehörteilen zu beurteilen, wenn sie mit Laststrom verbunden sind, und ob die Temperaturerhöhung der Elektroden den Normen entspricht.



Technische Parameter




Ausgangsstation 1 Wechselstromstation;
Maximale Ausgangsspannung Wechselstrom-Einphasen-AC10V
Ausgangskonstante, einstellbarer Prüfstrom AC10 ¥1300A
Genauigkeit der aktuellen Anzeige ± ((0,25% Messwert + 0,25% Bereich), Auflösung 1A
Genauigkeit der Spannungsanzeige ± ((0,25% Messwert + 0,25% Bereich), Auflösung 0,01V
Prüfung der Stromstabilität ± ((1% eingestellter Wert + 0,5A), ist die Reaktionszeit etwa 1S
Steuerkontaktleistung Strombereich AC (0~2) A;
Betriebsmodus Dauermodus, Aus- und Einsatzmodus, automatischer Temperaturregelmodus







Kontinuierlicher Ein-Aus-Modus

Dauer des Tests im kontinuierlichen Modus: 0,01·99,99 Stunden

An-/Aus-Modus Leistung An-/Aus-Zeit: 0,01·99,99 Stunden

Anzahl der Ein- und Ausschaltzeiten: 1~9999 Mal, automatisches Herunterfahren, wenn die Zahl erreicht ist

Aktuelle Einstellung: Programmsteuerung







Automatischer Temperaturregelmodus

Sie können einen stabilen Temperaturanstieg Wert und automatisch finden Sie den entsprechenden aktuellen Wert

Temperaturanstiegsbereich: 0°100°C

Stabile Genauigkeit ±0,5°C

Automatisch erhalten aktuelle Ergebnisse, die Temperaturanstiegswerte erfordern

Temperaturanstiegstest ((Importiertes Temperaturerfassungsmodul)
Temperaturmessbereich 0°260°C Genauigkeit ±0,3% der Messung +1°C; Auflösung: 0,1°C

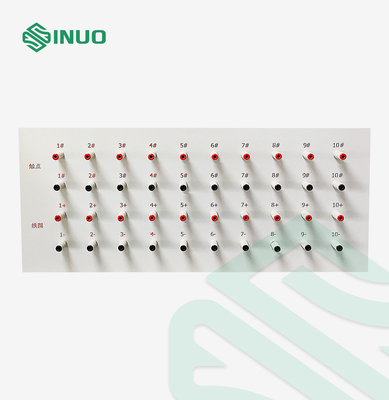

Temperaturmesspunkt 20 Kanäle (einschließlich 1 Punkt zur Messung der Umgebungstemperatur);
Thermoelement Das Gerät unterstützt J, K, T, E, S, N, B, R und andere Arten von Thermoelementen.
Temperaturmessungsthermokopf American Omega Company K-Typ 30AWG Filamentthermoelement, 2 Meter lang, insgesamt 20;
Die Temperatursonde kann mit Strom getestet werden, ohne das Gerät zu beschädigen.
Geschwindigkeit des Temperatur-Scannens, Speicherintervall: 0,1 ~ 1800 Sekunden für alle Kanäle
Temperaturdatenerfassung: automatisch vom Computer ausgefüllt, mit Computerprüfsoftware konfiguriert
Die Software kann den Umgebungstemperaturkanal einstellen und die Umgebungstemperatur bei der Datenerhebung automatisch subtrahieren.
mit einem Touchscreen-Integrierten industriellen Steuerrechner

(Pen 4/1.8G oder höher CPU, 4G-Speicher, 64G Solid-State-Laufwerk, 15-Zoll-LCD-Monitor), mit XP-Chinesisch-Betriebssystem, OFFICE-Verarbeitungsoftware installiert.

A. Strom-Einstellungsmodus: Er verfügt über programmierbare Bearbeitungs-Einstellungen, kann nicht weniger als 10 Segmente von aktuellen Programmen einstellen, kann kontinuierlich verschiedene aktuelle Werte implementieren, verfügt über eine Uhr-Schalterfunktion,Betriebsschnittstellen Einstellung, automatische Einstellung und automatisches Zurücksetzen;

B. Mehrfache Betriebsmodusoptionen: Dauerbetrieb, Ein-Aus-Modus, automatischer Temperaturregelungsmodus

C. Datenanzeige: Es kann den Temperaturwert, den Stromwert und die Zeitachsenkurve jedes Kanals in Echtzeit anzeigen.und der Datenerfassungsintervall: von 100ms~1800s ist einstellbar;

D. Datenspeicherung: Es verfügt über die Funktion des automatischen oder manuellen Speicherens von Prüfdaten und hat einen Speicherplatz von mindestens 8 G;

E. Datenexport: Mit der USB-Datenexportfunktion können Daten in CSV-, XLSX- und andere Formate exportiert werden.

F. Strom-Einstellungsmodus: Er verfügt über programmierbare Bearbeitungs-Einstellungen, kann nicht weniger als 10 Segmente von aktuellen Ausgangsprogrammen einstellen, kann kontinuierlich verschiedene Stromwerte implementieren,mit einer Uhr-Schalterfunktion, Einstellung der Bedienoberfläche, automatische Einstellung und automatische Neustellung;

Stromversorgung AC220V±10%, 50/60Hz, 10KVA
Größe

Bei einer Breite von etwa 1000 mmW × 1000 mmD × 1600 mmH und einem Gewicht von etwa 300 kg

Ausgerüstet mit schweren Bremsschienen für einfache Befestigung und Bewegung.

Schutzfunktion

1. mit Überlastschutz und Überstromschutz ausgestattet

2Wenn die Ausrüstung stillsteht, wird der Strom automatisch abgeschaltet.

3Die Ausrüstung kann lange Zeit kontinuierlich arbeiten und ist stabil und zuverlässig.

Konfiguration der Temperaturerhöhungsprüfvorrichtung Ausgestattet mit Isolierfaserplatten, die mindestens 1000 mm lang x 1000 mm breit sind (die folgenden Temperaturanstiegsreferenzprüfgeräte werden vom Benutzer vorbereitet)

A. Allgemeine Anforderungen an das Referenzprüfgerät für den Temperaturanstiegsversuch: Die Grundbaumaße müssen den Anforderungen der neuesten Normen der GB/T 20234 entsprechen.2 und GB/T 20234.3Das Referenzprüfgerät darf keine Dichtungen oder Dichtungen im Inneren haben und sollte mit einer Halterung ausgestattet sein, um es leicht auf den Prüfstand zu legen.

B. Zwei Sätze von Referenzprüfgeräten für DC-Fahrzeugsteckdosen (Referenz 250A) und AC-Fahrzeugsteckdosen (Referenz 32A und 63A) mit K-Typ-Thermokopplungen mit einem Drahtdurchmesser von nicht mehr als 0.3 mm;

C. jeweils zwei Sätze Referenzprüfgeräte für Gleichstromfahrzeugstecker (250A) und Wechselstromfahrzeugstecker (32A und 63A), ausgestattet mit K-Typ-Thermokopplungen mit einem Drahtdurchmesser von nicht mehr als 0,3 mm;

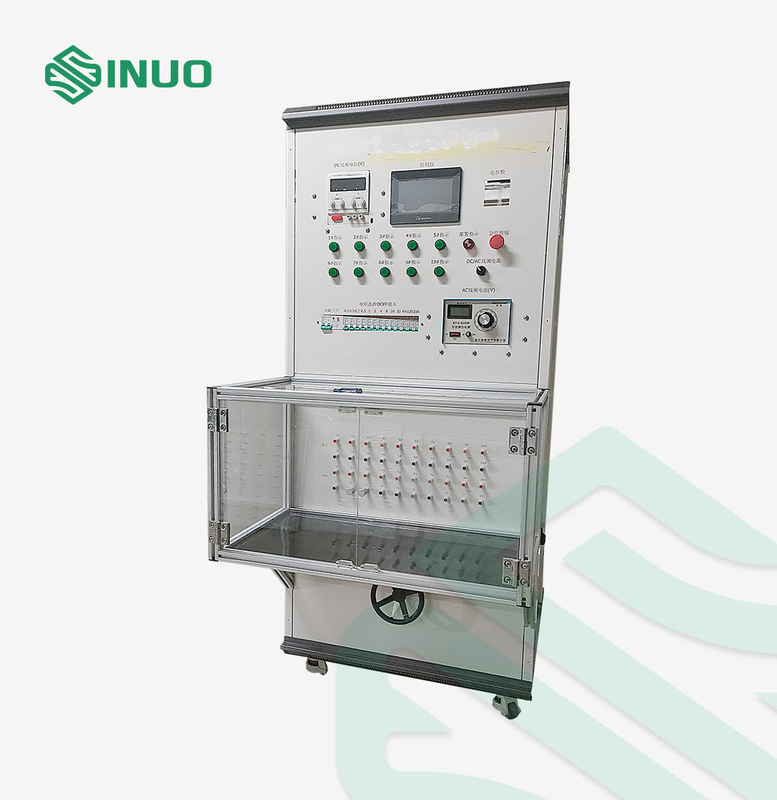

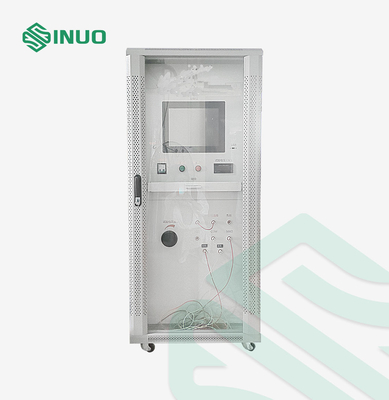

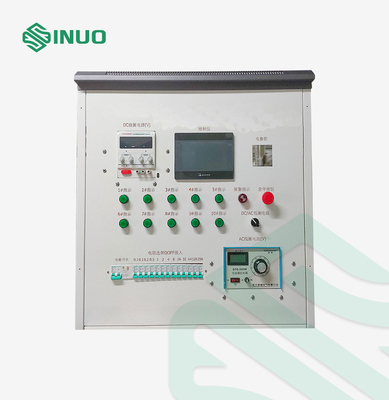

Schätzungsweise Diagramm der Ausrüstung (Bild enthält Computer)


Einzelheiten




UL817 AC101300A Ladeoberfläche Temperaturanstiegsprüfungssystem 0UL817 AC101300A Ladeoberfläche Temperaturanstiegsprüfungssystem 1
