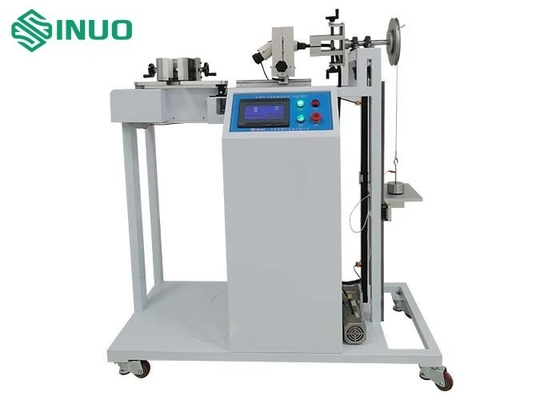

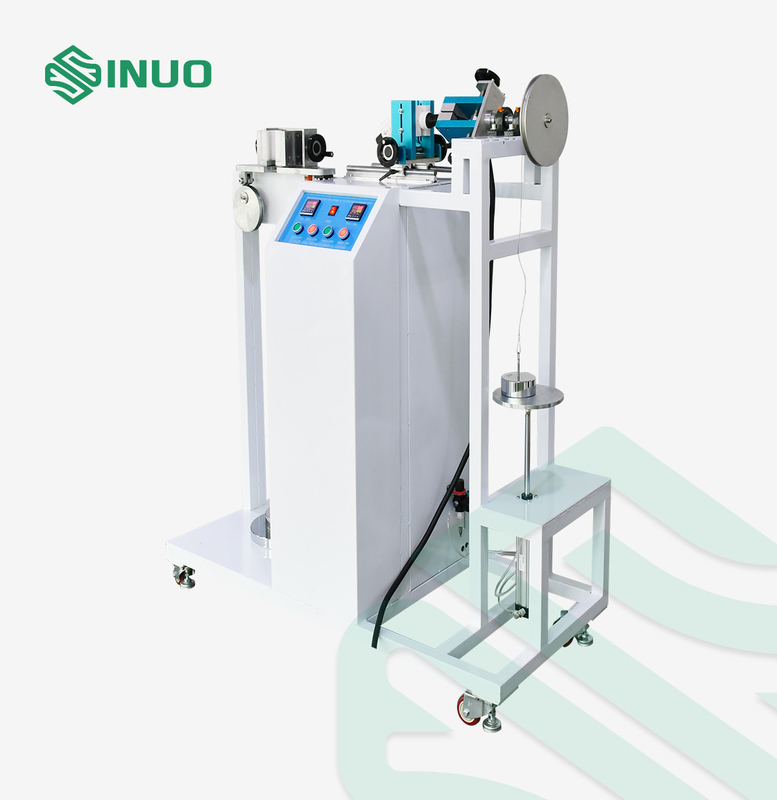

IEC60309-1 Ladebasiskabel-Versuchsgeräte für Spannungs- und Drehmomentprüfungen

IEC60309-1 Ladebasiskabel-Versuchsgeräte für Spannungs- und Drehmomentprüfungen

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1007
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Gewicht:

180 kg

Antriebsmodus:

Elektrisch

Spannungsfrequenz:

1 Mal/s

Abmessungen:

W1600*D600*H1450mm

Anzahl der Zugzüge:

1-999999 mal

Zeit der Drehmomentanwendung:

0-99H59M59S

Drehmomentrad:

100 mm ((Ф200 mm) ±0,5 mm

Spannung anwenden:

160N, 200N, 240N, 250N und 500N

Verpackung Informationen:

Exportverpackung

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Hervorheben:

Kabelspannungs- und Drehmomentprüfgerät

IEC60309-1 Drehmomentprüfgerät

Beschreibung des Produkts

IEC60309-1 Ladebasiskabel Spannungs- und Drehmomentprüfungsausrüstung

Erfüllte Standards und Klauseln

Entspricht IEC 62196-1:2022, IEC60309-1:2012.

Produktübersicht

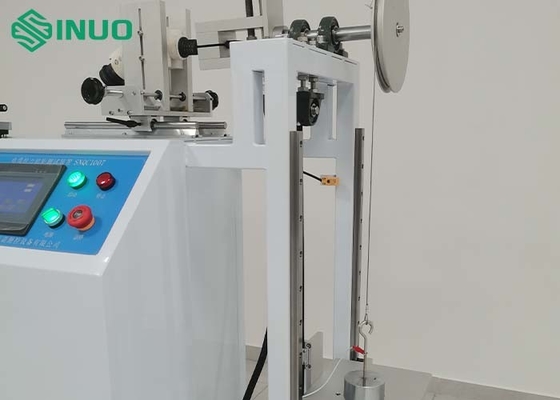

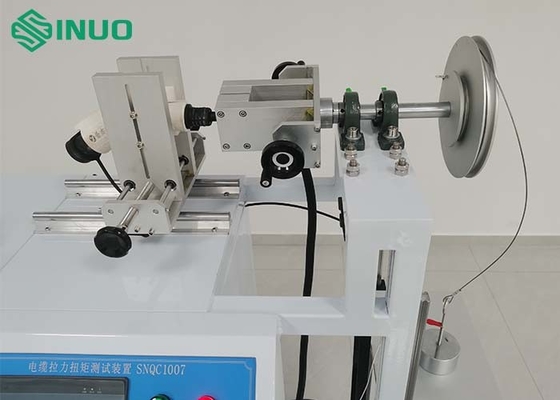

Die Zugkraft erfolgt mit einem motorbetriebenen exzentrischen Mechanismus oder einem Schraubenmechanismus, und die Drehzahl des Motors ist einstellbar, um die Genauigkeit der Zeit jedes Zugkraftes zu gewährleisten.Das Drehmoment wird mit Hilfe eines Zylinders/Motors erzielt., ein Tablett, ein Gewicht und ein Zeitrelais.Verwenden zur Prüfung der Fähigkeit des Ladekabelzubehörs für Fahrzeugstecker und Steckdosen, bestimmten Zugkräften und Momenten standzuhalten.Gewichte werden benutzt, um Spannung zu erzeugen., und die Gewichte und Drehmomentarme erreichen Drehmoment.Die Ausrüstung stoppt automatisch, wenn die Anzahl der Prüfungen oder die Prüfzeit erreicht ist.Nach der Prüfung darf die maximal zulässige Verschiebung des flexiblen Kabels des Ladeschlägeranschlusses den Normwert nicht überschreiten.

Technische Parameter

Abmessungen	Um die W1600D600H1450mm
Gewicht	Ungefähr 180 kg
Prüfobjekte	Zug- und Drehmomentprüfungen an Versorgungsstecker- und/oder Fahrzeugsteckerkabeln
Schematisches Diagramm der Ausrüstung	Siehe Abbildung 1

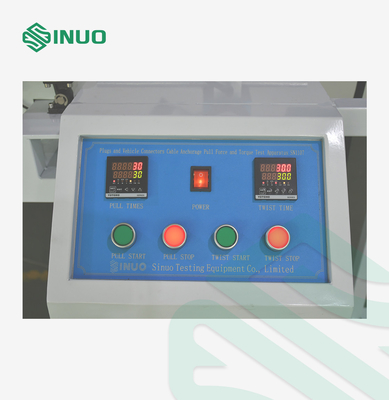

Betriebsmodus der Steuerung	PLC-Automatik, Berührungsbildschirmbetrieb
Antriebsmodus	Elektrisch
Spannung anwenden	Erfüllen der Vorschriften für 160N, 200N, 240N, 250N und 500N.
Drehmoment anwenden	Jedes entspricht den Spezifikationen von 0,6 N·m, 0,7 N·m, 1,2 N·m, 1,5 N·m, 2,3 N·m und 11,0 N·m
Drehmomentrad	100 mm ((Ф200 mm) ±0,5 mm
Spannungsfrequenz	1 Mal/s, Erkennung der tatsächlichen Spannungszeit durch elektrisches Signal
Anzahl der Zugzüge	1-999999 mal, kann vor eingestellt werden, Standard ist 100 mal ± 1 Mal
Zeit der Drehmomentanwendung	0-99H59M59S, vordefinierbar
Stromausfallschutz	mit einer Leistungsstärke von mehr als 1000 W
Einrichtung	Ein Satz universeller Klemmen
Auswahltabelle für die Gewichtsgleichstellung
