EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung

Markenbezeichnung: Sinuo
Modellnummer: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht.
MOQ: 1
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze pro Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Gewicht:
150 kg
Betriebstemperatur:
0 bis 40 °C
Arbeitsfeuchtigkeit:
30%-90%
Bahnhof:
Einzelne Station
Gesamtabmessungen:
W1000*D750*H1200mm
Stromversorgung:
AC220V ± 10%/50-60Hz, 2 kW
Testfahrt:
0-150 mm, vordefinierbar
Steck- und Absteckrate:
0-10 Mal/min, vorgegeben werden kann
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
10 Sätze pro Monat
Hervorheben:

2 kW Ladeoberflächenbrüchige Prüfvorrichtung

,

IEC 62196-1 Ladeoberflächenbrüchige Prüfvorrichtung

Beschreibung des Produkts





IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung



Erfüllte Standards und Klauseln




Entspricht IEC 62196-1:2022. usw.



Produktübersicht




Es wird verwendet, um zu prüfen, ob elektrisches Zubehör wie Ladebeschnittstellen für Elektrofahrzeuge, Industrie-Steckdosen und -Steckdosen sowie Kupplungen der mechanischen Belastung standhalten,elektrische und thermische Belastungen, die während der normalen Nutzung ohne übermäßigen Verschleiß oder andere schädliche Auswirkungen auftreten, um deren Zuverlässigkeit zu überprüfen. Der Servomotorantrieb wird verwendet, um lineare Plug-and-Pull-Wiederholungen an der Probe durchzuführen,und eine externe Last kann für die An- und Ausschaltprüfung angeschlossen werdenDie An- und Ausschaltzeit, die Testgeschwindigkeit, der Schlag und der Winkel können alle über den Touchscreen voreingestellt werden.



Technische Parameter




Tist Posten

a) Teillebensdauerprüfung der mechanischen Verriegelungseinrichtung;

b) Bruchfähigkeit;

c) Normalbetrieb (Lebensdauer)

Prüfprobenbereich



AC- und DC-Ladegerät

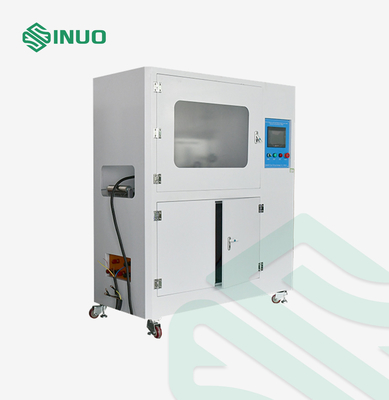

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung 0

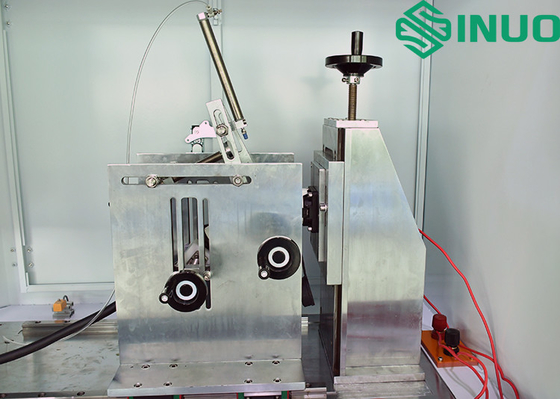

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung 1

Bahnhof Einzelne Station
Elektrische Steuerung Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb
Betriebsmodus Manuelle oder programmbestimmte Bedienung
Funktion Es hat die Funktion, den normalen Betrieb der Ladeoberfläche zu simulieren, der mit dem Plug-in- und Plug-out-Betrieb der Ladeoberfläche kombiniert werden kann,Entriegelung/Verriegelung der mechanischen Verriegelungseinrichtung, und kann auch unabhängig getestet werden. Es verfügt über eine programmierbare Einstellung von Prüfgeschwindigkeit, Prüfzeit und Anzahl der Prüfungen;
Antriebsmodus Der Servomotor steuert die Steck- und Absteckbewegungen sowie die Dreh- und Flüssigkeitsaufnahmebewegungen.und der Hilfszylinder realisiert das Öffnen und Schließen des Schalterverriegelungsmechanismus.
Musterbefestigung und Klemmmethode

Mechanische Spannung, dreidimensionale verstellbare Spannung X/Y/Z, verstellbare Spannungspunkteposition, universelle Spannung geeignet für den nationalen Standard, den amerikanischen Standard,Europäische Standard-AC/DC-Ladeoberfläche;

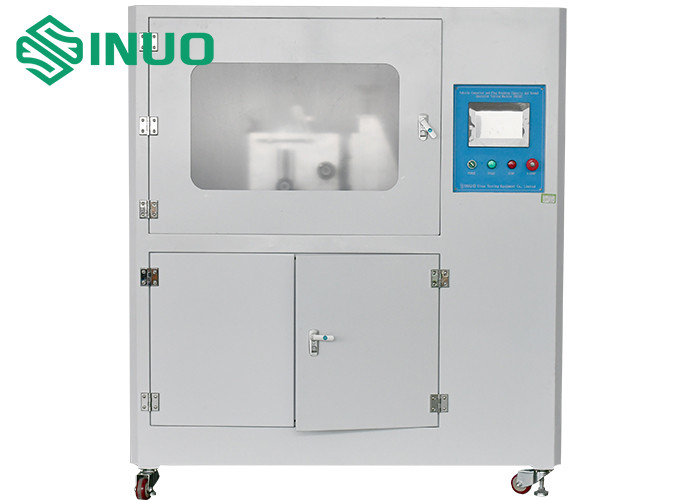

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung 2



Automatische Umdrehung Ausgestattet mit einem automatischen Umdrehmechanismus an der Ladegeschützspange, die um 90o gedreht werden kann, und die Umdrehzeit kann beliebig im Bereich (0 ~ 600) s eingestellt werden
Prüffrequenz 0~999999 mal, kann vor eingestellt werden, stoppt automatisch, wenn die Zählung den eingestellten Wert erreicht
Bremskapazität - Einschaltzeit 1-999.9s, vor eingestellt werden kann (der Standard verlangt, dass der elektrische Kontakt nicht länger als 4 und nicht weniger als 2 Sekunden aufrechterhalten werden sollte)
Steck- und Absteckrate 0-10 Mal/min, vorgegeben werden kann (3,75 Zyklen/min, 7,5 Schläge/min)
Testfahrt 0-150 mm, vorgegeben werden kann (der Abstand zwischen Prüfstecker und Prüfsocket beträgt ≥50 mm)
Prüfgeschwindigkeit 0-850mm/s kann direkt auf dem Touchscreen vorgegeben werden
Anzeige des Kraftwerts Ausgestattet mit einem 50-kg-Kraftsensor, der den Kraftwert in Echtzeit überwachen, eine Kraft-Zeit-Kurve bilden, die maximale Einsatzkraft und Abzugskraft anzeigen kann,und den aktuellen Kraftwert anzeigen, Kraftwertbereich (0 ~ 500) N und Anzeigefehler. ≤±0,5%F.S., Auflösung≤0,1N
Verriegelungseinrichtung Es hat die Funktion, die mechanische Sperrvorrichtung automatisch zu drücken, um normale Betriebsbedingungen zu simulieren.
Lösungsbehälter Ausgestattet mit drei Prüfflüssigkeitstanks, in denen die simulierte Lösung aus Tabelle 10 Säureregen, die simulierte Lösung aus Tabelle 11 Salzwasser untergebracht werden können, gemäß GB/T20234.1-2023,und Tabelle 13 simulierte Lösung in trübem Wasser.
Anforderungen für das Eintauchen Die Anzahl der Einweichflüssigkeiten, die Einweichzeit, die Trocknungszeit, die Ein- und Ausschaltzeiten sowie die Zykluszeiten können festgelegt werden
Belastung Auswärtige
Erkennungsfunktion Wenn die Last angeschlossen ist, kann sie einen Leistungsunterbrechungsmelder erkennen und die aktuellen Zeiten aufzeichnen.
Sicherheitsschutz Bodenschutz, Kurzschlussschutz, Überlastschutz




Einzelheiten

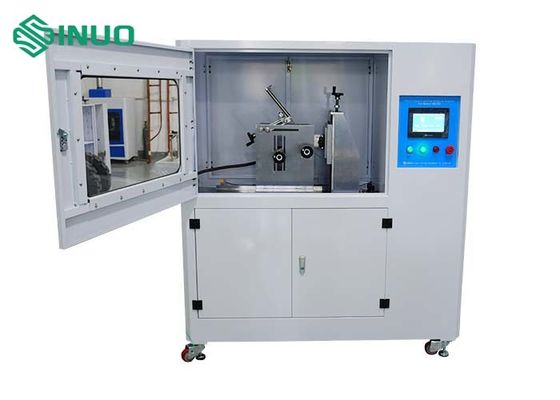

IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung 3IEC 62196-1 Ladeoberfläche Auflösungskapazität 2 kW Prüfvorrichtung 4
