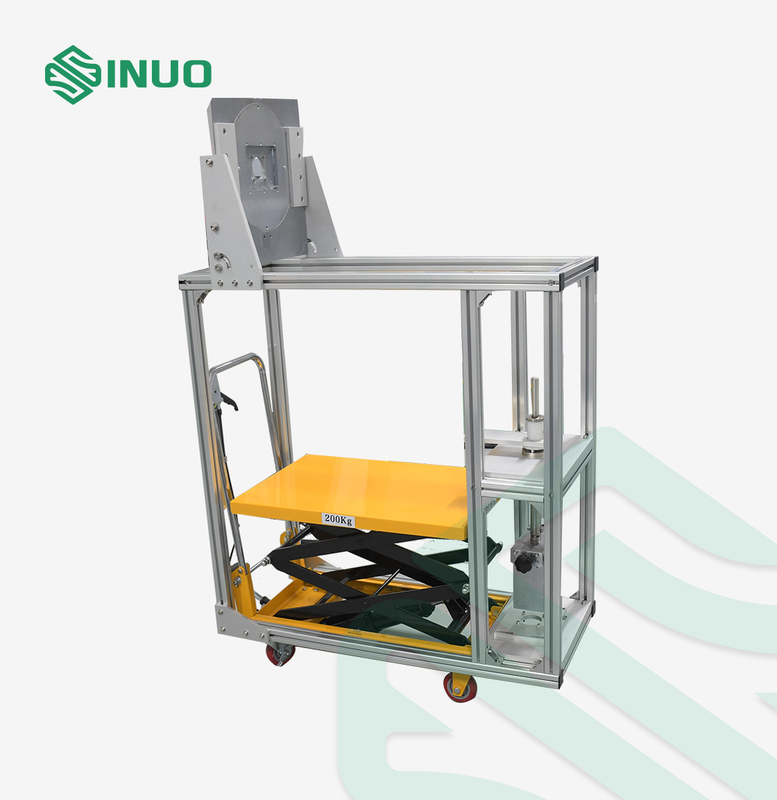

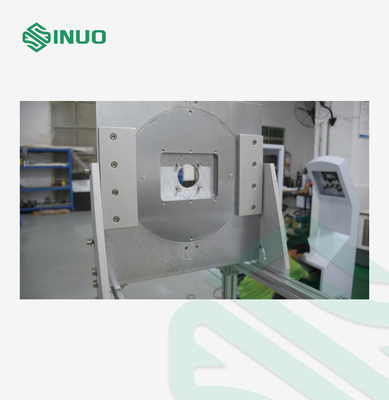

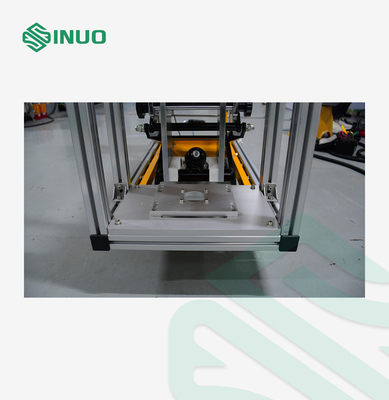

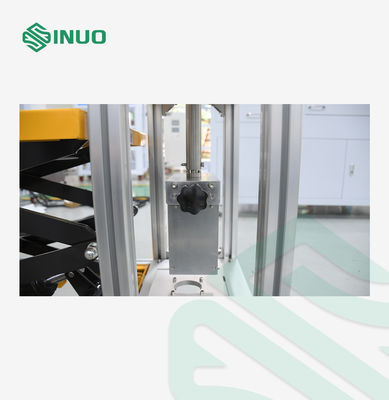

IEC 62196-1 Ladeoberfläche für Elektrofahrzeuge

1Die Ladelastprüfung sollte den Anforderungen entsprechen.

Die Gesamtmasse des Versuchsstromversorgungspluges oder des Versuchsfahrzeugspluges, der Spannvorrichtung, der Tragvorrichtung, des Hauptgewichts,und zusätzliche Gewichte müssen eine Zugkraft ausüben, die den Vorschriften der Tabelle 1 entsprichtDie Masse des zusätzlichen Gewichts sollte so sein, daß er eine Kraft ausübt, die einem Zehntel der Zugkraft entspricht.und dann das zusätzliche Gewicht von einer Höhe von 5 cm auf das Hauptgewicht fallen lassen.

Abbildung 1 Schwerkraftlast mit unterschiedlichen Nennströmen

Gewichtswahl

Entsprechend Tabelle 1 wählen Sie ein geeignetes Gewicht gemäß dem Strom und führen Sie die Prüfung durch.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

Unter ihnen sind 148,5N, 270N und 396N die wichtigsten Gewichte mit Haken.

In SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75 angezeigt

Die Form und Größe der zusätzlichen Gewichte mit Durchlöchern sind in der beigefügten Abbildung SN1013C-13 dargestellt.

Der Code kann später angepasst werden.

2Die Ladestecker-Ausziehkraftprüfung sollte den Anforderungen entsprechen.

Vor der Prüfung das Öl auf dem Stift abwischen. Ziehen Sie den Prüfstromanschluss oder das Versuchsfahrzeug-Steckfach aus der Steckdose oder aus der Steckdose für 10 Zyklen.Dann klemmen Sie es mit einem Stecker auf die Leuchte und tun Sie den Test erneut. Der Ladeanschluss muss sich beim Herausziehen oder Einschalten nicht mit gleichmäßiger Geschwindigkeit bewegen,und die Einbringungskraft und die Abzugskraft sind gleich der Schwerkraft des Gewichts und der Steckdose und sind senkrecht nach unten.

3. Teststandardstecker

Der Prüfstecker besteht aus fein gemahlenen Kontakten aus gehärtetem Stahl mit einer Oberflächenrauheit von höchstens 0.8 μm über der Arbeitslänge und in einem Nennstand mit einer Toleranz von ±0.5 mm. Bei anderen Arten von Nadeln müssen die Abmessungen der Nadeln oder der Abstand zwischen den Oberflächen der Nadeln den in den einschlägigen Normen angegebenen Mindestabmessungen entsprechen.
