EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen

IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen

Markenbezeichnung: Sinuo
Modellnummer: SNQC1009
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 5 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Prüfstand:
Einzigartig
Antriebsmodus:
Servomotor
Lasts-Gewichte:
20N, 25N, 50N, 75N, 100N
Biegen von Rate:
0-60 Zyklen / min, vorgegeben werden kann
Elektrische Steuerung:
Intelligente Steuerung durch PLC, 7-Zoll-Touch-Betrieb
Probe, die Methode festklemmt:
Mechanische Klemmung, die Position ist einstellbar
Biegen des Winkels:
0-360° kann frei justiert werden
Biegen von Zyklen:
0~999999 kann vorgegeben werden, Standard 20000 Zyklen
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
5 Sätze/Monat
Hervorheben:

Prüfgeräte zur Prüfung der mechanischen Belastungsbeugung von EV

,

IEC62196-1 Prüfgeräte zur Prüfung der mechanischen Belastungsbeugung

Beschreibung des Produkts



IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen



Erfüllte Standards und Klauseln




IEC 62196-1: 2014 “Stecker, Steckdosen, Fahrzeuganschlüsse und Fahrzeug-Einläufe” “Leitladung von Elektrofahrzeugen” Teil 1: Allgemeine Anforderungen “ Ziffer 26.4, Abbildung 14



IEC60309-1: 2012 Plugen, Steckdosen und Kupplungen für industrielle Zwecke Teil 1: Allgemeine Anforderungen Klausel 244, Abbildung 9



Ausrüstungsstruktur




Es wird verwendet, um die mechanische Belastungsbeugung von Steckdosen, Steckdosen und Kupplungen von Fahrzeugzubehör, das nicht umdrahtbar ist, zu prüfen.Der Servomotor wird verwendet, um die Drehscheibe zu fahren und machen die Probe Schwung von Seite zu Seite. Wenn die Anzahl der Tests den eingestellten Wert erreicht, wird der Test automatisch gestoppt.



Technische Parameter






Prüfstation Einzigartig
Elektrische Steuerung PLC intelligente integrierte Steuerung, 7-Zoll-humanisierte Touch-Schnittstelle Betrieb
Antriebsmodus Servomotor
Probe-Klemmmethode Mechanische Spannung, die Position des Spannpunktes ist einstellbar
Biegungswinkel 0-360° kann frei eingestellt werden (Standard 90°, 45° auf beiden Seiten der Vertikalrichtung)
Flexibilisierungsrate 0-60 Zyklen / min, vorgegeben werden kann
Flexible Zyklen 0~999999 kann vorgegeben werden, Standard 20000 Zyklen
Lastgewichte 20N, 25N, 50N, 75N, 100N
Lastleistung Außen, Lastschrank mit verstellbarer Spannung zwischen Leitern 0-250V und Strom AC0-400A verstellbar ist optional
Beurteilungsprüfung Nach den Signalen, die gegeben werden, wenn der Strom führt oder nicht

Einzelheiten

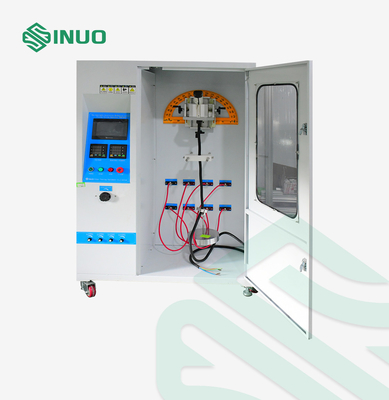

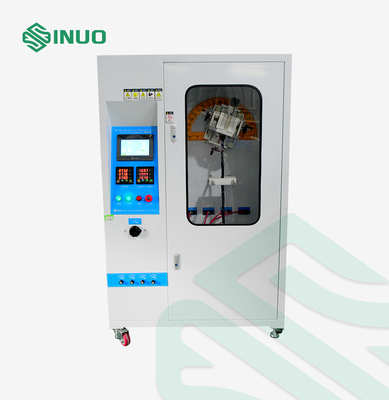

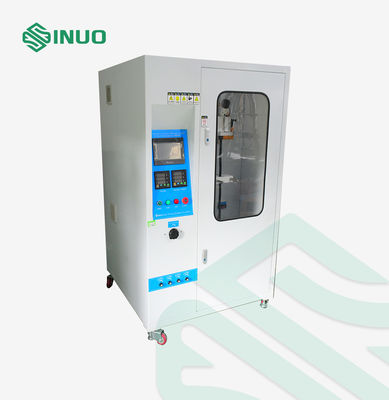

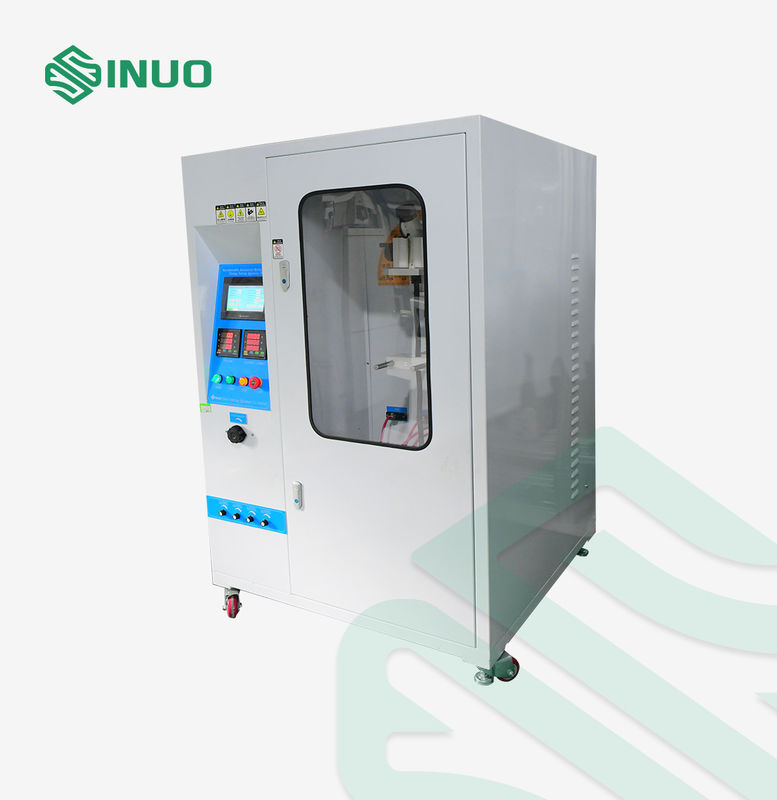

IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen 0IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen 1IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen 2IEC 62196-1 EV Mechanische Belastungsbeugungsanlage für Fahrzeugstecker Steckdosen 3
