EV-Verbindungsstück-Testgerät
Created with Pixso.

IEC 62196 Elektrische Fahrzeuge Steckdosen und Steckdosen Rollprüfgeräte

IEC 62196 Elektrische Fahrzeuge Steckdosen und Steckdosen Rollprüfgeräte

Markenbezeichnung: Sinuo
Modellnummer: Einheimische Erzeugnisse
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 5 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
IEC62196-1Ed.4 CDV 2020
Angewandte Klausel:
Klausel 33,2 und 33,3
Zerquetschung der Kraft:
Bei der Prüfung des Verfahrens wird die Prüfungsanweisung nach Absatz 1 des Anhangs II erfolgen.
Antrieb-über Geschwindigkeit:
(8±2) km/h
Antriebsmodus:
Motorantriebs
Reifen-Art:
P225/75R15
Testboden:
Betondecke
Reifeninflationsdruck:
220 kPa±10 kPa
Verpackung Informationen:
Exportpaket
Versorgungsmaterial-Fähigkeit:
5 Sätze/Monat
Hervorheben:

Steckdosen und Steckdosen Rollprüfgeräte

,

IEC 62196 Rollprüfgerät

Beschreibung des Produkts





IEC 62196 Elektrische Fahrzeuge Steckdosen und Steckdosen Rollprüfgeräte



Erfüllte Standards und Klauseln




Diese Ausrüstung entspricht den Fahrzeugrollstandards in Abschnitt 6.21 der Norm GB/T 20234.1-2023 und erfüllt die Anforderungen an die Prüfmethode in Abschnitt 7.Die in Absatz 1 genannte Regelung gilt nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind..1-2023-Standard sowieDie Prüfungen werden nach den folgenden Kriterien durchgeführt:IEC 62196-1Ed.4 CDV 2020 ¢ Steckdosen, Steckdosen, Fahrzeuganschlüsse und Fahrzeugeinläufe ¢ Leitladung von Elektrofahrzeugen - Teil 1: Allgemeine Anforderungen ¢ Klauseln 33.2 und 33.3.



Übersicht über die Ausrüstung




Muster und Einschränkungen: Versorgungsstecker, Fahrzeugstecker und Funktionskasten mit Kabeln, die vom Hersteller empfohlen werden.



Testzweck: Es wird für die Fahrzeugcrush-Prüfung von Ladesteckern, Steckdosen und Funktionskästen verwendet, um die Zuverlässigkeit nach Druck zu beurteilen.



Prüfprinzip: Stellen Sie den Stecker und den Fahrzeugstecker mit den vom Hersteller empfohlenen Kabeln lose auf den Zementboden.Verwenden Sie Reifen mit der gleichen Last wie P225/75R15, um eine Rollkraft von (5000±250) N oder (11000N±550) N auszuüben.. Die überladene elektrische Steckdose oder die Steckfunktionskiste mit einer Geschwindigkeit von (8±2) km/h (Reifendruck 220±10) umdrehen.Bei Simulationen wird die Fähigkeit des Steckers oder der Steckfunktionstücke, Schäden durch Fahrzeugzerstörung zu widerstehen, getestet.Die Ausrüstung ist so ausgelegt, dass die Bewegung der Proben verhindert wird.



Technische Parameter




Prüfstation Einzelne Station
Elektrische Steuerung PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb
Betriebsmodus Manuelle oder programmbestimmte Bedienung
Stromversorgungssystem Motor plus Wurmgetriebe Beschleunigung und Verzögerung
Rollstärke 0 bis 2,0 m
Traglast

A: Rollkraft (5000±250) N,

B: Rollkraft (11000N±550) N

Wechselbar.

Rollgeschwindigkeit (8±2) km/h, Geschwindigkeit einstellbar

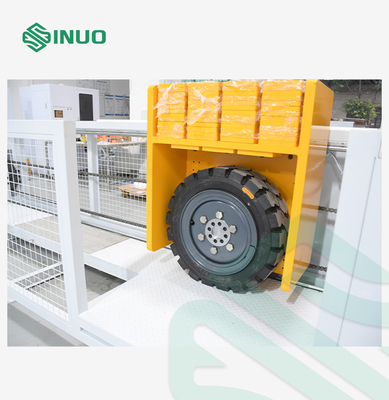

Wälzverfahren Es wird von einem linearen Motormodul angetrieben, um die vorwärts- und rückwärtswechselnde Bewegung von Rollreifen zu simulieren.Dies simuliert die Schäden, die durch versehentliche Zermalmung der Ladeklappe Kopf des Ladestapel verursacht, wenn das Auto in der Realität vorwärts oder rückwärts bewegt.
Einstellung der Rollkraft Mit Gewichten kann der Kraftbereich von 5000-11000 N eingestellt werden, und die Gewichte werden mit einem Freigelände-Kran geladen und entladen.
Rollreifen

1Ausgestattet mit einem P225/75 R15-Reifen und einem passenden Radknotenpunkt.

2Ausgestattet mit 11000N-Ladenträgern und einem passenden Radknotenpunkt.

Rollreifendruck (220±10) kPa
Lastträger-Basisplatte Basisplatte mit Zement-/Betonboden, mit Befestigungsspangen ausgestattet.
Anzeige der Zeitzählung Die Touchscreen-Konstruktionsparameter können innerhalb der Norm festgelegt werden.
Verzögerungsmethode Unsere Firma hat einen Bremsmechanismus entwickelt, um starre Kollisionen zu verhindern.
Sicherheitsschutz

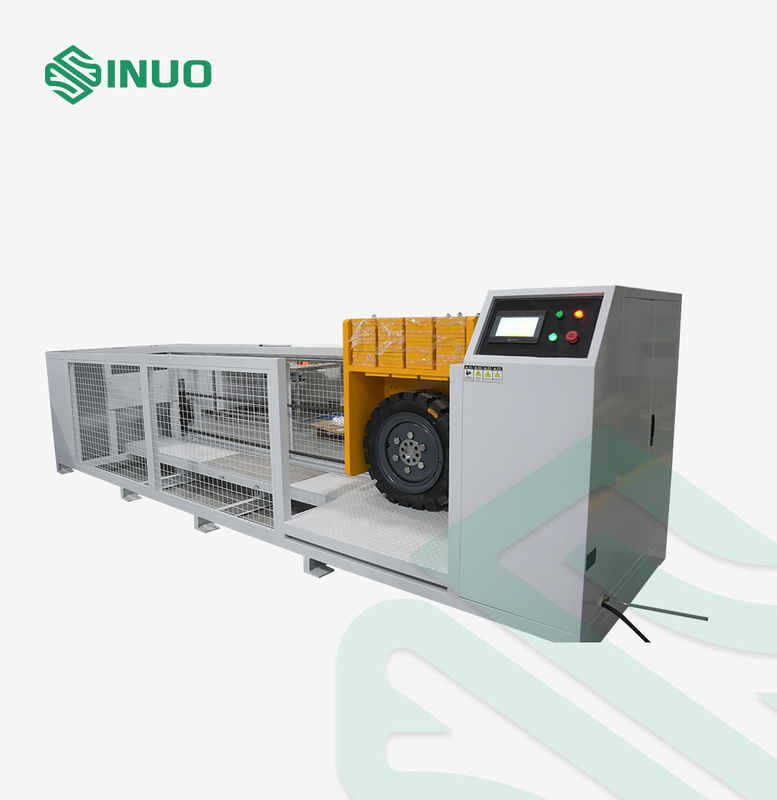

IEC 62196 Elektrische Fahrzeuge Steckdosen und Steckdosen Rollprüfgeräte 0

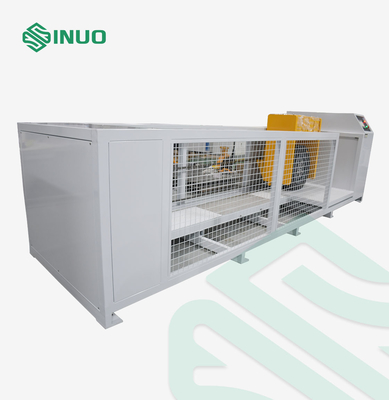

Die gesamte Maschine ist mit einem Schutzzaun ausgestattet, um zu verhindern, dass die Räder versehentlich abbiegen und mechanische Verletzungen des Personals verhindern.

Mit Leckenschutzschalter.

Mit Motorüberlastschutz.





Eigenschaften der Ausrüstung




Die gesamte Ausrüstung verwendet eine kaltgewalzte Stahlplatte, die mit Teflon lackiert ist.Der Boden der Box ist mit simuliertem Zementboden bedecktDer Rollmechanismus simuliert, wie ein Reifen nach dem Umrollen frei nach oben und unten gleitet.Die Antriebseinrichtung treibt den Rollmechanismus an, um vorwärts und rückwärts zu rollen.. Die Hauptkomponenten bestehen aus Edelstahl und Aluminium. Stellen Sie sicher, dass der Reifen unter normalen Rollbedingungen über die Probe rollt. Die Hauptmerkmale sind wie folgt:



1Das Fahrwerk der Ausrüstung ist mit einem Schutzdeckel ausgestattet, um die Sicherheit des Prüfvorgangs zu gewährleisten.Der Boden der Box ist mit stoßdämpfenden Fußpolstern und einer Schleiferstruktur für einfache Montage und Demontage ausgestattetDie Kraft kombiniert mit einem leistungsstarken Motor kombiniert mit einem Turbinenreduktor, der die Spindeldrehung antreibt.und die Prüfgeschwindigkeit wird für den Zerkleinertest erhöhtDie Musterbefestigungsrutschvorrichtung ist mit einer funktionellen Boxbefestigung ausgestattet, die den Normen entspricht.



2Die Rolldruckregelvorrichtung ist mit einer oberen und unteren verstellbaren Struktur ausgelegt.die oberen und unteren Gleitrahmen und die vom Muster getragenen Gegengewichte sind das Gesamtgewicht der Prüfung.



3Die Ausrüstung arbeitet nach dem Vor- und Hinterreifenantrieb: Die Prüfrollenrichtung wird durch die Vorwärts- und Rückwärtsdrehung des Motors angetrieben, um das Reifenrollen zu antreiben.Halten Sie die Probe stillEs kann das wechselseitige Rollen von Autoreifen auf die realistischste Weise simulieren.



4Das Steuerungssystem ist eine unabhängige Organisation. Die Hostmaschine wird durch PLC gesteuert und per Touchscreen betrieben.An der Unterseite befinden sich feste Montageöffnungen und Kabelöffnungen, die eine einfache Befestigung und Verbindung ermöglichen.

IEC 62196 Elektrische Fahrzeuge Steckdosen und Steckdosen Rollprüfgeräte 1
