EV-Verbindungsstück-Testgerät
Created with Pixso.

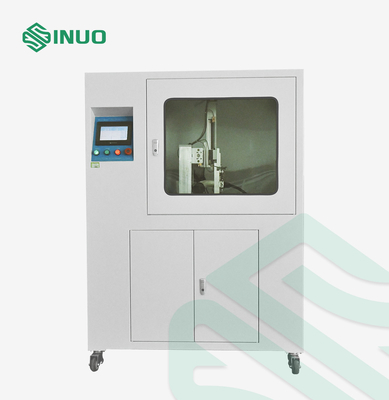

SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs

SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs

Markenbezeichnung: Sinuo
Modellnummer: SNQC1017
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 10 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Iec 62196-3, Klausel 36,3
Operations-Methode:
Touchscreen-Bedienung
Steuermethode:
Plc-Steuerung
Prüfstand:
Einzelne Station
Antriebs-Modus:
SERVOmotor
Angewandte Kraft:
100 N
Haltezeit:
0-999.9S
Abstandzeit:
0-999.9S
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
10 Sätze/Monat
Hervorheben:

Fahrzeug-Aufladungsschnittstellen-Versetzungs-Prüfeinrichtung

,

Versetzungs-Prüfeinrichtung der Schnittstellen-IEC62196-3

Beschreibung des Produkts

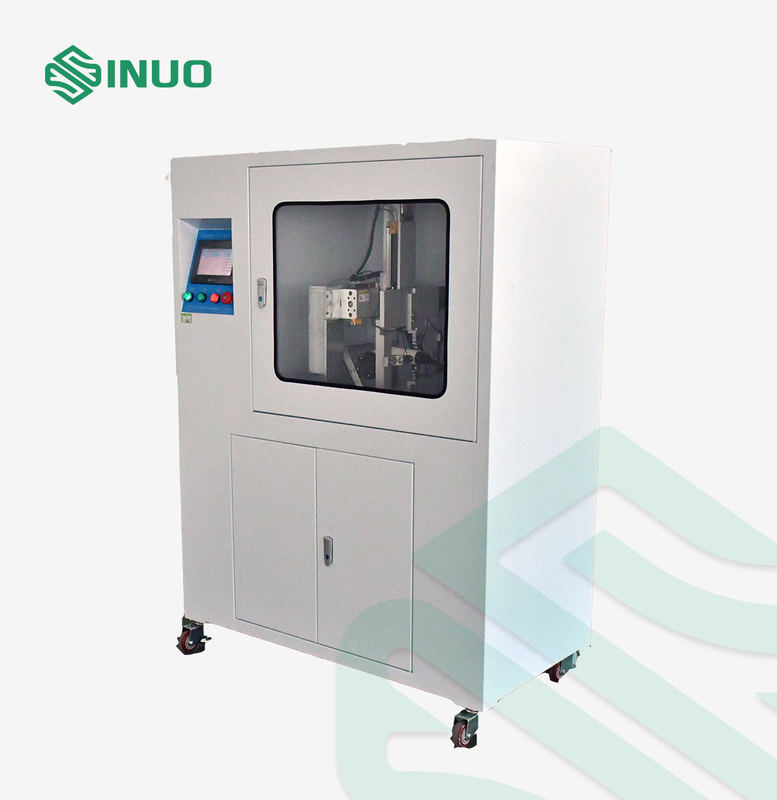

SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs



Eingewilligte Standards u. Klauseln für Aufladungsschnittstellen-Versetzungs-Prüfeinrichtung




Diese Versetzungsprüfeinrichtung passt sich an IEC62196-3 Klausel 36,3, Abbildung 18 an.



Ausrüstungs-Überblick für Aufladungsschnittstellen-Versetzungs-Prüfeinrichtung




Proben und Grenzen: Aufladungsschnittstelle.


Testzweck: Er wird, um Kräfte im unten links und in den richtigen Richtungen am Griffpunkt des Aufladungsgewehrs oben aufzuwenden, die Offsetoperation zu simulieren, die es während normalem Gebrauch unterworfen wird, verwendet und seine Druckfestigkeit in allen Richtungen zu überprüfen.


Messgrundlage: Benutzen Sie den Servomotor, um den Manipulator zu fahren, um die aufeinander folgende Anwendung der Kraft in den vier Richtungen von zu verwirklichen - X+X-Y+Y und die Kraftwert- und -abstandzeit stimmen mit den Standardanforderungen überein.


Geräteabmaße: 1100×700×1400 (Millimeter) W×D×H, Ausrüstungsgewicht: 260kg.


Stromversorgung: AC220V±10%/50-60Hz, Betriebstemperatur 5-35℃, Feuchtigkeit 30%-90%.



Technische Parameter für Aufladungsschnittstellen-Versetzungs-Prüfeinrichtung




Energie Besonders angefertigt entsprechend Anforderungen
Steuermethode Plc-Steuerung, Touch Screen Operation
Station Einzelne Station
Kraft 100N (Kraftwert-Sensor-Überwachung, Steuerung des Systems)
KraftHaltezeit 0-999.9s
Abstandzeit 0-999.9s
Kraftanwendungsrichtung - X, +X, - Y, +Y
Exemplarschienenplatte 1000mm Höhe vom Boden
Gesamtausmasse der Ausrüstung 1100mm×400mm×1500mm, 260kg

Details



Dieser Apparat ist sich anpaßt an diese Standardzahlen:

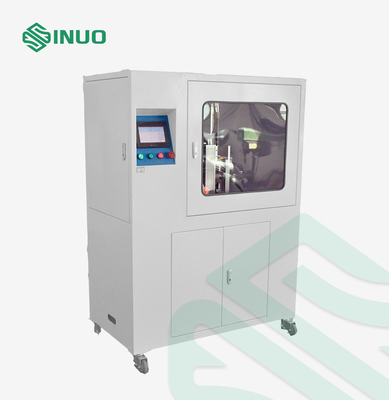

SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs 0SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs 1

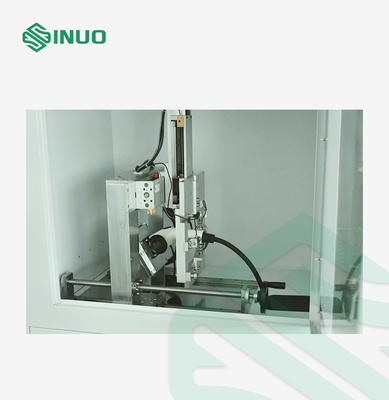

Kraft, die Mechanismus anwendet

SCHNITTSTELLEN-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3 Aufladungs 2
