SCHNITTSTELLEN-Einfügungs-Kraft-Versuchseinrichtungen des Elektro-Mobil-IEC62196 Aufladungs

SCHNITTSTELLEN-Einfügungs-Kraft-Versuchseinrichtungen des Elektro-Mobil-IEC62196 Aufladungs

Eingewilligte Standards u. Klauseln für Aufladungsschnittstellen-Einfügungs-Kraft-Versuchseinrichtungen

Iec-62196-1:2020-Klausel 14.1.5, 14.1.6, fig13, fig14.

Iec-62196-1:2014-Klausel 17,2.

Technische Parameter für Aufladungsschnittstellen-Einfügungs-Kraft-Versuchseinrichtungen

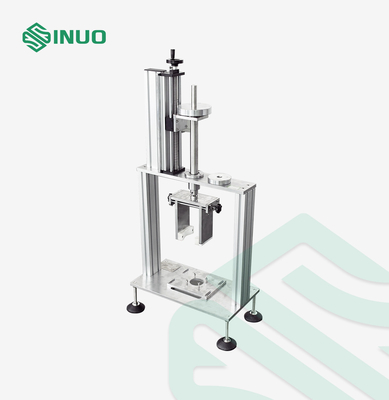

Ausrüstungs-Überblick für Aufladungsschnittstellen-Einfügungs-Kraft-Versuchseinrichtungen

Zweck des Tests: Die Struktur der Aufladungsschnittstelle sollte sie einfach machen, das Aufladungsgewehr einzufügen und überprüft, ob die maximale Kraft, die erfordert wird, um das Aufladungsgewehr in den Gerätesockel einzufügen, innerhalb des Bereiches ist-, der im Standard spezifiziert wird.


Messgrundlage: Die Kraft des Aufladungsgewehrs eingefügt in den Sockel: setzen Sie das Aufladungsgewehr vertikal abwärts, Platz das Hauptgewicht entsprechend den Standardanforderungen auf dem Aufladungsgewehr, und benutzen Sie dann ein Gewicht 0.8kg, um frei zu fallen von einer Höhe von 5cm, um das Hauptgewicht auszuwirken, das Aufladungsgewehr sollte in den Sockel zur Position eingefügt werden, die durch den Kontakt erfordert wird


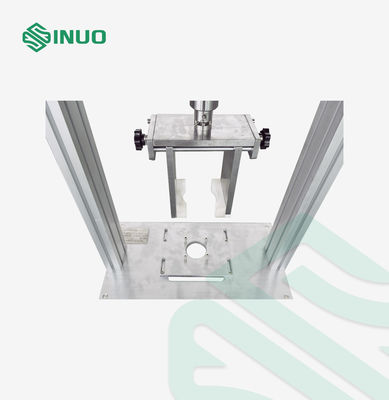

Ausrüstungsstruktur: Dieses Gerät wird aus Grundplatte A der Sockelinstallation, AufladungsSpannvorrichtung des gewehrs, Hauptgewicht F und zusätzlichem Gewicht G. verfasst.
Anmerkung: Die zentrierende justierbare Befestigung wird angenommen, die alle Arten Aufladungsgewehrprodukte halten kann

Struktureigenschaften

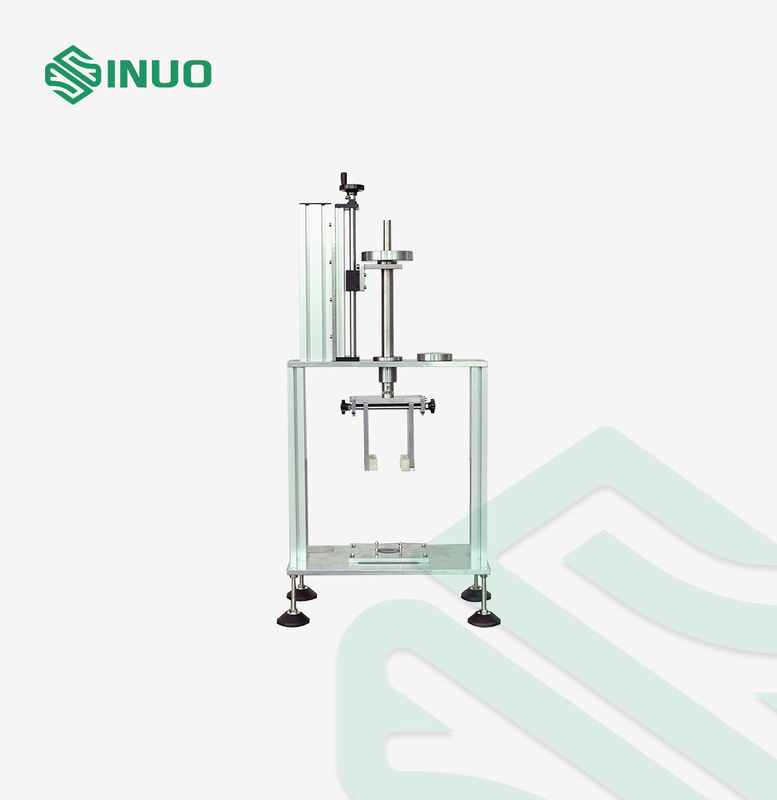

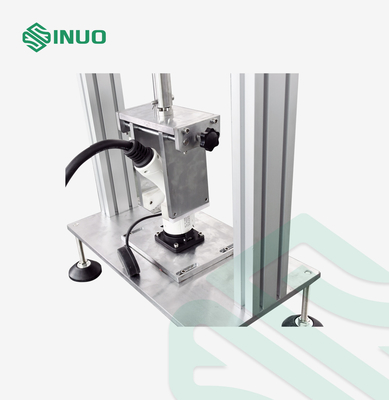

Dieses Gerät wird hauptsächlich aus der Installationsbefestigung, der Spannvorrichtung, Hauptgewicht, Ergänzungsgewicht und dem Teststecker verfasst. Basiert auf Erfahrung, wird die Zugklammer zu einem Gegengewicht geändert, wird der Gewichtshaken direkt an den Teststecker angeschlossen, und die Befestigung für das Halten der Probe ist konfiguriert. Die spezifische Form wird im Abbildung 1. gezeigt
