Verbindungsstück-Testgerät-staubgeschützter Test-Kammer der Klausel-20,2 EV

EV-Verbindungsstück-Testgerät-staubgeschützte Test-Kammer

Eingewilligte Standards u. Klauseln

Diese Testkammer stimmt mit IEC60529-2013, EN60529, DIN40050, SAEJ575 und etc. überein.

Technische Parameter

1. Innere Raumgröße: Breite 1500mm*depth 1000mm*height 1000mm;

2. Teststaub: trockenes Talkum, das durch ein quadratisches Sieb mit einer Maschenweite von 75μm überschreiten kann und ein Drahtdurchmesser von 50μm.

3. Staubmenge: 2-4kg/m3.

4. Luftgeschwindigkeit: <2m>

5. Pumpendruckunterschied: 0 | -10kPa justierbar, ausgerüstet mit Manometeranzeige.

6. Pumpende Steuerung des Datenflusses der Vakuumpumpe: 60-600, 600-6000mL/min justierbar;

7. Heizungstemperatur: normale Temperatur +10℃~+60℃ kann justiert werden, um die Feuchtigkeit in der Kammer zu verringern und die Feuchtigkeit in der Kammer anzuzeigen;

8. Gekapselte Struktur, die Erschütterungspumpe nimmt eine pneumatische Erschütterungspumpe an, kann der Umfang justiertes stepless sein, indem er die Luftströmung justiert, verteilt der starke Zirkulationsfan die Innenluft, um die Staubsuspendierung zu fahren, und die Gebläse-Drehzahl kann durch den Frequenzumsetzer justiert werden;

9. Siegeltür mit dem Glasfenster, ausgerüstet mit Entstaubungsbürste, um Beobachtung von Innenbedingungen zu erleichtern;

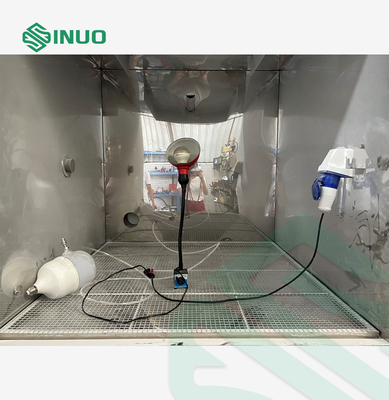

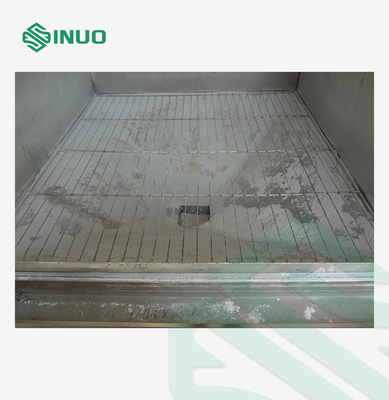

10. Doppelschichtedelstahlzaun legt Platzprüflinge beiseite;

11. Vakuum-Anlagen-Systemkonfiguration: Vakuumpumpe, Strömungsmesser, Vakuumunterdruckmessgerät, Druckregler, Filter.

12. Die innere Wand wird vom Edelstahl hergestellt und die äußere Wand wird mit Stahlplatten gemalt.

13. Konfigurieren Sie die Beispielteststromversorgung (eingebauten staubgeschützten Sockel), das Ein-Aus der Beispielstromversorgung wird gesteuert durch die Maschine, und der Machteinlaß wird von der Maschine getrennt

14. Entschließung: Temperatur: 0.1°C, Zeit: 1S;

15. Tür: Doppelte Tür, Türeinstieggröße W1500mm*H1000mm;

16. Die Antriebssteuerung wird durch Touch Screen bearbeitet, der einfach zu benützen ist, und er wird automatisch geprüft, nachdem die Programmparameter eingestellt sind.

Ausrüstungs-Überblick

Testzweck: Diese Testkammer wird für mechanische, elektrische, elektronische, elektrochemische und elektromechanische Ausrüstung benutzt. Werten Sie den Widerstand, die Lagerung und die Operation dieser Geräte zur Belichtung aus, um Sand oder Staub-beladene Atmosphären zu trocknen. Verwendet für Produktdichtungs-Leistungstest und die Zuverlässigkeitsprüfung.

Kammereigenschaften:

1. Die Erschütterung nimmt pneumatischen Erschütterungsmodus an, und der Umfang kann justiertes stepless sein;

2. Ausgerüstet mit einem Frequenzumsetzer, kann die Fahrgeschwindigkeit des Fans durch Frequenzumsetzung justiert werden;

3. Die Beispielpumpende Geschwindigkeit und -druck können unabhängig justiert werden, und der Pumpendruck ist stabil;

4. Ausgerüstet mit einem elektronischen Temperatur- und Feuchtigkeitsmeter, das auf dem Touch Screen direkt angezeigt werden kann;

5. Der untere Trichter wird mit einem Kugelventilschalter für einfachen Staubersatz ausgerüstet;

6. Die Wand der Testkammer wird mit einer Luftstaub-Filterversammlung ausgerüstet, und der Atmosphärendruck der inneren und äußeren Kammern wird balanciert;

7. Das Programm ist einfach zu benützen. Darüber hinaus wird die Probe macht-auf dem Vorheizen von Funktion hinzugefügt. Zum Beispiel wenn Prüfungslampen, die Lampen angefordert werden, an angetrieben zu werden und zu einem stabilen Zustand vor Staubprüfung vorgeheizt zu werden. Nachdem die Anheizzeit komplett ist, beginnt das Gerät automatisch den Staubtest. Auf diese Art kann der Beleuchtungstest direkt im Staubabscheider abgeschlossen werden auf einmal.

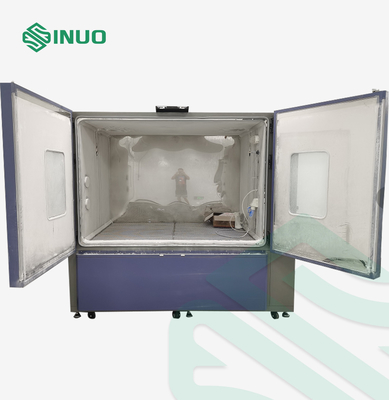

8. Kammerstruktur: der Türeinstieg ist (1500X1000mm) reibungslos, und die Tür ist völlig offen, die für das Legen von großen und schweren Proben in die Kammer bequem ist.

Sicherheitsschutz: Störungswarnung und -ursache, sofortige Funktion, Abschaltautomatik nach Störungswarnung verarbeitend; Durchsickernschutz, Kurzschlusssicherung, überhitzender Ventilatormotor, Gesamtausrüstungsphasenverlust/Rückphase, Gesamtausrüstungs-TIMING-Schutz.

Stromversorgung: Wechselstrom 380V 50HZ 4KW; eine Druckluftquellschnittstelle, Φ8mm-Luftröhre.

Kammer-Struktur:

1. Es ist als konischer Trichter mit einem Staubabsaugungshafen und einem Schlaghafen des Staubes an der Unterseite entworfen. Installieren Sie einen Hochdruckturbinenzirkulationsfan am Schlaghafen des Staubes, um den Staub vom Trichter zur Spitze der inneren Kammer zu schicken. Der Staub wird unten natürlich von der Spitze vertikal durchgebrannt. Wenn der Staub auf die Seitenwand des Trichters fällt, wird der Staub zum Schlaghafen des Staubes durch das vibrierende Gerät aufbereitet, damit der Zyklus immer wieder beginnt.

2. Inneres Kammermaterial: Edelstahlplatte;

3. Äußeres Kammermaterial: kaltgewalzte Stahlplatte + backende Farbe/Sprayplastik;

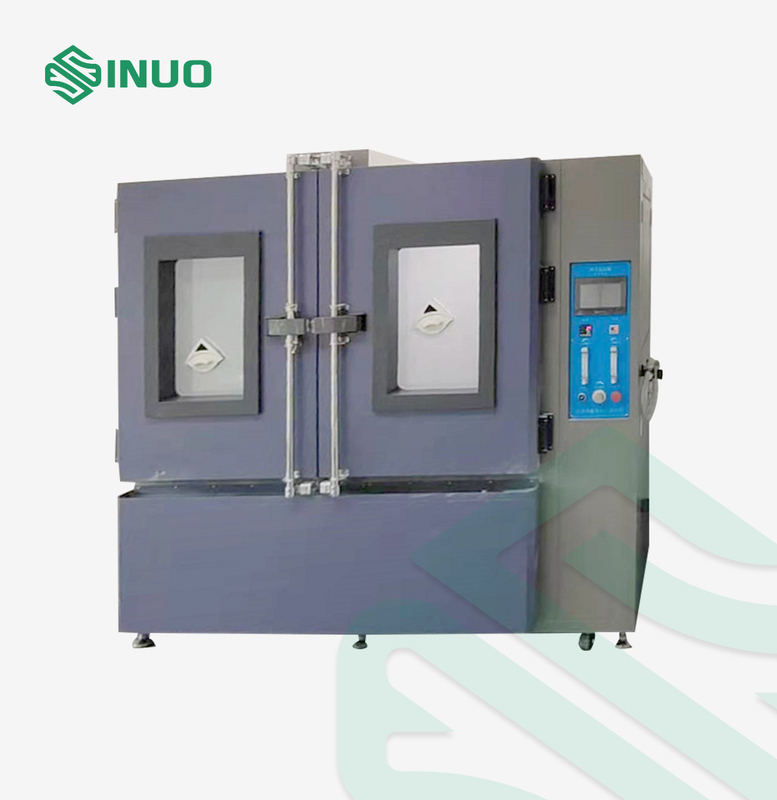

4. Zwei Beobachtungsfenster;

5. Staubschaber: es ist bequem, die Testsituation zu beobachten;

6. Beleuchten der Lampe: eine LED-Beleuchtung ist nach innen installiert, die für das Beobachten der Testsituation bequem ist;

7. Testloch: Ø100mm;

8. Die Last der Fachklammer: 100KG.
