Batterie-Satz-Schwingtisch-Testgerät des Elektro-Mobil-1000Hz

Batterie-Satz-Schwingtisch-Testgerät des Elektro-Mobil-1000Hz

Markenbezeichnung: Sinuo
Modellnummer: SN553
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Schwingtisch-Größe:
2000mm×2000mm
Frequenz-Grenze:
1000Hz
Energie-Modul:
Deutsche Starkstromgeräte Infineon IGBT
Spannungs-Verstärker:
Wahrer Hochspannungsverstärker
Verstärker-Klirren:
≤1%
Energie-Leistungsfähigkeit:
≥92%
Ähnlichkeits-gegenwärtiges teilendes Ungleichgewicht:
≤3%
Verstärker-Gewicht (ohne zu verpacken):
1200KG
Verpackung Informationen:
Sperrholzkiste
Versorgungsmaterial-Fähigkeit:
1 Sätze/Monat
Hervorheben:

Batterie-Satz-Schwingtisch-Testgerät

,

Schwingtisch-Testgerät 1000Hz 1000Hz

Beschreibung des Produkts


Elektro-Mobil-Batterie-Satz-Schwingtisch-Testgerät



Ausrüstungsüberblick




Das System benutzt die zuverlässigen und hoch-Standardkomponenten, und der Endverstärker wird mit einer anti-elektromagnetischen Strahlungsabschirmungsschicht ausgerüstet, die durch CER erfordert wird. Inländisch führen.


Technische Parameter




Nein. Name Modell Einheit Menge
1 Erschütterungs-Test-Tabelle
1,1 Schwingtischkörper H1248A Stellen Sie ein 01
1,2 Digital-Schaltleistungsverstärker IPA180L Stellen Sie ein 01
1,3 Intelligente Wassererkühlungseinheit CU-1 Stellen Sie ein 01
1,4 Zentrales Servogerät der Ausgangsstellung OPCS Stellen Sie ein 01
1,5 Vertikales und horizontales automatisches Drehengerät DH-2 Stellen Sie ein 01
1,6 Horizontales Dia BT2000M Stellen Sie ein 01
1,7 Vertikale Erweiterungstabelle (mit zusätzlicher Unterstützung) HE2000SQ/A Stellen Sie ein 01
2 Erschütterungs-Kontrollsystem
2,1 Importierter digitaler Erschütterungsprüfer

RL-C21

Hardware: 8-Kanal-Input, 1 Kanalertrag

Software-Funktionen: Sinus, gelegentliche, Resonanzsuche und -halt, typischer Schock, Sinus und gelegentliches, gelegentliches und gelegentliches.

Stellen Sie ein 01
2,2 Importiertes Beschleunigungsmesser (einschließlich Sensor-Kabel) DJB Stellen Sie ein 08
2,3 Steuerrechner Markencomputer, ein Satz von LCD-Monitor, Tastatur, Maus, ein Farbdrucker. Stellen Sie ein 01
3 Zusätze
3,1 Ersatzteile, Verschleißteile und Spezialwerkzeuge Sehen Sie die Liste von Ersatzteilen, von Verschleißteilen und von Spezialwerkzeugen für Details Stellen Sie ein 01
3,2 Gelegentliche Zusätze und technische Daten Ausrüstungsanweisungshandbuch, elektrisches und pneumatisches schematisches Diagramm, Betriebstechnikanweisungen, etc. Stellen Sie ein 01
4 Andere
4,1 Installation, Beauftragung und Annahme Wartung und technische Unterstützung während der Qualitätsgarantiezeit / /
4,2 Verpacken, Verschiffen und Versicherung / / /
4,3 Technischer Service und Training Training in der Erschütterung, im Druck und in der Prüfung unter umgebungsbedingter Beanspruchung. Sachverständige Unterstützung jederzeit während des Gebrauches. / /



Eigenschaften und Vorteile




Nein. Indexieren Sie Vorteile und Eigenschaften
1 Dynamischer Führer Das bewegliche Spulensystem der Suspendierung wird aus U-förmigen Frühlingen und Rollen verfasst. Es ist der späteste Entwurf von LDS im Vereinigten Königreich. Es hat einen hohen Teillastmoment und gleichzeitig, ist das seitliche Erschütterungsverhältnis der beweglichen Spule klein und die Verzerrung ist klein. Sie erfüllt Bedingungen der internationalen Ebene. (Tabelle 1)
2 Schlüsselkomponenten Starkstromgeräte, bewegliche Spulen und Erregungsdrähte werden ganz importiert. (Tabelle 7)
3 Energiemodul Es nimmt deutsche Starkstromgeräte Infineon IGBT an, und die maximale Spitzenleistung eines einzelnen Energiemodulkastens ist 60KVA, mit einfacher Struktur, umfassendem Schutz und hoher Zuverlässigkeit
4 Wahrer Hochspannungsverstärker Die Spannung eines einzelnen Energiemoduls ist 320V, und das Bestimmungsblatt Ausgabeformate des Hochspannungs- und niedrigen Stroms verringert den Leistungsabfall im Getriebeprozeß und verwirklicht effektive und angemessene Impedanzanpassung.
5 Logikmodul für Endverstärker Das Logikmodul nimmt PLC-Steuerung, Notenbildschirmanzeigefunktion an (der Touch Screen nimmt französische Schneider-Produkte an); es kann verschiedene Daten des Systems (wirklicher Effektivwert-Wert des Endverstärkerertrages, der zusätzlichen Datenanzeige), des funktionierenden Status und des Störungsurteils im Detail anzeigen. (Tabelle 2)
6 Endverstärker CER-Bescheinigung

Alle Endverstärker-Reihen haben CER-Bescheinigung.

Der starke Endverstärker ist das einzige Produkt in China, das den relevanten Standards elektromagnetischer Kompatibilität CE/EMC entspricht und führt in China.

Der Endverstärker hat die zweite Demonstration der Niederspannungs-Richtlinie TUV Rheinland (beigefügtes Zertifikat) CE/LVD (Sicherheit) verabschiedet;

Elektromagnetische Kompatibilitäts-Richtlinie CE/EMC

Elektromagnetische Kompatibilität wird in zwei Teile unterteilt: Die Beseitigung der Gitterleitungsstörung nimmt eine spezielle zweitrangige Stromversorgung und einen Filter an. (Tabelle 6)

Strahlungsstörung nimmt einen völlig abgeschirmten Kabinettentwurf an. Sie hat eine anti-elektromagnetische Strahlungsabschirmungsschicht, zum des menschlichen Körpers vor dem Strahlungsschaden zu schützen und führt in China. (Körperliche Bilder von Behandlungsmaßen, die relevanten Standards entsprechen, Tabelle 3)

Elektromagnetische Kompatibilität EMC ist eine obligatorische Spezifikation in Europa und in den Vereinigten Staaten. Sie ist auch mehr und mehr Aufmerksamkeit in China gezahlt worden.

Die Endverstärker, die durch inländische Gegenstücke übersteigen produziert werden ernsthaft, den EMC-Standard, und die starken Endverstärker beeinflussen ernsthaft den Gebrauch anderer Instrumente im Labor durch Leitungsemission und -strahlung während der Operation.

7 Anti-elektromagnetische Strahlungsabschirmungsschicht Der Endverstärker wird mit einer anti-elektromagnetischen Strahlungsabschirmungsschicht ausgerüstet, die durch CER erfordert wird, um den menschlichen Körper vor Strahlungsschaden zu schützen. (Tabelle 3)
8 Endverstärkerabkühlen Das Endverstärkerabkühlen absorbiert die Erfahrung britischen LDS, des Amerikaners UD und anderer Firmen. Es nimmt unteren Lufteintritt und Spitzenabgasanlage an, um hohe Wärmeableitung sicherzustellen und gute Wärmeableitung im Kasten sicherzustellen, wenn der Endverstärker für eine lange Zeit läuft. (Tabelle 4)
9 Endverstärker-Schutzfunktion ist komplett

Der gesamte Endverstärker hat: Gitterüberspannung, Gitter Undervoltage, Gitterphasenverlust, Logikstörung, Energiemodulschutz, Energiemodultemperatur, Ertragüberstrom, Ertragüberspannung, Getriebe, Plattformverschiebung, Plattformtemperatur, externes Ineinander greifen, etc.-Schutzfunktionen. Wenn jede mögliche Störung auftritt, ist der Ertrag geschlossen, und der Ton und das Licht alarmieren gleichzeitig.

Zusätzlich zum oben genannten Schutz wird der Probenahmechip des wahren Ist-Werts eingeführt, um den sinusförmigen Aufschlag und den gelegentlichen Durchlauf zu machen die Steuerung des wahren Ist-Werts (Effektivwert-Wert), die die Eigenschaften der Sicherheit und der Zuverlässigkeit hat. Die Technologie ist reif und es gibt keine solche Technologie in der nationalen Industrie und führt in China.

10 Fernbedienung Nehmen Sie RS485 Kommunikationsschnittstelle, optionale Fernbedienung bis 1000 Meter, mit der gleichen Endverstärker-Schutzfunktion als das Endverstärker-Logiksteuergerät an.
11

Ausgangsstellungs-zentrales Servo

(OPCS)

Die bewegliche Spule der elektrischen vibrierenden Tabelle kann, hauptsächlich durch den berührungsfreien Sensor automatisch zentriert werden, um die Mittelposition der beweglichen Spule zu überwachen der elektrischen vibrierenden Tabelle und indem man automatisch den Luftvolumen des Unterstützungsluftfrühlinges der beweglichen Spule von der elektrischen vibrierenden Tabelle justiert, um die Mitte der Tischplatte der elektrischen vibrierenden Tabelle beizubehalten, damit das System die bewegliche Spule im statischen und dynamischen Zustand automatisch zentrieren kann. Die Tabelle wird mit einer Notschalter-Schutzfunktion ausgerüstet, um den Ertrag des Endverstärkers zu schützen und abzuschneiden und führt in China. (Tabelle 4)
12 Stichprobe-Dynamikwerte Die StichprobeDynamikwerte bis zu 42dB stellen starke Entstörungsfähigkeit und unverzerrte Wellenform sicher, wenn sie differenzielle Niederfrequenzsignale prüfen. (Die internationale Ebene ist 50dB, und das inländische Niveau ist im Allgemeinen 39-40dB) (Tabelle 8)

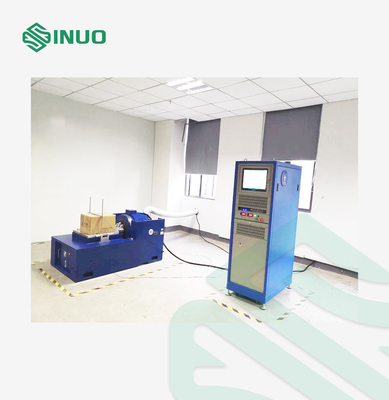

Batterie-Satz-Schwingtisch-Testgerät des Elektro-Mobil-1000Hz 0

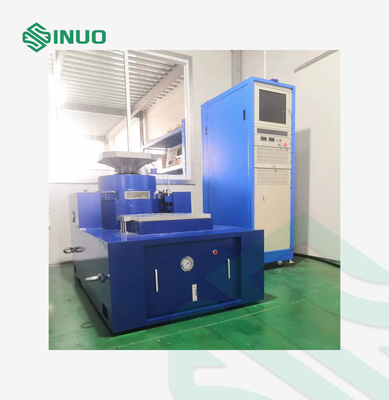

Batterie-Satz-Schwingtisch-Testgerät des Elektro-Mobil-1000Hz 1

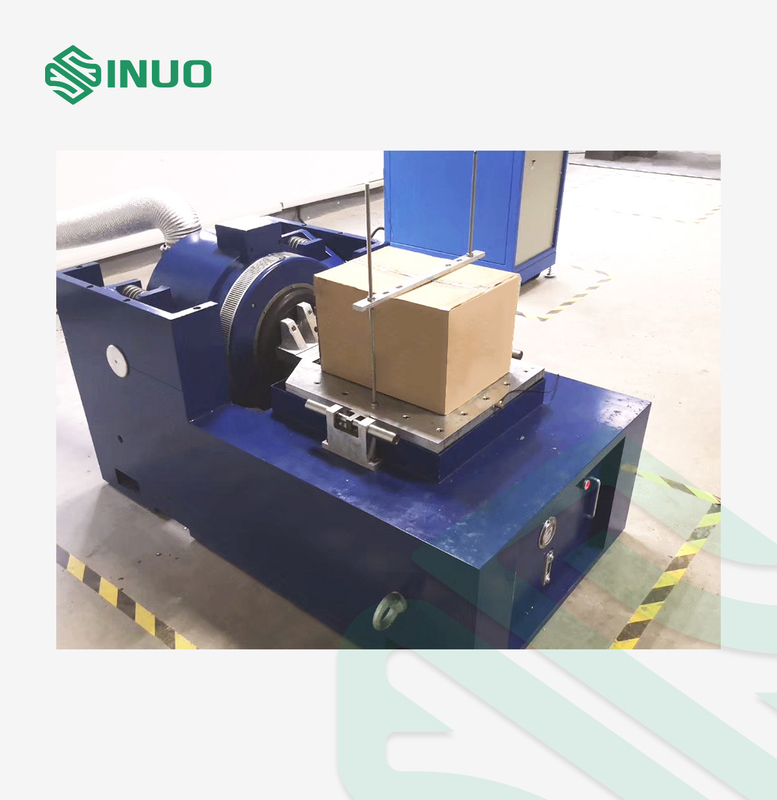

Batterie-Satz-Schwingtisch-Testgerät des Elektro-Mobil-1000Hz 2
