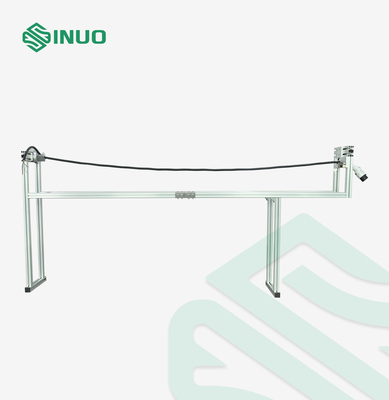

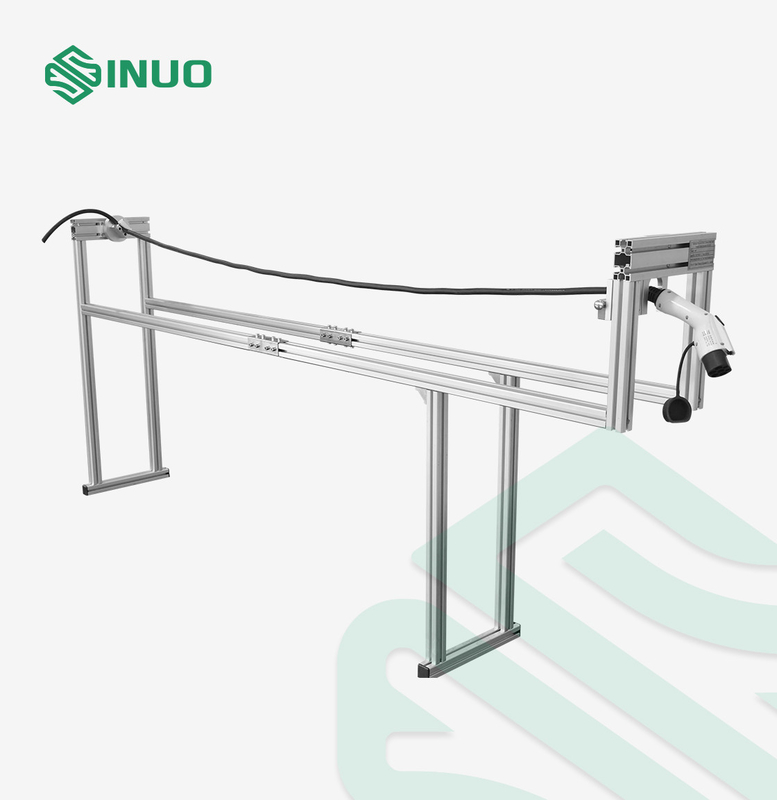

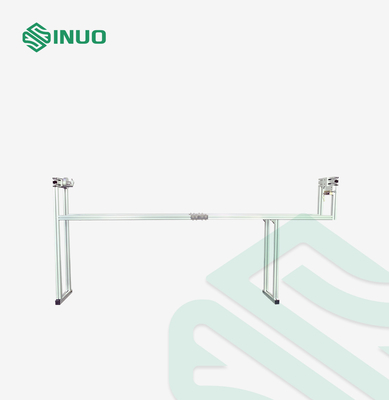

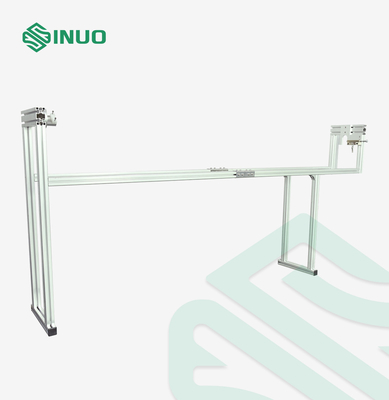

IEC62196 2250mm EV Sockel des Verbindungsstück-Testgerät-50kg - Ausgang-Festigkeitsprüfung

Der Fahrzeug-mehrfache tragbare Sockel-Ausgang-mechanischen Festigkeit IEC62196 New Energy Prüfvorrichtung

Eingewilligte Standards u. Klauseln

Iec 62196-1Ed.4CDV: 2020 „Stecker, Sockel - Ausgänge und Koppler für die industriellen und ähnlichen Anwendungen und für Elektro-Mobile“ Klausel 26,3, Abb. 19.

IEC60884-1: 2006 „Stecker und Sockelausgänge für Haushalt und ähnliche Zwecke Part1: Klausel 24,9 der allgemeinen Anforderungen“ und Abbildung 29.

„Stecker GB2099.1-2008 und Sockelausgänge für Haushalt und ähnliche Zwecke Part1: Klausel 24,9 der allgemeinen Anforderungen“ und Abbildung 29.

Technische Parameter

Fragen u. Antworten

Q: Was ist auf die Abwurfhöhe?
: Die Abwurfhöhe ist 750mm.

Q: Was sind die Größe für dieses Gerät?
: Die Größe des Gerätes ist über Gewichte 50kg 2400×850×400 (Millimeter) W×D×H.

Details:

Für die Prüfung der mechanischen Festigkeit der regenerierbaren Stecker und Automobilder verbindungsstücke gepasst mit Flachkabeln.

Die Probe wird gehalten, damit das Kabel waagerecht ausgerichtet ist und lassen dann auf den konkreten Boden fallen. Dieses wurde 8mal getan; das Kabel war gedrehtes 45°, jedes Mal wenn es repariert wurde.

Auswechselbare Stecker und Fahrzeugverbindungsstücke werden mit einem kleinen Teil (ungefähr 200mm) der hellsten Art des Flexkabels mit der minimalen Querschnittsfläche gepasst, die durch den Hersteller empfohlen wird.

Nach der Prüfung zeigen die Proben keinen Schaden, wie in Iec 62196-1Ed spezifiziert. 4 cdv 2020; Insbesondere sollten keine Teile abkommen oder lose kommen. Die Probe sollte Teile nicht herausstellen, die möglicherweise aufgeladen werden. Proben sollten ihre IP-Bewertung beibehalten.
Zusätze mit einem Grad Schutz IP44 oder sollten den relevanten Tests höher unterworfen werden, die in Iec 62196 - 1ed spezifiziert werden. Klausel 4CDV 2020 20.

Zusätze mit thermoplastischen Wohnungen werden zu IEC62196-1ed geprüft. Klausel 4CDV 2020 21,4.
