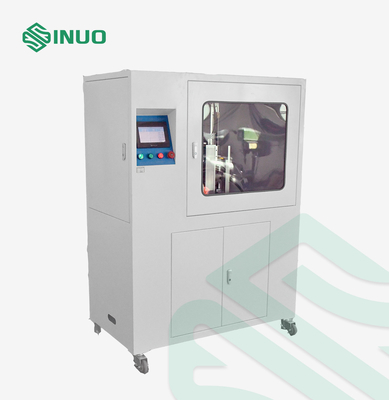

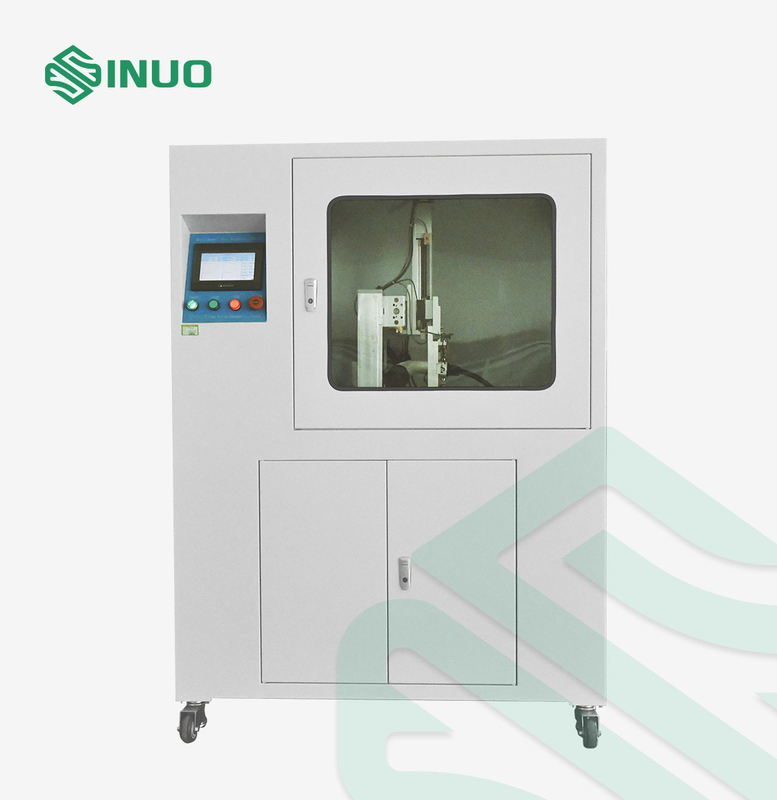

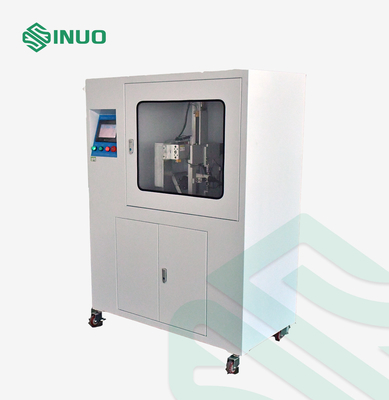

Elektro-Mobil-einzelne Station verstopft Verbindungsstück-Versetzungs-Prüfeinrichtung IEC62196-3

Elektro-Mobil-einzelne Station verstopft Verbindungsstück-Versetzungs-Prüfeinrichtung IEC62196-3

Markenbezeichnung:	Sinuo
Modellnummer:	SNQC1017
MOQ:	1
Preis:	Customized
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	30 Sätze/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Angewandter Standard:

Iec 62196-3, Klausel 36,3

Apparateenergie:

Besonders angefertigt

Steuermethode:

Plc-Steuerung, Touch Screen Operation

Prüfstand:

Einzelne Station

Antriebsmodus:

Servomotor

Ausgerüstete Kraft:

0-500N

Haltezeit:

0-999.9s

Abstandzeit:

0-999.9s

Verpackung Informationen:

Sperrholzkiste

Versorgungsmaterial-Fähigkeit:

30 Sätze/Monat

Hervorheben:

Einzelne Station verstopft ev Testgerät

Ev IEC62196-3 Testgerät

Verbindungsstückversetzungsprüfeinrichtung

Beschreibung des Produkts

Einzelne Stations-Stecker-und Verbindungsstück-Versetzungs-Prüfeinrichtung des Elektro-Mobil-IEC62196-3

Eingewilligte Standards u. Klauseln

Diese Versetzungsprüfeinrichtung passt sich an IEC62196-3 Klausel 36,3, Abbildung 18 an.

Ausrüstungs-Überblick

Während des Temperaturanstiegtests direkt nach Temperaturstabilisierung, werden die Zusätze externen mechanischen Lasten unterworfen, wie im Abbildung 18 veranschaulicht.

Unter Verwendung einer Drucklehre wenden Sie eine Last von 100 N bei einer Toleranz von -0/+10 N so veranschaulicht im Abbildung 19 in jeder Richtung an. Die Last sollte ein Minimum von 1 Min. beantragt werden. Nach dieser Lasteinleitung sollte die Last während einer Zeit von 10 s und die Last entfernt werden, die in der folgenden Richtung innerhalb 10 S. wieder angewendet wird. Dieser Prozess wird fortgesetzt, bis die Last in den 4 Richtungen angewendet ist (- X, +X, - Y, +Y), wie veranschaulicht im Abbildung 19.

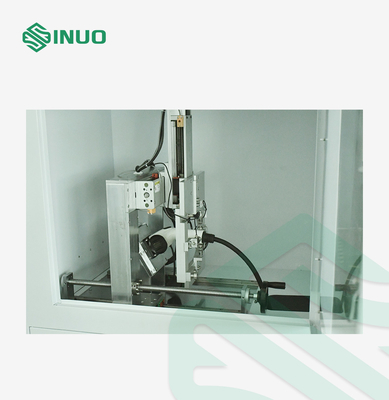

Die Ausrüstung nimmt X, Schiebetisch Y (Abbildung 19) an, angetrieben durch Servomotor und durch Kraftwert-Sensor überwacht. Wenn der Kraftwert die erforderliche Zeit für Konstanthaltungskraftholding erreicht, schaltet er automatisch zu einer anderen Richtung für Test.

Technische Parameter

Energie	AC220V, 60Hz
Steuermethode	Plc-Steuerung, Touch Screen Operation
Station	Ein
Antriebs-Modus	Servomotor, zwei PC, X und Y
Kraft	0-500N
KraftHaltezeit	0-999.9s
Abstandzeit	0-999.9s
Kraftanwendungsrichtung	- X, +X, - Y, +Y

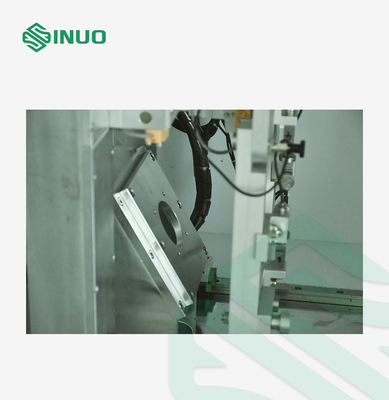

Exemplarschienenplatte	30 ° Steigung, 1000mm Höhe vom Boden
Gesamtausmasse der Ausrüstung	100mm×400mm×1500mm, 150kg

Eigenschaften

Dieser Apparat ist sich anpaßt an diese Standardzahlen:

Elektro-Mobil-einzelne Station verstopft Verbindungsstück-Versetzungs-Prüfeinrichtung IEC62196-3 0
