Zusätze IEC62196 EV nicht Rewireable, die Testgerät PLC-Steuerung biegen

Nicht--Rewireable Zusatz-mechanische Festigkeit des Elektro-Mobil-IEC62196, die Prüfeinrichtung biegt

Eingewilligte Standards u. Klauseln

Iec 62196-1Ed.4CDV: 2020 „Stecker, Sockel - Ausgänge und Koppler für die industriellen und ähnlichen Anwendungen und für Elektro-Mobile“ Klausel 26,4, Abb. 20.

IEC60309-1: Abbildung 9. 2012 der Klausel 24,4

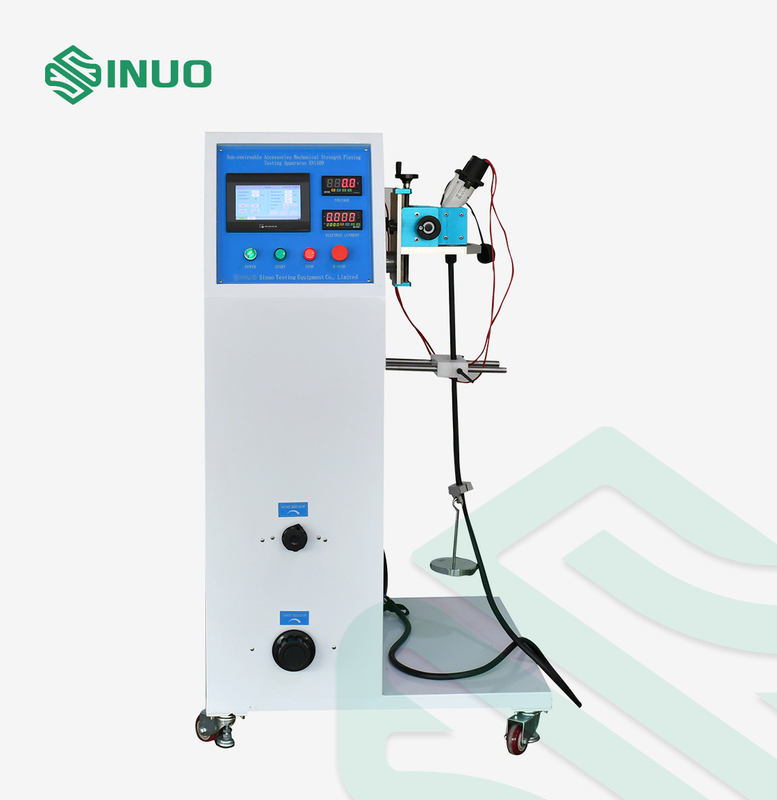

Ausrüstungs-Überblick

Die Flexibilitätsprüfeinrichtung ist entsprechend Anforderungen von IEC62196-1 entworfen und hergestellt: 2020 Abbildung 20 der Klausel 26,4, IEC60309-1: Abbildung 9 2012 der Klausel 24,4, etc. Sie wird verwendet, um die Biegeprüfung der mechanischen Last der Fahrzeugstecker, der Sockelausgänge und nicht--rewireable der Zusätze der Koppler zu verarbeiten.

Die Ausrüstung nimmt PLC-Steuerung an und betreibt durch 7-Zoll-Farbmensch-maschine-schnittstelle, Gebrauch ein Servomotor, den biegenden Winkel zu steuern. Der biegende Winkel, Geschwindigkeit und die Prüfzyklen biegend kann auf Touch Screen eingestellt werden. Der Test wird automatisch entsprechend den gesetzten Parametern durchgeführt. Wenn die Testzeiten die voreingestellte Anzahl von Testzeiten erreichen, stoppt das Gerät automatisch und gibt die Testfertigstellungs-Signalaufforderung. Das Testgerät hat die Vorteile der Digitalanzeige der Hochpräzision, digitale Frequenzumsetzung der Hochleistungsfähigkeit, genaue Geschwindigkeitsanpassung, Sechsstellengedächtniseinstellung, mehrfunktionale modulare Befestigung und dreht die Mitte, die Messgerät zentrieren, und eingebaute Last, die Lastsspannung an Prüfling während des Tests liefern kann.

Technische Parameter

Fragen u. Antworten

Q: Was ist der biegende Winkel?
: Es ist 0-360° kann frei justiert werden (Nichterfüllung 90°, 45° auf beiden Seiten der Vertikale).

Q: Was sind die Größe für dieses Gerät?
: Die Größe des Gerätes ist L 850mm *W 800mm *H 1500mm, die ganze Maschine ist über 200Kg.

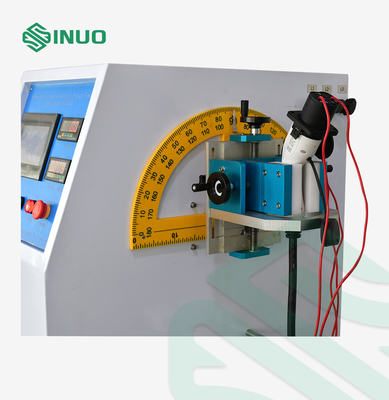

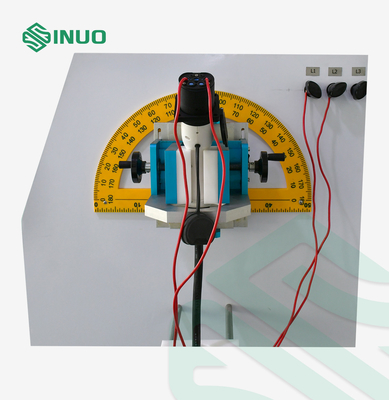

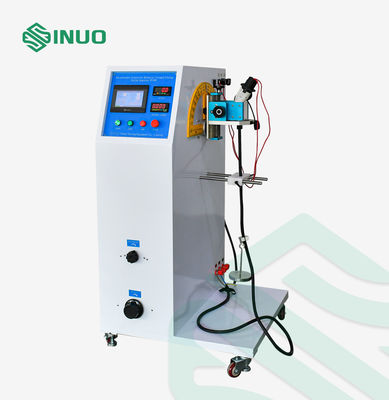

Details:
