Verbindungsstück-Testgerät-Stecker-Temperaturanstieg-Test-System IEC62196 EV

Verbindungsstück-und Stecker des Elektro-Mobils IEC62196 Temperaturanstieg-Test-System

Eingewilligte Standards u. Klauseln

Klausel 2020 Iecs 62196-1 Ed.4CDV 24.

Klausel 2020 Iecs 62196-3 Ed.4CDV 24.

Iec 60309-1: Klausel 2012 22.

…

Technische Parameter

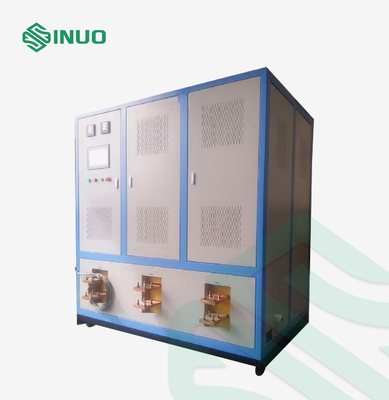

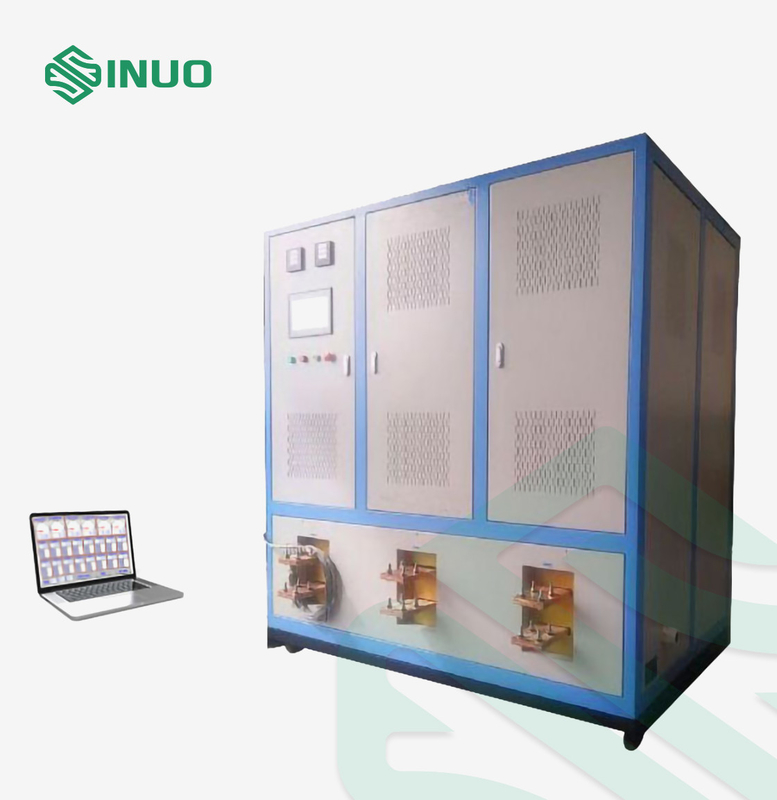

Ausrüstungs-Überblick

Das Testgerät wird benutzt, um zu überprüfen, dass Zusätze so konstruiert werden, dass der Temperaturanstieg im normalen Gebrauch nicht übertrieben ist.

Es wird verwendet, um den Temperaturanstieg der Stecker, der Sockelausgänge und der Fahrzeugverbindungsstücke zu überprüfen, nachdem man den Nennstrom, die Heizbedingungen auf der Oberfläche der elektrischen Zusätze geführt hat, wenn der Lastsstrom angeschlossen wird, und ob der Temperaturanstieg der Anschlüsse die Bedingungen des Standards erfüllt.

Stellt eine Niederspannung zur Probe zur Verfügung, und dann wird der Temperaturanstieg innerhalb einer bestimmten Frist gesammelt, die mit den Standardanforderungen verglichen wird.

Systemzusammensetzung:

der Einphasenstrom mit 12 Möglichkeiten, der in eine Maschine gemacht wird (d.h. sind alle elektrischen Instrumente in einem chasis), je 3 einphasige Möglichkeiten setzt eine 3-phasige Stromversorgung fest (angetrieben durch eine Dreiphasenstromversorgung, wird die komplette Ausrüstung Stern-angeschlossen). Er wird aus Regler der elektrischen Spannung, gegenwärtigem Übermittler, programmierbarem Prüfer PLC, gegenwärtigem Sensor, Notenschnittstelle und entfernbaren Fahrgestellen verfasst. Speziell: Stabile gegenwärtige Stromversorgung Wechselstroms, die den Prüfstrom stabil ausgeben kann, den Einfluss des Prüfstroms zu beseitigen wegen der Stromversorgungsspannungsschwankungen, Verbindungsdrähte oder kupferne Stangen und der Widerstandswert des Testproduktes und verbessern die Genauigkeit der Testergebnisse. Die Stromversorgung hat dämpfungsärme, hohe Leistungsfähigkeit, einfache Operation und hat Untersuchungsfunktionen der vollständigen Kontrolle und.

Systemeigenschaften:

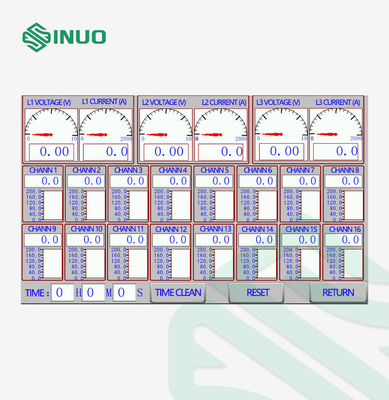

1. Mit wahre Farbnote LCD-Bildschirm können gegenwärtige Einstellung und Überwachung auf dem Touch Screen abgeschlossen werden, wenn die volle englische Schnittstelle, einstellt, ist einfach und Operation ist bequem.

2. Mit einer freundlichen Mensch-Maschine-Schnittstelle-Schnittstelle liefert es reichliche Warnungs- und Diagnosenfunktionen. Das Hauptsteuergerät wählt einen programmierbaren Prüfer (PLC) vor, der mehrfache Lastsstrom automatisch gleichzeitig justieren kann, um umfassende Überwachung und Regelung zu erzielen, und der Automatisierungsgrad ist hoch.

3. Intelligente Programmsteuer-Software, hohe Zuverlässigkeit, starke Entstörungsfähigkeit, mit digitaler Logiksteuerung, Bewegungssteuerung, prozesskontrollierte, datenverarbeitende, Kommunikationsregelvernetzung und andere Funktionen, komplette gegenwärtige Datenerfassung, Anzeige und Steuerung. Stellen Sie Kommunikationsschnittstelle des Radioapparates (WIFI) zur Verfügung und kann drahtlose Kommunikationsfunktion mit Hintergrund PC-Überwachung verwirklichen, verwirklicht die zentralisierte Einstellung und die Steuerung des Prüfstroms jeder Schleife, und die Humanisierung ist stärker.

4. Unter Verwendung der intelligenten Spannung und der gegenwärtigen Sensoren, die fieldbus Technologie stützen, um volle Digitalisierung der Datenübertragung zu verwirklichen, verbessern Sie Richtigkeit der Daten und Produktzuverlässigkeit.

5. Mit Nullpunktausgleich und gegenwärtiger Korrekturselbstkalibrierungsfunktion kann es Multisegmentkorrekturkoeffizienten innerhalb des justierbaren Bereiches des Gerätes erzeugen, um die Stabilität der konstanten gegenwärtigen Stromversorgungsausrüstung Wechselstroms sicherzustellen.

6. Schutzfunktion: mit Rückphasenfolge Überstromschutzfunktion, keine Last erlaubend. Der Schutz der Wechselspannung, die Gerät reguliert, sollte Doppelschutz der automatischen Schutzsteuerung des Computers und des mechanischen Minimalbewegungs-Begrenzungsschalters annehmen, um den Normalbetrieb der konstanten gegenwärtigen Stromversorgungsausrüstung Wechselstroms sicherzustellen und die Sicherheit und die Zuverlässigkeit des Produktes sicherzustellen.

7. Die Prüfstromstabilität wird nicht durch die externe Testumwelt beeinflußt, und der Ausgangsstrom wird immer innerhalb des gesetzten Genauigkeitsbereiches während des Tests gehalten.

8. Unter Verwendung der intelligenten Luftkühlung übersteigt langfristige Operation am Nennstrom, der Temperaturanstieg des Hauptstromkreisgerätes nicht ihre jeweiligen Standards.

9. Jedes Gerät des aktuellen Standes kann als Energiequelle allein benutzt werden, oder mehrfache Strom können parallel benutzt werden in beliebiger Kombination, und der Gesamtstrom sollte die Temperaturanstiegtestbedingungen erfüllen.

Temperaturerwerbssystem:

1. Anforderungen für Temperaturdetektor:

A., Arbeitsfähigkeitsspg.versorgungsteil: DC24V.

B., Inputstromkreis: 16 Kanäle.

C., Eingangssignalart: T-Art (Thermoelement).

Genauigkeit D. Measurement: ≤±1℃.

E., Abtastzeit: <0>

Stärke F. Isolation: Hochspannungsisolierung zwischen Kanälen kann leiter 380V direkt messen Live.

Operation G. Display: unter Verwendung 10-Zoll-Note LCD-Bildschirms.

Funktion H. Communication; Fernüberwachung kann durch drahtlose Schnittstelle WIFIS oder Schnittstelle RS485 verwirklicht werden.

I., Datenspeicherung: Magnetplattenspeicher USB-Schnittstelle U.

2. Entdeckungsprüfer und -software

A., Datenerfassung und Verarbeitungsfunktionen: durch Echtzeitdatendatenerfassung und die Verarbeitung von intelligenten Geräten auf der unteren Ebene. Realzeitinformationen umfassen: Analogsignale wie Strom und Temperatur und Schaltersignale wie Schalterstellung und funktionierender Status.

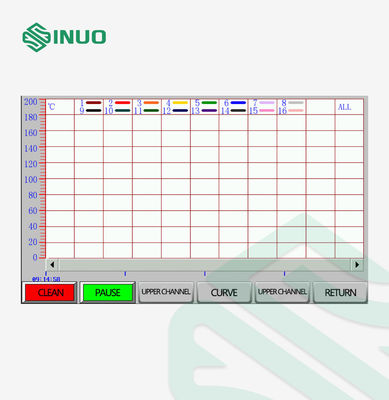

Funktion B. Display: Nach der Verarbeitung aller Arten Informationen gesendet durch intelligente Geräte auf der unteren Ebene, können verschiedene Informationsschirme in der Realzeit angezeigt werden, und die Betriebsparameter, die Warnungsinformationen und die historischen Rekorde des Systems können durch die Hintergrundschnittstelle jederzeit gefragt werden.

C., Kontrollfunktion: Entsprechend den gesammelten Daten und dem Status können Fernsteuerungsoperationen intelligenten Geräten durchgeführt werden an den auf der unteren Ebene.

D., Einstellungsfunktion: Die Parameter, die während der Operation des intelligenten Gerätes auf der unteren Ebene erfordert werden, sind Input in das System durch den Hintergrund, der Software überwacht. Die Einstellung wird in zwei Niveaus Benutzerebene und Fabrikniveau unterteilt und eine Kennwortschutzfunktion hat.

Funktion E. Alarm: Die Warnungsinformationen, die durch jedes intelligente Gerät auf der unteren Ebene erzeugt werden, werden zum Hintergrund über drahtloses (WIFI) geschickt, und der Hintergrund, der Software überwacht, knallt automatisch oben die Warnungsinformationen und kann die entsprechenden Warnungsinformationen entsprechend den gesammelten Daten auch analysieren und sammeln.

Funktion F. Recording: speichern Sie irgendeinen wichtigen Status und Daten während des Netzbetriebs entsprechend Zeit und andere Bedingungen für Frage und Ausgabedatenbericht zum Drucker im spezifizierten Format.

Parameter:

Hauptanlagenkonfiguration

1. Wechselstrom-Stromversorgung: Einphasiges 400A, 2 Ertrag stabiler gegenwärtiger Stromversorgung Wechselstroms 2 Sätze.

2. Temperaturanstiegprüfnorm-Kupferstange 30*5*2000mm, PC der Quantität 12.

3. Die weiche Verbindung des Temperaturanstiegtests wird benutzt, um den Verbindungsleiter zwischen dem Ertragende des TemperaturanstiegTestgeräts anzuschließen und die kupferne Standardstange oder das Testprodukt, das vom weichen kupfernen Leiter gemacht wird. Qualitätsanforderungen: Kupfernes Rohr (Wandstärke 2mm) und konservierte kupferne Borte (φ0.2 Millimeter) sind kaltgepresst, konserviert an beiden Enden, freie Toleranz. Quadrat der Querschnittsfläche 250, Länge 1000mm, Sätze der Nr. 6.

Linien für Temperaturanstiegtest: 1,1.5, 2, .5, 4,6, Quadrat, jede Spezifikation ist 2 Meter in der Länge, 2 Stücke von jedem; 10,16,25,50,70, Quadrat, die Länge jeder Spezifikation ist 2 Meter, die Quantität ist 2 Stücke von jedem; Quadrat 95.120.240, jede Spezifikationslänge ist 1 Meter, die Quantität ist 2 Stücke von jedem;

4. Temperaturerwerbssystem: Temperatur-Erwerbssystem mit 16 Kanälen mit 1 Satz entfernbaren Fahrgestellen, einschließlich 16 importierte T-förmige Thermoelemente mit Länge von 3m.

5. 1 Laptop (einschließlich PC, der Software, 1 wifi System überwacht).
