| Markenbezeichnung: | Sinuo |
| Modellnummer: | SN4412 |
| MOQ: | 1 |
| Preis: | Customized |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 30 Sätze/Monat |

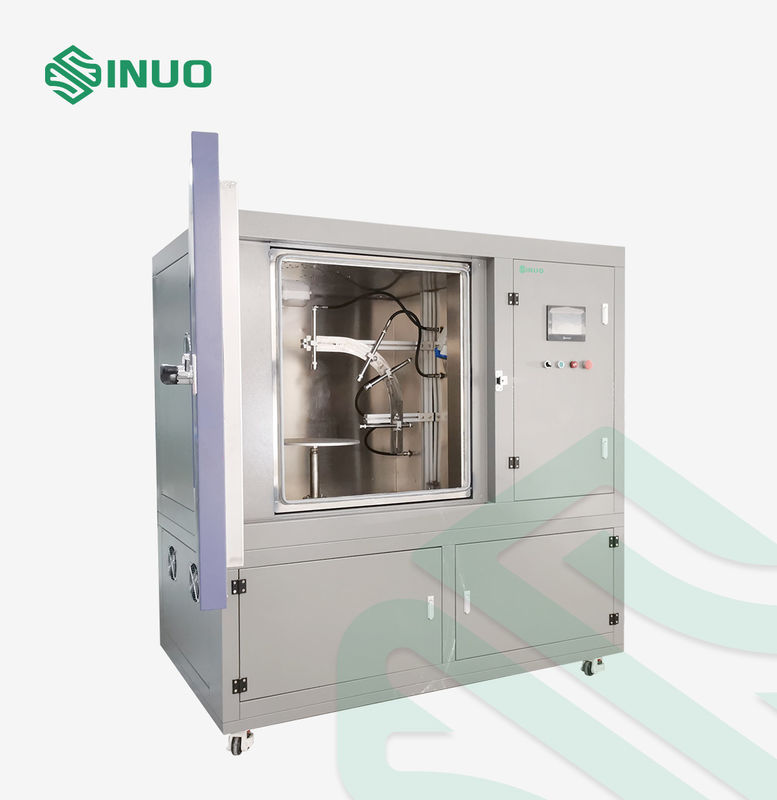

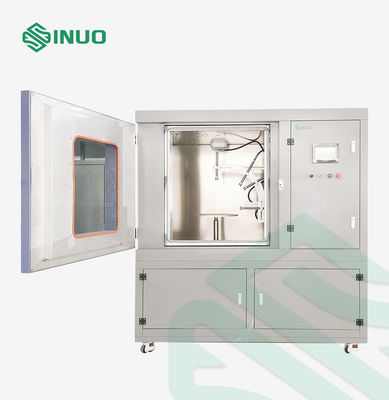

Wasser-Eintritt-Prüfungskammer Iecs 62196 Elektro-Mobil-IPX9K
Eingewilligte Standards u. Klauseln
Klausel 2020 Iecs 62196-1Ed.4CDV 20,2
IEC-60529:1989 + A1: 1999 + A2: Klausel 2013 14.2.9
DIN40050-9
ISO20653
Ausrüstungs-Überblick
Diese Testkammer passt sich an an: IEC-60529:1989 + A1: 1999 + A2: Klausel 2013 14.2.9 und erfordert durch Klausel 2020 Iecs 62196-1Ed.4CDV 20,2, DIN40050-9, Grad IP-ISO20653 des Schutzes bereitgestellt von den Einschließungen für die Elektrogeräte in den Straßenfahrzeugen für das Schützen der Elektrogeräte innerhalb der Einschließung gegen die Effekte des Eintritts der festen Fremdkörper, einschließlich den Staub (Schutz gegen Fremdkörper), die Elektrogeräte innerhalb der Einschließung gegen die Effekte des Eintritts des Wassers (Schutz gegen Wasser) schützend.
Anwendung:
Es wird verwendet, um die Einschließungen der Elektrogeräte (IPergänzungscodetest) zu kontrollieren, und es ist für wasserdichte Prüfung vom elektrischen und von den Autoteilen unter hoher Temperatur und Hochdruck anwendbar.
Prüfling:
Produkte sollten der Grad IPX9, wie Automobil- und Motorradteil-, elektrische und elektronischeindustrien führen wasserdichten Test.
Materiell und strukturell:
Außerhalb der Einschließung und innere Kammer, die alle SUS304 vom Edelstahl, der obere Teil der Testkammer gemacht werden, ist für die Prüfung und die Steuerung, der unterere Teil der Testkammer besteht aus importierter italienischer Hochdruckpumpe und Magnetventil, konstante Temperatur und Stauwasserbehälter (Edelstahl SUS304), Drehscheibenmotor (Panasonic-Motor) und Verlangsamungsgetriebemechanismus.
Alle Steuereinstellungen, Wassertemperatur, Düsensteuerung, Druck, Zeit, Flussanforderungen können durch PLC und Satz auf 7" gesteuert werden Touch Screen Taiwans WEINVIEW oder ein höheres industrielles Steuerteiltouch Screen.
1. Die Testkammer besteht Testraum, Wasserbehälter, Steuerteil, Entwässerungspufferbereich des Produktes und aus Jet-System.
2. Innere Kammergröße: L 1000MM * W 1000MM*H 1000MM.
3. Äußere Kammergröße: L 1500MM * W1200MM * H 1950MM.
4. Jet-System: Verfasst durch die Hochdruckheißwasserpumpe, Hochdruckheißwasserdruckmesser, Hochdruckmagnetventil der hohen Temperatur, hydraulisches Rohr der Hochdruckhohen temperatur.
5. Rohrdurchmesser: 3/4".
6. Strahldüse: 4 PC.
7. Heiße Wasserstrahltemperatur: Wassersammelschutz RT~80°C±5°C. (justierbares, erhöht Temperatur und)
8. Jet-Wasserdruck: 80 | 100bar (8000 | 10000Kpa, 81.5-101.9kg/c㎡)
9. Wasserstrahlfluß: 15±1 l/min (14-16L/min)
10. Jet-Abstand: 100-200mm und kann justierbarer Düsenabstand durch Handbuch sein

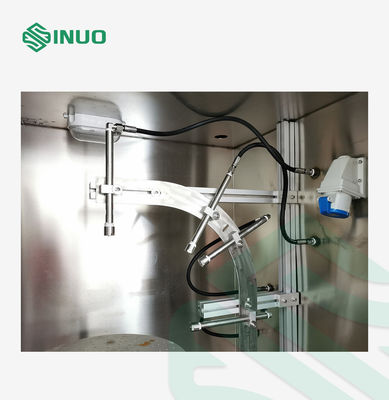

11. Wasserstrahlwinkel: 0 °, 30 °, 60 °, das ° 90 (der Prüfungswinkel kann durch Handbuch justierbar sein), basiert auf einer horizontalen Linie, verteilen Düsenloch an ±0° entgegen dem Uhrzeigersinn ±30° ±60° ±90° mit Ventil auf Düse, kann programmierbar einstellen, um der Reihe nach zu spritzen.
12. Testzeit: Wasserstrahl-30 Sekunden jedes Winkels gemäß der Standardanforderungen, aber unser System können vor--settable und justierbares 0~90s erzielen.

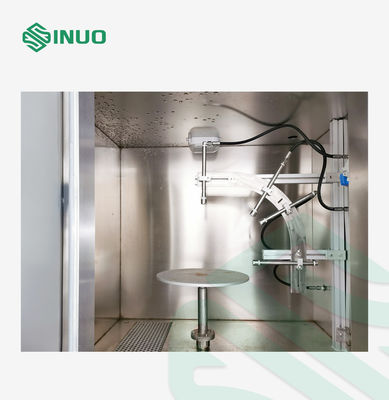

13. Drehscheibe: Das Produkt muss auf eine Drehscheibe, Tragfähigkeit gesetzt werden: ≤30Kgs.
14. Drehscheibengeschwindigkeit: 5-17r/min (langsames Drehen, Stellgeschwindigkeit der Motorantriebturbine und justieren, um Geschwindigkeit durch Frequenzumsetzer zu verwenden)
15. Drehscheibendurchmesser: Φ500mm
16. Laufzeitsteuerung: 1min | 9999min (vor--settable und justierbar).
17. Wasserzirkulationssystem, zum des Gebrauches von Wasserwiederverwertung sicherzustellen.
18. Wasserstrahloberfläche: Front des Produktes.
19. Jet-Manometer: kann Wasserdruck anzeigen.
20. Kontrollsystem: Unabhängiges Forschung und Entwicklung Touch Screen Kontrollsystem.
21. Benutzen Sie das ausgeglichene Glas als wasserdichte Wand der äußeren Kammer und Quadrat aus rostfreiem Stahl als die Klammer.
22. Die Kammertür: Großbildsichtbarmachung milderte Glastür und beobachtete Testbedingung und Zeit und ausgerüstet mit einem Wischer.
