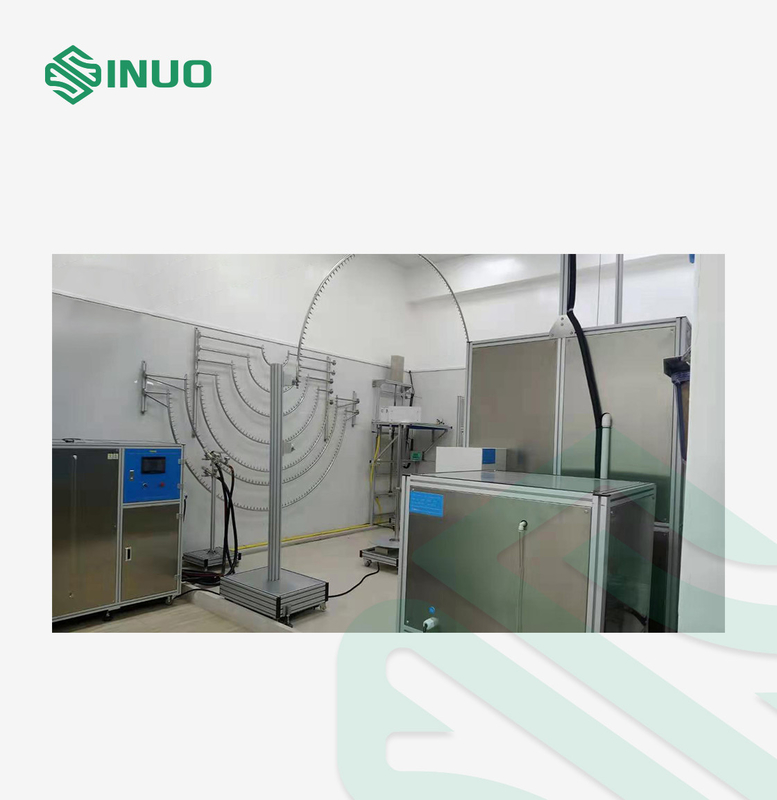

Verbindungsstück-Testgerät des Elektro-Mobil-integriertes wasserdichtes Test-System-IPX1-8 EV

Vertikale Regen-Tropfenfänger-Prüfeinrichtung

Überblick:

Diese Versuchseinrichtungen sind, Schutz gegen vertikal fallende Wasser-Tropfen zu überprüfen. Es ist in Übereinstimmung mit der Standardanforderung von IEC60529 IPX1 und IPX2 entworfen und hergestellt.

1. Der Aufstieg und der Fall des Tropfenfängerkastens wird durch den Motor gesteuert.

2. Feinfilter des Edelstahls für Schmutzfiltration.

3. Adopts Druckluft, zum des Nadelwassers durchzubrennen, um reagierende Substanzen des Wassers und atmosphärische blockierende Nadel zu verhindern.

4. Allgemeine medizinische Nadeldüse des Edelstahls, einfach zu kaufen, nicht einfach zu verrosten.

5. Nadeldüse und Nadeldüsensitz unter Verwendung der Verjüngungsverbindung, können ohne das Werkzeug leicht ersetzt werden, einzelner Schaden der Nadeldüse können leicht schnell ersetzt werden.

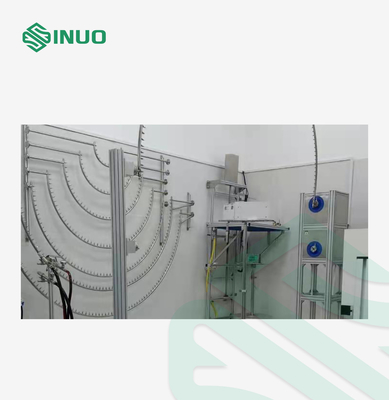

Oszillierende Rohrprüfvorrichtung ist in Übereinstimmung mit der Standardanforderung von IEC60529 IPX3 und IPX4 entworfen und hergestellt.

Das oszillierende Rohrteil dieses Gerätes wird durch Justierbargeschwindigkeitsbewegungs- und -verbindungsmechanismus gesteuert. Dieses Gerät tauscht Schwingen vom Ort von ±60°to ein anderes von ±175°with die Geschwindigkeit aus, die durch den Standard durch die Maschine erfordert wird, die Winkel justiert.

Die Winkelanpassung ist genau. Die Struktur ist stabil und dauerhaft. Sie arbeitet mit Drehscheibe zusammen, durch die das Drehen von 90°can erzielt werden.

Technischer Parameter:

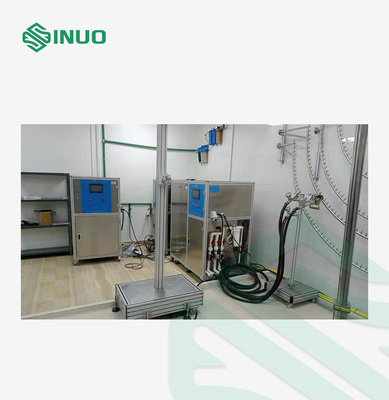

1. Die intelligente Wasserversorgung und das Kontrollsystem ist auf anwendbar:

(a), Wasserversorgung für wasserdichten Test IPX1~IPX6

(b), IPX7-Wasser-Immersionstest

(c), Wasserspeicher für Dichtheitsprüfung des Wassers IPX8

(d), Steuerung für die ganze wasserdichte Ausrüstung

2. Wasserversorgungsmethode: Wasserversorgung der konstanten Temperatur, Wasserversorgung des konstanten Flusses, konstante DruckWasserversorgung

3. Wasserversorgungssteuerprozeß: Nachdem Benutzer den Wassertemperaturwert, Wasserstromwert und Wasserdruckwert auf dem Touch Screen, das Temperaturüberwachungssystem, elektronische Meter oder Realzeitmonitor des digitalen Manometers die gegenwärtigen Werte einstellte, lesen Sie die Werte in PLC die Datenkonvertierung, die Drehzahl durch der Pumpe durch den Frequenzumsetzer dann automatisch zu justieren.

4. Wasser tempreture Steuerung: Pid-System Steuerung und ermitteln Wasser tempreture, Strecke: Raumtemperatur | 65℃ (±3℃).

5. Es gibt großen Fluss und kleine WeisenWasserversorgung des Flusses zwei.

6. Große FlussWasserversorgung:

(a), ist es auf starken Spraytest des Wassers IPX5~IPX6 und Strahlwasser von IPX8 anwendbar

(b), Flussstrecke: 10~100L/min

(c), Flussgenauigkeit: ±0.5L/min

(d), Strömungsmesser: Turbinenströmungsmesser

(e), Wasserpumpe: Edelstahlkreiselpumpe

7. Kleine FlussWasserversorgung:

(a), ist es auf wasserdichten Test IPX1~IPX4 anwendbar

(b), Flussstrecke: 1~10L/min

(c), Flussgenauigkeit: ±0.5L/min

Strömungsmesser: Turbinenströmungsmesser

(d), Wasserpumpe: Edelstahlkreiselpumpe

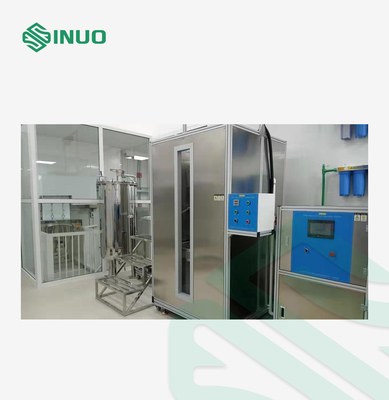

8. Wasserbehälter:

(a), ist es anwendbar, Lagerung des starken Spraytests des Wassers IPX5~IPX6, Strahlwasser von IPX8, Immersion IPX7 zu wässern

(b), Beobachtungsfenster: Hartglasfenster

(c), Tiefenmessgerät: Edelstahl

(d), Füllstandsteuerung: Schwimmerschalter + Überlaufrohr

9. Automatische Aufzugklammer der Immersion IPX7

10. Steuerung von IPX8

(a), Druckstrecke: 0~0.6Mpa

(b), Zeitenfolge: 0~999999s

11. Schaltschrank:

(a), Flussentdeckung: Flusssignalfeedback durch elektronisches Strömungsmesser

(b), Flusseinstellung: stellen Sie auf Touch Screen ein

(c), Temperaturentdeckung: PID

(d), Prüfer: Mitsubishi PLC

(e), freundliche Schnittstelle: 7 Zoll, Farbtouch Screen

(f), Kontrollfunktion: Wasserversorgung der konstanten Temperatur, Wasserversorgung des konstanten Flusses, konstante DruckWasserversorgung und Testzeitsteuerung.

(g), Schutzfunktion: Durchsickernschutz, Überlastschutz, Kurzschlusssicherung

12. Filter: Edelstahloberteil, Feinfilterkern

13. Körpermaterial: industrielle Aluminiumlegierung

14. Äußeres Maß: 1400mmX750mmX1600mm

Überblick:

Die Spraydüse ist in Übereinstimmung mit IEC60529 IPX8 entworfen und hergestellt.

Technische Parameter:

1 Druckbehälter: Edelstahlbehälter.

Einstellbereich mit 2 Drucken: 0 | 5bar (kann besonders angefertigt werden).

System mit 3 Drucken: Edelstahlpumpe + Frequenzumsetzer.

Genauigkeit mit 4 Manometern: 0,25 Grad, Strecke: 6bar.

Zeit mit 5 Tests: 0-99min.

Druck der Höchstgrenze 6: 5bar.

Schutz mit 7 Drucken: Druckschalterschutz.

8 schließen an die Wasserversorgungsanlagewasserversorgungsanlage durch 3/4 Hochdruckstahldraht-Schlauchverbindung an

Drehscheibe

Überblick:

Das kippbare drehende Stadium ist der notwendige Zusatz für Test IPX1~IPX6.

Technischer Parameter

Details:
