EV-Verbindungsstück-Testgerät
Created with Pixso.

Iecs 62196 verbundenes Verbindungsstück-Testgerät des Test-Finger-EV

Iecs 62196 verbundenes Verbindungsstück-Testgerät des Test-Finger-EV

Markenbezeichnung: Sinuo
Modellnummer: SN2210-2
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Iec 62196-1 Ed.4 CDV 2020
Finger-Länge:
80±0.2 Millimeter
Gemeinsames 1:
30±0.2 Millimeter
Gemeinsame 2:
60±0.2 Millimeter
Fingerspitze:
180±0.2 Millimeter
Zylinderförmig:
R2±0.05 Millimeter
Verpackung Informationen:
Karton
Versorgungsmaterial-Fähigkeit:
30 Sätze/Monat
Hervorheben:

IEC62196 verband EV-Verbindungsstück-Testgerät

,

Verbindungsstück-Testgerät Iecs 61032 EV

,

Verbundener Testfinger Iecs 62196

Beschreibung des Produkts





Verbundene Test-Sonde Iecs 62196 für Elektro-Mobil-Verbindungsstück-Test



Eingewilligte Standards u. Klauseln



Klausel 2020 Iecs 62196-1Ed.4CDV 10,1.

Ausrüstungs-Überblick

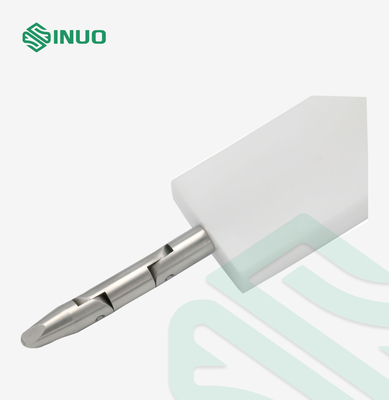

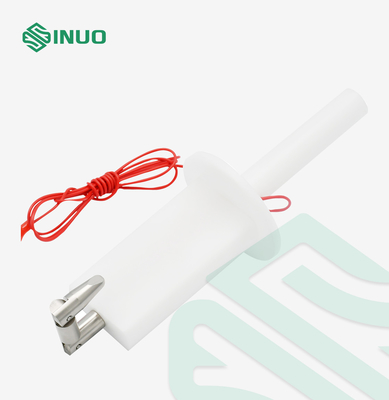

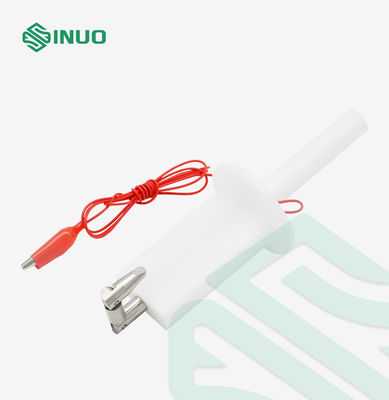

Dieses ist ein Präzisionstestfinger, der in Übereinstimmung mit vielen Standards wie Klausel 2020 Iecs 62196-1Ed.4CDV 10,1 hergestellt wird. Diese Sonde soll den grundlegenden Schutz gegen Zugang zu den gefährlichen Teilen überprüfen. Sie wird auch verwendet, um den Schutz gegen Zugang mit einem Finger zu überprüfen. Diese Testfingersonde besteht dito, Finger, Basis und aus Isoliergriff, der die Eigenschaften der menschlichen Hand simuliert. Sie hat zwei bewegliche Gelenke, die bei 90° gekurvt werden können.

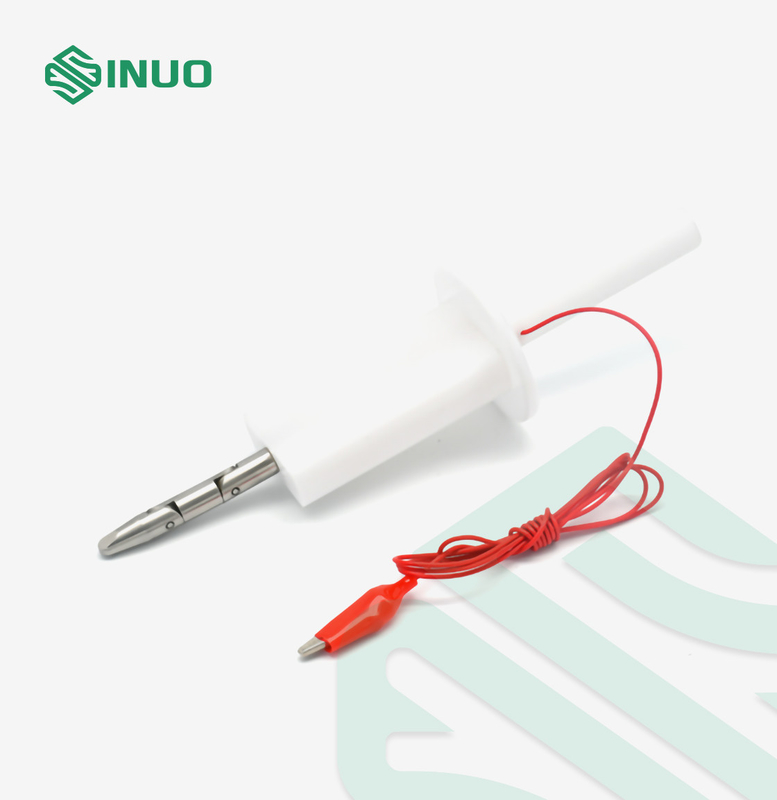

Kundengerecht: er kann für anti-elektrische Schlagprobe verwendet werden, wenn er mit einer Krokodilklemme am Ende des Griffs ausgerüstet wird, oder für Einschließungsschutztest wenn offene Gewindebohrung von M6 am Ende des Griffs verwendet wird (angeschlossen mit Zug- und Stoßdynamometer).


Technische Parameter




Modell SN2210-2
Name Test-Sonde B
Gemeinsames 1 30±0.2 Millimeter
Gemeinsame 2 60±0.2 Millimeter
Fingerlänge 80±0.2 Millimeter
Zu verwirren Fingerspitze 180±0.2 Millimeter
Zylinderförmig R2±0.05 Millimeter
Kugelförmig R4±0.05 Millimeter
Fingerspitze, die abgeschrägten Winkel schneidet ′ -10 37O 0
Fingerspitzenverjüngung ′ -10 14 O 0
Testfingerdurchmesser Ф12 0 -0,05
A-A Sections-Durchmesser Ф50 Millimeter
A-A Sections-Breite 20±0.2mm
Leitblechdurchmesser Ф75±0.2 Millimeter
Leitblechstärke 5±0.5 Millimeter
Angewandter Standard Iec 61032, IEC60529-1, etc.



Details:


Iecs 62196 verbundenes Verbindungsstück-Testgerät des Test-Finger-EV 0
