EV-Verbindungsstück-Testgerät
Created with Pixso.

Prüfeinrichtung der Elektro-Mobil-mehrfache tragbare Sockel-Ausgang-mechanischen Festigkeit

Prüfeinrichtung der Elektro-Mobil-mehrfache tragbare Sockel-Ausgang-mechanischen Festigkeit

Markenbezeichnung: Sinuo
Modellnummer: SN1014
MOQ: 1
Preis: Customized
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 30 Sätze/Monat
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Calibration Certificate (Cost Additional)
Angewandter Standard:
Iec 62196-1
Ausrüstungs-Höhe:
1000mm
Drehendes Gerät:
45°
Fallende Zeiten:
8
Angewandte Klausel:
Ed.4CDV-Klausel 2020 26,3, Abb. 19
Versuchsanlage:
Stecker und Verbindungsstücke von Fahrzeugen
Verpackung Informationen:
Exportverpackung
Versorgungsmaterial-Fähigkeit:
30 Sätze/Monat
Hervorheben:

Mehrfacher Apparat der Dehnfestigkeit IEC60884

,

Tragbarer Dehnfestigkeitsapparat Iecs 62196

,

Mehrfacher Dehnfestigkeitsapparat Iecs 62196

Beschreibung des Produkts





Sockel-Ausgang-der mechanischen Festigkeit des Elektro-Mobil-IEC62196 mehrfache tragbare Prüfeinrichtung



Eingewilligte Standards u. Klauseln




Iec 62196-1Ed.4CDV: 2020 „Stecker, Sockel - Ausgänge und Koppler für die industriellen und ähnlichen Anwendungen und für Elektro-Mobile“ Klausel 26,3, Abb. 19.



IEC60884-1: 2006 „Stecker und Sockelausgänge für Haushalt und ähnliche Zwecke Part1: Klausel 24,9 der allgemeinen Anforderungen“ und Abbildung 29.



„Stecker GB2099.1-2008 und Sockelausgänge für Haushalt und ähnliche Zwecke Part1: Klausel 24,9 der allgemeinen Anforderungen“ und Abbildung 29.



Ausrüstungs-Überblick




Es wird verwendet, um die mechanische Festigkeit von rewirable Steckern und von Fahrzeugverbindungsstück zu prüfen, das mit Flachkabel ausgerüstet wird.

Messgrundlage: Das freie Ende des Kabels und des zusätzlichen Seils oder anderer flexibler Durchschnitte, etc., befestigt zum Flachkabel, eine Gesamtlänge von 2,25 m habend, wird an einer Wand auf einer Höhe von 1 m über dem Boden befestigt.

Die Probe wird gehalten, damit das Kabel horizontal ist und dann es zu einem konkreten Boden an wird fallen lassen. Dieses wird achtmal getan; das Kabel, das jedes Mal durch 45° an seiner Festlegung gedreht wird.



Rewirable-Stecker und Fahrzeugverbindungsstücke werden mit einem kleinen Abschnitt (ungefähr 200 Millimeter) der hellsten Art des Flachkabels der kleinsten Querschnittsfläche gepasst, die durch den Hersteller empfohlen wird.

Die Probe wird gehalten, damit das Kabel horizontal ist und dann es zu einem konkreten Boden an wird fallen lassen. Dieses wird achtmal getan; das Kabel, das jedes Mal durch ° 45 an seiner Festlegung gedreht wird.
Nach dem Test zeigen die Proben keinen Schaden im Sinn von Iec 62196-1Ed.4CDV 2020; insbesondere ist kein Teil abgetrennt oder gelöst geworden. Die Proben stellen nicht Teile wahrscheinlich heraus, um Live zu werden. Die Proben behalten ihre IP-Bewertung bei.
Zusätze mit einem Grad Schutz IP44 und höher widerstehen dem relevanten Test, der in Klausel 2020 Iecs 62196-1Ed.4CDV 20 spezifiziert wird.
Zusätze mit Einschließungen des Thermoplasts widerstehen dem Test von Klausel 2020 Iecs 62196-1Ed.4CDV 21,4.

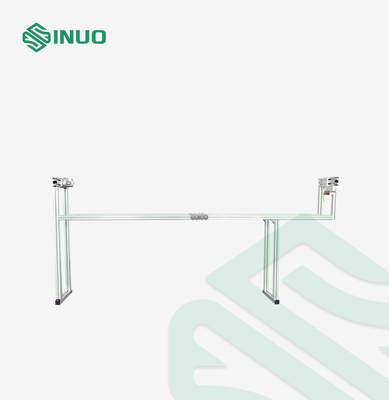

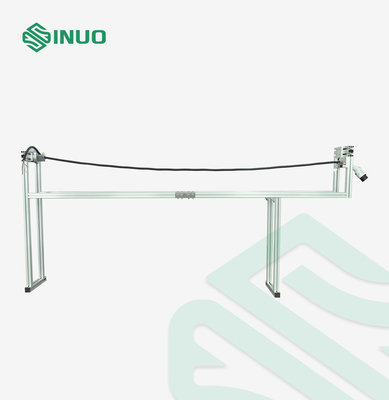

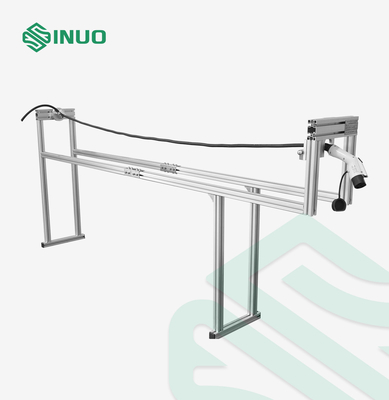

Prüfeinrichtung der Elektro-Mobil-mehrfache tragbare Sockel-Ausgang-mechanischen Festigkeit 0



Technische Parameter




Die Höhe des Fallens 1000mm
Fallende Zeiten 8
Drehendes Gerät 45°, kann es in alle Seiten gedreht werden.
Größe 2300*500*860mm


Fragen u. Antworten




Q: Was ist auf die Abwurfhöhe?
: Die Abwurfhöhe ist 750mm.



Q: Was sind die Größe für dieses Gerät?
: Die Größe des Gerätes ist über Gewichte 50kg 2400×850×400 (Millimeter) W×D×H.



Details:

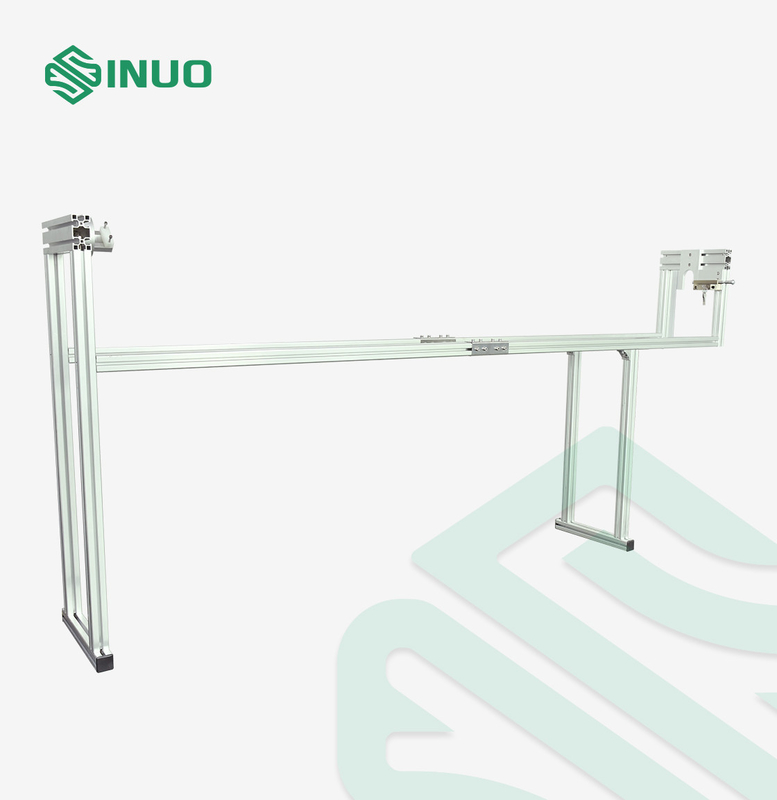

Prüfeinrichtung der Elektro-Mobil-mehrfache tragbare Sockel-Ausgang-mechanischen Festigkeit 1
