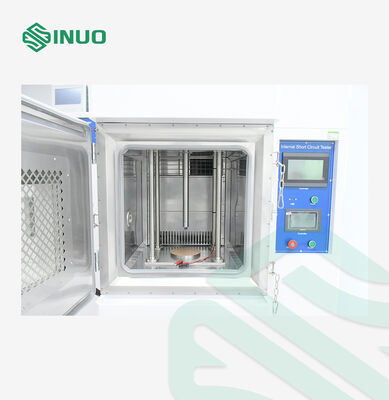

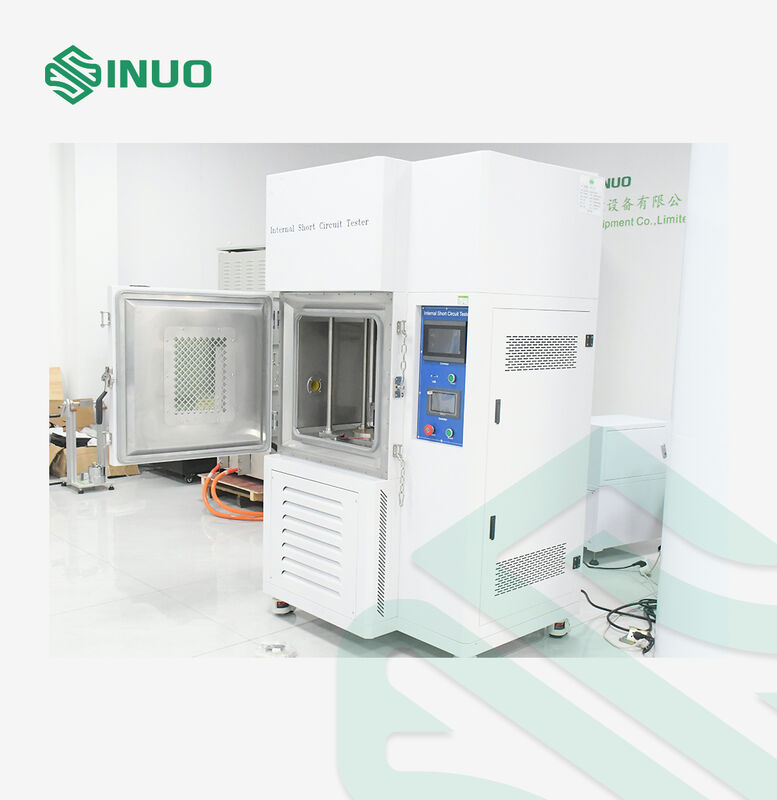

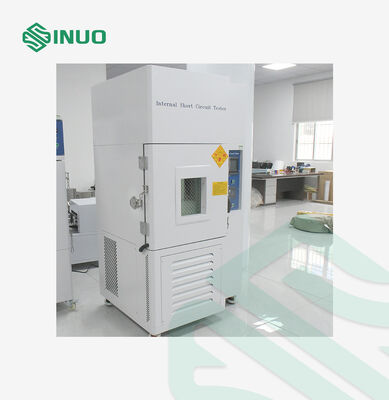

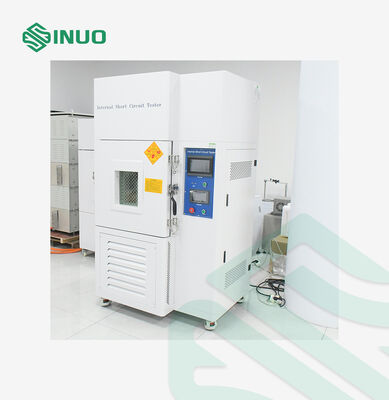

IEC 62133-2 Lithium-Ionen-Batterie-Innen-Kurzschlussprüfgeräte

Haupttechnische Parameter der Temperaturkontrollkammer

1

Temperaturbereich

 0 ~ 100℃

2

Analytische Genauigkeit

0,1℃

3

Temperaturschwankung

±2,0℃

4

Niedrige Temperatur

0℃

5

Aufheizrate

Durchschnittlich 3℃/min (von 0℃ bis 100℃, nichtlinear ohne Last)

6

Abkühlrate

Durchschnittlich 1℃/min (von 100℃ bis 0℃, nichtlinear ohne Last)

​

7

Heizung

Rippenrohr-Elektroheizung aus Edelstahl

8

Luftzirkulationssystem

Konvektionsluftzirkulationssystem

9

Sicherheitsvorrichtungen

Übertemperaturalarm, MCCB-Überlastschutz usw.

10

Isoliermaterial

Harter Polyurethanschaum + hocheffiziente komprimierte Glaswolle

11

Thermostat

TEMMI-Regler, importiert aus Korea

12

Innenkammergröße

B400*H500*T500mm

13

Innenkammermaterial

Spiegel-Edelstahlplatte, Bodenverstärkung

14

Außenkammergröße

B1200 x H2000 x T1000MM;

15

Außenkammermaterial

Kaltgewalzter Stahl, lackiert

Haupttechnische Parameter des Kraftprüfsystems

1

Kraftbereich

1kg-200kg

2

Einheit

Kg/N/Lb

3

Quetschhub

0~300MM

4

Kraftanzeigegenauigkeit

1N

5

Auflösung

1/10.000

6

Kraftgenauigkeit

 ≤0,5％

7

Geschwindigkeitsanzeigegenauigkeit

1mm

8

Antriebsart

Servomotorenantrieb

9

Quetschgeschwindigkeit

Die Quetschgeschwindigkeit ist einstellbar. Die Geschwindigkeit des ersten Kontaktpunkts während des

Quetschens kann auf 1,5 cm/s eingestellt werden; der Geschwindigkeitsbereich des Testprozesses beträgt 0,01~900 MM/MIN (einstellbar, 0,1~1,5 CM/S)

10

Quetschkopfform

10*10*5mm oder 10*10*2mm

11

Quetschkopfmaterial

Je ein Stück Nitrilkautschuk (NBR, Seite 10mm, Dicke 2mm) und

Acryl (Acryl, Seite 5mm, Dicke 2mm)

12

Material der Quetschwerkbank

Aluminiumlegierungsplatte oder 316er Edelstahlplatte, korrosionsbeständig

13

Geeignete Akkugröße

300 x 300 x 300mm (B x T x H)

14

Sichtfenster

300 x 300mm explosionsgeschütztes Glas

15

Luftzufuhröffnung

An der linken Seite des Gehäuses befinden sich zwei Luftzufuhröffnungen.

16

Beleuchtung

Im Gehäuse befindet sich eine Beleuchtungslampe, die den gesamten Prüfraum ausleuchten kann

17

Spannungserfassungsbereich

0-100V, Erfassungsfrequenz 100Hz/Sekunde

18

Spannungsauflösung

0,1mv

19

Spannungserfassungsfrequenz

100/s

20

Verformungsbereich

0-300MM

21

Max. Prüfebene

300X300MM

22

Stromversorgung

220V 50HZ

23

Leistung

2,0KW

24

Maschinengewicht

Ca. 350KG
