Hochleistungs-externer Kurzschlussprüfer zur Bewertung von Lithium-Ionen-Batterien

Markenbezeichnung:	Sinuo
Modellnummer:	SN551
MOQ:	1
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	10 Sätze pro Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Calibration Certificate (Cost Additional)

Max. Last Strom:

2000A (DC)

Eingebundene Widerstände:

20 ± 5 mΩ und 80 ± 20 mΩ

Innere Kammergröße:

B650mm*T650mm*H500mm

DC-Antwortzeit:

≤5μs

Spannungssammlungsbereich:

0–100 V (Gleichstrom)

Gegenwärtige Erwerbs-Rate:

1 Zeit/s

Temperatur-Sammlungs-Strecke:

0°100°C

Temperaturerhebung Genauigkeit:

± 2 ℃

Verpackung Informationen:

Exportverpackung

Versorgungsmaterial-Fähigkeit:

10 Sätze pro Monat

Beschreibung des Produkts

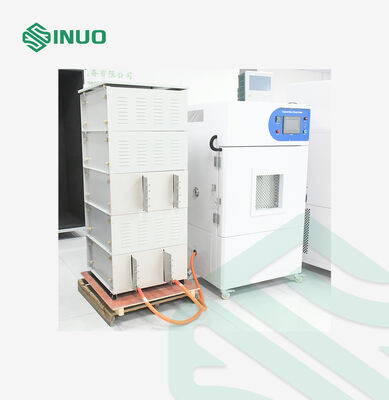

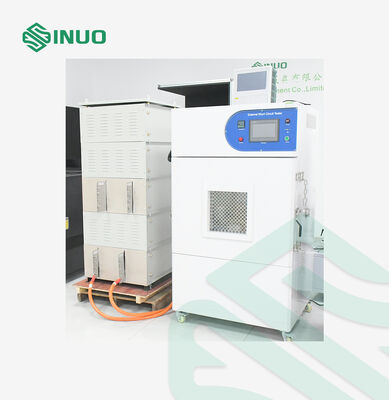

Hochleistungs-externer Kurzschlussprüfer zur Bewertung von Lithium-Ionen-Batterien

Erfüllte Standards und Klauseln

Es entspricht der Norm UL 2580 Abschnitt 26, IEC 62133-1:2017 Abschnitt 7.3.2 IEC 62133-2:2017 Abschnitt 7.3.1 und 7.3.2 IEC 62133:2014 Abschnitt 7.3.2,8.3.1, 8.3.2, IEC60086-4 Abschnitt 6.5.1, IEC60086-4 Abschnitt 6.5.86.5.9 und so weiter.

Produktübersicht

Nach Einführung der Ausrüstung in das Labor müssen Sie den Abstand zwischen Vorder-, Hinter-, Linken- und Rechten der Ausrüstung einstellen, die Ausgleichsfußflächen so einstellen, dass die Basis ebenbürtig ist, und die Rolltassen befestigen.
Das Stromkabel an das Gerät anschließen und die Maschine testen.
Die Prüfparameter eingestellt, die Batterie auf das Regal der inneren Prüfbox gelegt, die Tür geschlossen und die Prüfung gestartet.
Während des Tests kann die Tür erst nach Abschluss des Tests nach Belieben geöffnet werden, nachdem die Beobachtungszeit abgelaufen ist, kann sie geöffnet werden, um die Batterie zu überprüfen.

Technische Parameter

Name	Parameter
Max. Laststrom	2000A (Gleichstrom)
Gleichstromreaktionszeit	≤ 5 μs
Eingebundene Widerstände	20±5mΩ und 80±20mΩ (Zwei Widerstandssätze, können manuell basierend auf verschiedenen Standardanforderungen gewechselt werden)
Größe der Innenkammer	W650mmD650mmH500mm
Kontrollmethode	PLC und Touchscreen
Material der Innenkiste	mit einer Breite von nicht mehr als 20 mm
Versiegelungsband	Korrosionsfestes Silikon.
Temperaturregelung	Normaltemperatur RT+10°C~100°C (kann voreingestellt werden) Temperaturanstieg 3°C/min Temperaturschalter 0,5°C Einheitliche Temperatur: ±2°C
Zustand des Prüfstopps	1) Die Batterietemperatur fällt auf 20% unter dem Höchststand; 2) Kurzschlusszeit
Oberflächentemperatur der Batterie	Kann Temperaturänderungen während der Batterieoberflächentests überwachen

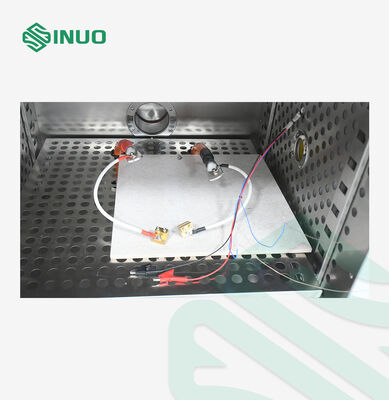

Probenregal	Edelstahl SUS #201 perforiertes Stahlplattenlager mit einer maximalen Tragfähigkeit von 30 kg auf einer einzigen Schicht.
Hall-Element sammelt Stromsignal	Hallenelemente werden verwendet, um den Strom zu sammeln, der beim Kurzschlusssystem erzeugt wird, um die Erzeugung von Kontaktwiderstand zu vermeiden.und die Datenübertragung ist stabil und genau;
Blei-Loch	Auf der linken Seite der Schachtel befindet sich ein Bleiloch mit einem Durchmesser von 50 mm, durch das die Prüfdrähte durchlaufen können.
Tür der Kammer	Zur Feststellung der Tür werden hochfeste Scharniere verwendet, und zum Festmachen der Tür können mindestens 2 Sätze von explosionssicheren Schlössern installiert werden.
Explosionssichere Druckentlastungsvorrichtung	Es hat die Funktion der Abgas-, Explosionssicherheit und Druckentlastung. Die Rückseite der Schutzbox verfügt über eine magnet-adsorbierten Druckentlastung Tür (300 * 300mm).die Druckentlastungstür öffnet und schließt sich automatisch, um die Auswirkungen der Explosion zu verringern.
Beleuchtung	Die Tür der Prüfkammer ist mit einer hohen Helligkeit LED-Beleuchtung ausgelegt, um die Prüfbedingungen in der Prüfkammer leicht zu sehen.
